近年来,为了舒适和节能两方面的原因,空调系统和照明系统都越来越多地应用了电子数字控制技术。这些数控系统的配线会使麦克风线路中柔弱的信号产生电磁脉冲噪声。" S" l$ I( X1 D
麦克风电缆线承载的信号幅度范围在1/100伏特 (10mV)〜1/1,000,000伏特 (1μV)之间,接线过程或电缆线选择的一个小错误可能会将整个麦克风系统变成一个收集噪声的大天线。; |& Y' m; c$ h
下面的章节采用问答的方式归纳了配置麦克风系统的一些问题。9 f3 L% w1 C2 |, ?
Q1. 什么条件下应使用两芯麦克电缆线?
' V# o5 Z" v& F两芯麦克电缆线适用于噪声不作为主要的考虑因素且音频信号的电平较高,可达到-20dB-0dB的环境中。此时,两芯电缆线显示出其直径小、成本低的优势。当然,如果不是线路电平而是麦克风平,就应当使用四芯星绞电缆线了。% \9 ?5 e% J! n' r5 g- m# K
Q2. 什么条件下应当使用四芯星绞麦克电缆线?  . f5 G- ]) l% M+ D) |: k
在噪声因素比较重要,或信号电平只有-50dB甚至更低的环境下应使用四芯星绞麦克电缆线。与两芯屏蔽电缆线相比,这种电缆线能将90%的噪声屏蔽掉 (如图)
, n, Z0 ^( q- Q但是,如果这种电缆线要与大容量的电源电缆线一起走线时,为了安全,应当把它穿入金属管中。' t; @0 s$ h$ z6 c
" G4 D3 ~2 u1 G$ t
选择麦克风电缆线系统时应考虑的问题' }0 ~% G" e8 |6 W& m
% U8 ]4 @7 v$ q% T% d9 P
20130513141547_5620.jpg # H% g- W6 u* S( a6 D5 G& G$ J2 |
双绞线噪声(MVVS)  2 I  u; G" P& x; p
<测试条件>  - F. C: G6 _  H3 C. A
20米话筒线沿20米电源线平行摆放。
3 V+ d4 L$ F  }, e- m电源线连接调光装置,设置在1KW的50%输出位置;
" r+ f9 a5 }( j+ f0 q引入话筒线的噪声经50dB的前置放大器放大,并由频谱分析仪检测。
' C& E& _$ d& `2 o) U1 E, NQ3. 四芯星绞电缆线不贵吗?  # G' y5 f) J9 f  u$ \
这种电缆线的造价近年来已大大下降了。几十年前,只有大型音乐厅和专业广播台站能用得起它们。1981年,佳耐美开发了使用铝箔屏蔽的成本四芯星绞电缆线。除了传统的专业设备以外,这种电缆线在很多非传统领域例如婚礼大厅、学校的教室等也被广泛应用起来。" ^3 r( C/ C! _. b% _2 [+ T

2 H1 k0 O  ?% j- cQ4. 如果不使用金属导管,麦克电缆线应当距离电源电缆线多远?  " _! O! n0 Z% v0 g
若不使用金属导管,可从图2查到电缆线之间应留的间距。注意,如果布放电缆线时不考虑间距问题,很容易产生日后非常辣手的噪声问题。由于麦克电缆线中的信号十分微弱,所以应当尽可能使用金属导管。
5 Q& f: ]2 {  M7 y. e 5 ^& {* P7 u, p- H6 [

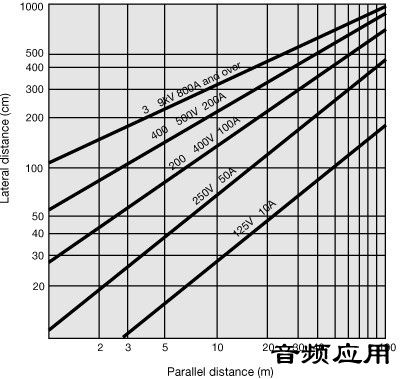

6 r- ?' F. I; \. [0 e  t图2:话筒线与电源线的间距
& @. m, B; k# q' Y<前提条件>, k! @- c3 C/ a# ?6 x
1. 话筒线为星绞线;$ O5 P' B' W, M" c+ P: R0 Q% L+ T: i
2. 电源线有圆形橡胶护套。0 I0 O( `+ ~9 L3 |+ g  f  @! k
Q5. 在使用电流非常大的机柜的时候,应考虑哪些问题?
8 X% c% e  _) d0 O8 ^  ]5 S: E与问题4 (不使用金属导管时应考虑的问题) 的答案相同。* ^: u4 N: G( a9 C+ ?" t2 u0 i
Q6. 使用软质金属导管布放电缆线有什么缺点?  $ h' _$ _8 D' w6 O, E, g; g6 r6 m9 [9 }
金属软管能够减少噪声,但不如金属硬管效果好,图3建议使用金属软管穿线时应留的电缆线间距。
6 Z6 F. l) S' z" U话筒线使用金属软管时与电源线之间的布放距离& r( Y5 ~, Q! X

1 L) b. p6 \8 `1 q6 z* G 20130513141621_1730.jpg 6 A' J5 K" a1 K8 c
图3:话筒线使用金属软管时与电源线之间的布放距离
8 J$ v9 s' @, O! D/ C, q* r$ a<前提条件>/ t; i4 |/ M5 k
1. 4芯星绞话筒线穿行于金属软管中;- ?- }; I0 ?* @
2. 金属软管接地;% I9 s7 P2 r' ~% e. e' r. X
3. 电源线使用圆形橡胶绝缘护套。
* n$ v* `# E! b
1 _. I, H8 F0 z' p3 P/ ?) o8 Y3 aQ7. 什么是“波状屏蔽”?  2 H* C3 v* X0 s. J  z* ^: p
波状屏蔽<下 图 > 是用金属带围绕电缆线作螺旋缠绕形成屏蔽层,主要用于地下电缆线。其屏蔽效果介于裸布电缆线与金属管穿线之间,缺点是柔韧性差,折弯时要特别小心。) |4 h. z6 A& H% H) F( H
. ], O: d  }/ M" J: H话筒线穿行于波状屏蔽管
5 X/ c* I9 W# B: c图:话筒线穿行于波状屏蔽管
+ Y9 Q3 X( C- ] ! G: ]3 k+ Z/ t7 X6 N3 J
Q8. 麦克电缆线有多种类型,选择标准怎样?
1 ]% k! A# O9 d4 U% a% @- @' e; ?各种类型的屏蔽效果基本相同,它们只在一些特定的应用方面有所不同,要根据特定的使用要求来选择电缆线类型。< 参见下图 >。1 ^! l+ r6 s# @! R" }4 A) [2 H

+ |( w3 |$ y# Y5 G1 {$ q& C* w选择麦克风电缆线系统时应考虑的问题
5 m: f  e% ~& `" Z9 d 20130513141929_2330.jpg # S, ]' _% y, z  D! F
编织铜带屏蔽
# ]/ Y) G- J6 T2 x" s不管经过多少次弯折、缠绕、扭绞或收放,铜网屏蔽都能保持良好的屏蔽能力。作为手持电缆线或延伸电缆线使用时这种类型十分理想。为了确保极高的屏蔽能力,这种电缆线编织得特别细密,所以比其他类型的电缆线成本都贵,效果更佳。它的未端处理需要专业经验。
9 X4 F: j. N5 [  W  P$ J螺旋屏蔽
. H' ^; R4 [: h6 t螺旋屏蔽是用铜线围绕电缆线紧紧地作螺旋形缠绕。缠绕两次,每次绕向相反的又称为“双螺旋屏蔽”,屏蔽效果更好。螺旋屏蔽的价格大致介于铜网屏蔽和铝箔屏蔽的价格之间。尽管未端处理比较简单,但活动频繁会使螺旋屏蔽的性能不降,螺旋屏蔽是为固定安装而设计的。
8 c' \9 Z" c# `5 p' |/ T铝箔屏蔽
5 r& g8 D& b2 N( R. b7 X+ l" U铝箔屏蔽是将铝箔熔在聚酯薄膜上做成铝箔带,用铝箔带缠绕电缆线。这种电缆线的未端处理简单,价钱也较便宜,适用于固定安装方式。对于需要穿过金属管布放的铝箔屏蔽电缆线,一定要使用带填充绳的品种。在穿线作业的时候,填充绳可以保护电缆线不致由于过度受力而扭折或回缩。铝箔电缆线现在被广泛地应用在多功能厅、体育场等环境。
9 U% i8 K! L2 \* y+ o
+ z' Y: i3 N, G' t 20160815092639_99912.jpg
