2N3055制作20W甲类暖声功放电路图

Kaelin

可能各位接触过电子的人都知道2N3055这个晶体三级管，估计也有部分人在早期制作功放时使用过这个管子，它和2N2955是配对的，TO-3金属封装。
    在众人眼中2N3055其实并不算是一个发烧级的三极管，而且国产、合资的2N3055在性能及声音表现上也却实不入流，不过我要告诉大家，大名鼎鼎的NAD音响也曾使用过这个管子，你又会怎么想呢。还是老话，电路很重要，管子的产地和品牌也很重要，如果这个型号是摩托罗拉的那就最好了，其次是后来的ON安森美。所以以下的制作只推荐使用这两品牌的2N3055。

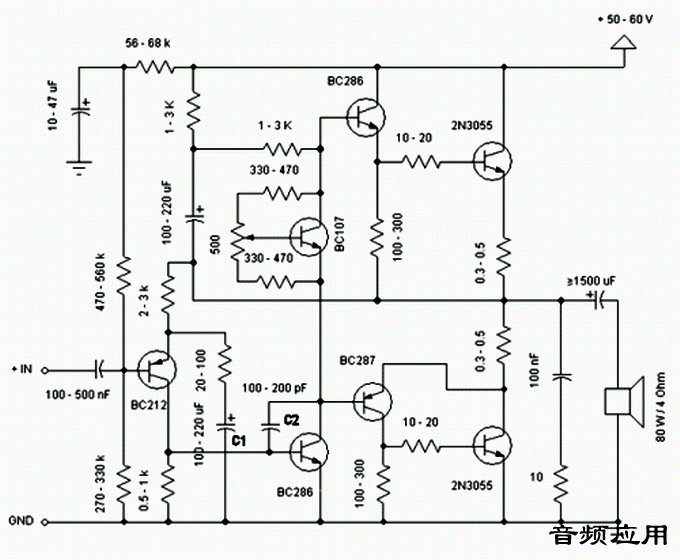

2N3055制作20W甲类暖声功放电路图
    这个电路并没有用到其配对的2N2955，这样一致性才比较好，这两只管想找配对也不是容易的事。电路很简单，不过要注意散热哦！输出功率可以达到20W左右。试听效果：音质温暖灿烂，非常好听，是真正的音乐享受喔。
