什么是时序Clocking

简而言之，在类比数位转换的世界中，数位讯号需要精确计时以防止令人讨厌的声音失真。要采用类比音频并将其数位化，我们只需定期取样音频讯号幅度，然后将其作为电脑或其他数位设备可以使用的一系列1和0进行发送。



以CD为例（通常为44.1kHz），样本每秒被多次取样，每秒44,100次。这些样本需要以特定的稳定时间间隔进行取样，以便当数据转换回类比数据时，我们可以确定它可以被准确地重新创造。因此，控制转换器的稳定时钟讯号对于确保音频的完美捕捉非常重要，然后再进行干净的播放。



时钟的准确度被称为“抖动”，并且以纳秒或更小为单位进行测量。抖动量越小，捕捉和回放的准确度就越高，音频听起来就会更好（理论上是这样的……但这是完全不同的观点）。如果时钟慢慢地随时间变化，那么这称为漂移，就像抖动一样，可能会导致您的音频不能准确捕捉或回放，并导致失真。



例如Audient产品使用高质量的晶体和电路，称为Phase Locked Loop，以确保抖动和漂移保持尽可能低，并且保持音频超级干净！





单一和多个设备







当只使用一个设备时，例如录音介面，不必太担心时序，大多数介面和操作系统都可以正常运作。但是，当开始添加多个设备时，它变得更复杂一点。



需要同步多个设备，以便所有设备都以相同的速率读取和播放音频。这被称为'时序连接'两个设备。



一个简单的比喻解释了两个设备与时序讯号同步的需要是想像两个旋转的齿轮。他们必须以相同的速度旋转齿轮才能啮合在一起。如果一个人比另一个人旋转得更快，那么牙齿就不会互相连接，事情就会变得不合时宜;就像你的音频会在你的设备没有正确计时一样。



当你开始在讯号链中添加更多的设备时，所有这些设备都需要在相同的时序讯号上工作，就像连续的一排齿轮都以相同的速度旋转。



为了提供这个时序讯号，需要只有一个设备被指定将时序发送到其余设备。我们称之为'主时序'。



选择主设备







选择主设备通常非常灵活。通常作为主设备的最佳设备是连接到电脑的设备（如果可能），例如录音介面。在DAW中打开档案时，录音介面应该更改为与档案取样率相匹配，并因此更改所有从设备的取样率。然而这取决于正在使用的设备。



一个对大型设置特别有用的选项是使用一个专用的主时序设备，然后它将发送到讯号链中所有设备的时序讯号。



发送时序讯号

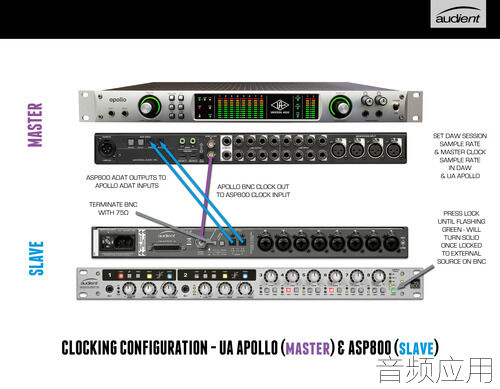

时序讯号可以透过两种不同的方式发送，可以通过专用时序线（如BNC线材），也可以透过ADAT，S / PDIF或AES / EBU发送的数位音频讯号。在所有情况下，时序讯号只会在一个方向上传输，从一个器材的输出流向另一个器材的输入。

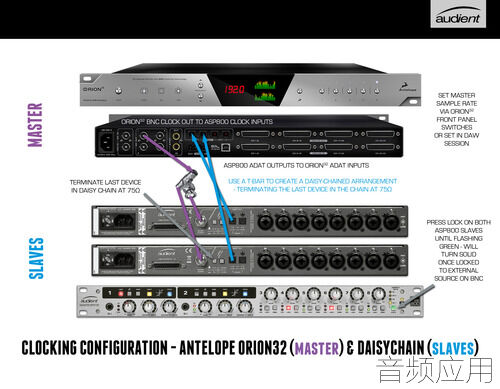

一条专用时序线直接连接到主时序设备，然后连接到其他设备。BNC T型分路器可用时序线把所有设备串接在一起。

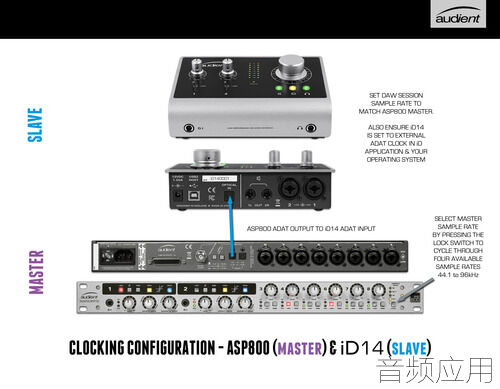

如果只有一个外部设备连接到的介面，发送音频讯号中嵌入的时序可能会更简单。这至少可以减少一点担心。然而，随着多个设备开始使用，它可能会变得杂乱无章，因为没有办法像BNC时序线一样将多个设备串在一起。



问题症状



输出中的Pops 和Clicks



当设备正在找取样时，由于它与发送音频的设备不同步，所以它会在错误的时间点寻找取样。Clicks的严重程度会变化，有时可能会被忽视。建议在系统中播放4kHz的正弦波，并仔细聆听看看是否在更改设置中的任何内容时出现Clicks。若不作检查可能会在一些录制的音频有Pops 和Clicks出现。



没有音频输出



当时序输入不正确时，有些设备根本不让任何音频通过它们。



关键点



检查正确的设备是内部还是外部时序。在没有主时序的情况下使用多个设备时，只能将一个设备时钟设置为内部时序钟模式。

确保BNC时序线材末端的设备有75欧姆。如果与DAW使用的介面设备设置为主设备，则应自动为所有从设备设置正确的采样率。
