   深圳春源丽影电子科技有限公司深蕴各类会议录播、教学录播、庭审录播、医疗录播、赛事录播等各类领域高清录播研发生产推广已俞十多年之久，推出各类机型达百款之多，积累了丰富的研发推广运营经验，为方便广大渠道商、集成嵌入商和用户选择和使用机器，本文特将不同领域使用的录播方案总结推荐如下。
一、单机录制方案
（一）、适用范围：视频会议录制、小型会议录制、访谈室接访室询问室录制、小型竞标室等只安装了一台会议云台摄像机的录制场合。

（二）、云台会议高清摄像机 1台
1、型号：春源丽影CYC-18型号的12倍云台高清摄像机。具有HDMI、SDI、LAN接口。1080P60高清采集。
2、安装：对准需要录制人员，壁装或者吊装。



（三）、全向麦克风 1台
1、型号：春源丽影QX-02，可级联，带有3.5音频输出接口。
2、安装：可置放桌面中央，也可距离人员2米内，吊装或者壁装。配吊装或者壁装托盘。



（四）、1080P60高清显示器或者液晶电视机 1台

（五）、高清录像机 1 台，可选型号如下：

1、专业型录像机-春源丽影UHD-05
   标准1U机箱，可置放机柜。具有HDMI、SDI、AV、VGA、色差输入录制接口，有HDMI输出接口。支持移动硬盘、SD卡录制。配有遥控器、也支持机身面板按键录制。
   从摄像机的HDMI接口通过HDMI高清线接入录像机的HDMI输入接口；或者从摄像机的SDI接口，利用同轴电缆线接入录像机的SDI输入接口。
  从全向麦克风的3.5音频接口，利用3.5音频线接入录像机的3.5音频输入接口。
  录像机的HDMI输出接口接入液晶显示器。



2、简易型小录像机-春源丽影UHD-02
  UHD-02与UHD-05不同之处是，机型小巧，手掌大小，接口没有SDI输入接口，不支持SD卡录制。其他与UHD-05一样。




   如果已经有视频会议终端设备，只是录制视频会议，则不用摄像机，只配置全向麦克风、录像机即可。

二、中型场景录制方案

（一）、适合使用场景
     100平米以内场景。如单位会议室、常规教室、中型竞标室、卡拉OK歌厅等场景。

（二）、云台会议高清摄像机 2台

1、型号：春源丽影CYC-18型号的12倍云台高清摄像机。具有HDMI、SDI、LAN接口。1080P60高清采集。
2、安装：如果是教室型现场，一台相机在教室中间顶部，对准讲台吊装；一台在黑板中间顶部墙壁，对准学生（听众）壁装。如果是椭圆形长条会议桌，在对角线方向，每台相机互对，吊装或者壁装。每台相机处，布1根6类网线到录播机旁边。利用其中2根铜丝做正负极与相机的485接口相连。

（三）、全向麦克风春源丽影QX-02机型3- 6台
  如果是教室型现场，在讲台（主席台），顶部距离人员2米内，吊装2台；在学生（听众）顶部，均匀吊装4台。  如果是椭圆形长条会议桌，则在桌面置放或者会议桌顶部，均匀吊装3-4台（2米一台）。6台麦克风之间用3.5音频线级联到录播机处。
  如果有其他麦克风、调音台，也可从调音台处接3.5音频线到录播机处。

（四）、1080P60高清显示器或者液晶电视机 1台，置放在录播机旁。

（五）、高清录播主机选择如下机型中的1台：
1、简易实惠型录播机：春源丽影UHD-06录播机 1台。
   春源丽影UHD-06支持4个HDMI输入接口，可以按顺序，将春源丽影CYC18高清摄像机过来的HDMI高清线接入春源丽影UHD-06的HDMI输入接口。春源丽影UHD-06的HDMI输出接口，接入一台显示器，
  全向麦克风级联过来的3.5音频线接入UHD-06的3.5音频输入接口。
  春源丽影UHD-06，支持移动硬盘、SD卡录像，支持按键操控，配有多功能遥控器。
  配一台相机控制键盘，将相机过来的网线，其中的正负两根线，接入键盘485接口。用来控制相机。（选用）



2、专业网络型录播主机：春源丽影WHT-04（或者WHV-06、WHV-6S）录播机 1台
  春源丽影WHT-04录播机置放机柜或者桌面。将相机过来的2根HDMI高清线分别插入录播机的第一、第二输入接口。将麦克风级联过来的3.5音频线接入录播机的3.5音频输入接口。
  用春源丽影WHT-04录播机时，相机处网线直接将玻璃头插入相机LAN网口，网线另一端接入即插即用用式网络交换机，从交换机引出一根网线，插入录播机的LAN网口。再从交换机引出一根网线插入可连互联网的路由器。
  将春源丽影WHT-04录播机的HDMI输出接口，接入液晶显示器或者电视机。
  春源丽影WHT-04录播机，接鼠标，在电视机上操控，也可在局域网电脑操控或者中控操控。







三、大型场景录制方案

（一）、适用范围：100平米以上的大型报告厅、大型会场、大型演出广场等。
（二）、云台会议高清摄像机 3-7台
1、根据会场面积和布局，确定相机适用具体数量。根据主席台和会场宽度、长度，选择相机倍数。
   如果主席台长度达到8米，宽度达到30米以上，长度达到40米以上，则选择春源丽影CYC型号的20-40倍相机。
2、常规模式：
  会场顶部中间，靠近主席台处（10米左右），对着主席台，吊装一台相机。主席台后面墙壁中间顶部，对着听众，壁装一台相机。听众席两侧，靠近主席台处的墙壁上，斜对听众，各壁装一台相机。如果会场比较长，则在中间两侧墙壁，再各壁装一台相机。在会场后面墙壁中间，吊装或者壁装一台相机。
  靠近主席台或者靠近录播机控制室附近的4台以内的摄像机，用2.0 HDMI 光纤线，布线到录播机旁。偏远的摄像机，通过SDI同轴电缆线，布线到录播机旁。
  相机处网线直接将玻璃头插入相机LAN网口，网线另一端接入即插即用用式网络交换机，从交换机引出一根网线，插入春源丽影录播机的LAN网口。再从交换机引出一根网线插入可连互联网的路由器。
（三）、麦克风、调音台设备
（四）、液晶显示器或者液晶电视机

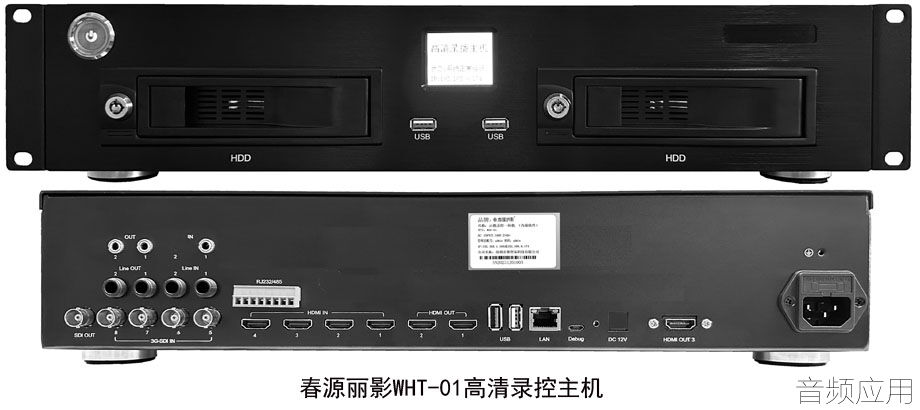

（五）、专业型高清录播主机-春源丽影WHT-01 一台。
  可置放机柜，将相机过来的HDMI高清线分别插入春源丽影录播机的第1--4的HDMI输入接口；SDI高清线则插入春源丽影WHT-01的SDI输入接口。将麦克风过来的6.5或者3.5音频线接入录播机的6.5或者3.5音频输入接口。
将春源丽影WHT-01录播机的第一个HDMI输出接口，接入液晶显示器或者电视机。第二、三输出接口，可接入导播画面用显示器或者电视机。交换机过来的网线插入春源丽影WHT-01的LAN网口。
  春源丽影WHT-01录播机，接鼠标，在电视机上操控，也可在局域网电脑操控或者中控操控。


四、庭审录制方案
   庭审录制，与常规场景录制不同的是，面积不大，但是，由于参加庭审的人员类别比较多，因此，使用的摄像机有固定数量。使用的录播机，大多要求具有刻录光盘功能。配有专业调音台、麦克风。
（一）云台高清摄像机
  春源丽影CYC-18型号的12倍云台高清摄像机 7 台。一台吊装对准审判长主席台；一台壁装对准嫌疑人（被告）；一台壁装对准起诉诉讼方；一台壁装对准被告辩诉方；一台吊装或者壁装对准陪审团。一台在最后面墙壁壁装正对前面全场拍摄全景。一台在法庭后面墙壁中间顶部壁装对准全场拍摄。如果法庭规模比较小，则相对减少相机数量。
  每台相机处网线直接将玻璃头插入相机LAN网口，网线另一端接入即插即用用式网络交换机，从交换机引出一根网线，插入春源丽影录播机的LAN网口。再从交换机引出一根网线插入可连互联网的路由器。
（二）、CYSK-100光盘硬盘同步刻录主机
   将春源丽影CYSK-100主机，置放机柜或者台面。第1台相机的HDMI高清线则插入春源丽影CYSK-100录播机的第1个HDMI输入接口。第2台相机的HDMI高清线则插入春源丽影CYSK-100的第2个HDMI输入接口。将相机过来的SDI电缆线分别插入春源丽影CYSK-100录播机的第1--6的SDI输入接口。将麦克风过来的音频线接入春源丽影CYSK-100录播机的音频输入接口。
  将春源丽影CYSK-100录播机的第一个HDMI输出接口，接入液晶显示器或者电视机。第二输出接口，可接入导播画面用显示器或者电视机。交换机过来的网线插入春源丽影CYSK-100的LAN网口。
  春源丽影CYSK-100录播机，接鼠标，在电视机上操控，也可在局域网电脑操控或者中控操控。

  如果不需要光盘刻录功能，则使用春源丽影WHT-01录播主机。

五、多路HDMI含音频输出设备同时录制方案
（一）、适用范围：多台视频会议终端设备录制、多间访谈室、问询室、接访室、小型会议室录制、多台网络电视机顶盒录制、多台HDMI输出接口的电脑监控录制等场景。
（二）、摄像机：小型场景录制，凡是需要摄像机的，均可用12倍云台相机春源丽影CYC18。
（三）、多路HDMI输入高清录播机
1、可选春源丽影WHR-02到WHR-04机型，分别支持2-4路HDMI内嵌音频或者分别外配音频同时或者任选路数录制，形成各自独立的音视频文件。



2、春源丽影WHT-04机型，支持4路HDMI设备内嵌音频输入，可以同时或者任选路数录制，形成各自独立的音视频文件。
3、春源丽影WHT-02机型，支持8路HDMI设备内嵌音频输入，可以同时或者任选路数录制，形成各自独立的音视频文件。



六、多师课堂教学直播互动录制方案

（一）、实现功能

  1、学校监控管理中心，可以同时监控多达100间教室的授课实况，可以任意与其中一间教室进行音视频互动。
  2、监控中心的录控主机，可以同时录制100间教室的授课实况。录制、截图、回放、拷贝、删除文件、上传到服务器。
  3、100间教室可以同时收听收看监控管理中心学校领导的讲话，随时召开校务视频会议。
  4、100个教室之间，可以互相音视频直播。既可以实现100看1；也可实现看8。
  5、100个教室之间，可以任选一间教室，实现双教室之间音视频互动交流。
  6、实现多师授课。远程1-8位老师，可以通过网络为一间教室同堂授课。
  7、同网内电脑、手机，可以实现同步收听收看。
  8、管控中心的电脑，可以管理任何一间教室的录控系统。包括录播、直播、点播、下载、删除、上传到服务器。
  9、每间教室的录控主机，可以自由操控录制、截图、回放、拷贝、删除文件。

（二）、设备配置
  学校监控管理中心配置多口即插即用式网络交换机。配置春源丽影WHT-01录控主机，液晶显示器或者大屏幕，麦克风、音箱、控制电脑。从网络交换机分别引出6类网线到100个教室、到学校管控中心的主机、电脑、1根接入校内可连因特网路由器  每间教室配置一台春源丽影WHT-04录控分机、液晶显示器、麦克风、音箱。
  具体可以根据学校班级数量，灵活配置录控设备数量。
  每台设备与交换机联网开通后，即可实现监控中心与100间教室的交流互动。
  操控电脑，可以任意设置任何一间教室的授课实况对全校直播和音视频交流等功能。





七、医疗手术内窥腹腔镜录制方案
（一）、适用机型
1、10.1寸屏手术录像机春源丽影UHD-10



2、7寸屏手术录像机春源丽影UHD-01



3、4K录像机春源丽影4KR-03S



（二）、设备连接
  医疗手术录像，根据手术设备的输出接口，选择接口对应的录像机。常规的内窥腹腔镜、无影灯微创手术设备，基本都具有HDMI（DVI）或者SDI输出接口。需要录像的时候，只需要从手术设备的HDMI（SDI）输出接口，通过连接线，输入给春源丽影录像机的输入接口。春源丽影录像机带屏的机型，可以直接在屏幕看到输入的画面，也可从春源丽影录像机的HDMI输出接口再外接大屏收看。没有带屏的录像机，如春源丽影4KR-03S机型，则必须通过HDMI输出接口外接屏幕收看。
  春源丽影UHD-10机型，本身带有10.1寸高清屏，支持HDMI、SDI、VGA、AV、色差多种接口输入1080P60高清录制。支持插入移动硬盘、U盘、SD卡录制。本身有操控按键，也支持脚踏控制器高清录制和截图，配有多功能遥控器。
  春源丽影UHD-01机型，带有7寸高清显示屏，支持2路HDMI输入录制，支持插入移动硬盘、U盘、SD卡录制。本身有操控按键，配有多功能遥控器。
  春源丽影4KR-03S，支持一路HDMI 输入4K30 高清录制，支持插入移动硬盘、U盘录制。本身有操控按键，配有多功能遥控器。

八、医疗手术远程示教高清录制方案
  1+7医疗手术远程示教系统，由深圳春源丽影电子科技有限公司新近研发推出，实现了1间专家示教室与7间远程手术室进行远程可视化音视频交流的功能。
（一）、设备配置
  医院专家会议室，配置1台春源丽影WHT-01高清录控主机、1台春源丽影全景高清摄像机、一组麦克风音频设备和音箱，一台高清显示器、一台操控电脑。
  手术室需要配置1台春源丽影WHT-04互动录控分机、1台春源丽影全景高清摄像机、一组头戴式无线麦克风音频收发设备和音箱，一台高清显示器、一台操控电脑。
  每间手术室均这种方式配置设备。





（二）、设备连接
  从网络交换机引出网线给专家会议室、每间手术室配置的各台需要联网的设备。
  手术室，将内窥镜、微创手术设备相机、全景相机的HDMI输出接口接入给春源丽影WHT-04互动录控主机输入接口，春源丽影录控主机输出接口接入显示器。将音频收发设备接入录控分机。
  专家会议室，将春源丽影全景相机的HDMI信号输入给春源丽影WHT-01录控主机；春源丽影录控主机输出接口接入大屏显示器。将音频收发设备接入春源丽影录控分机，音频输出接入音箱。
  进行手术示教时，只需将手术室和专家会议室的录控主机、分机、显示器都通电开机，1+7之间，即可相互联通。专家会议室可任选一间手术室进行音视频交流。在交流的同时，主机、分机，均可以进行高清录制和截图。专家会议室可以任意全屏放大手术室全景图像或者术野相机图像。录像时，既可以多画面分别录制，也可以任意组合画面合成录制。
  通过控制电脑，可以随意设置控制交流对象、交流模式。可以进行远程手术直播、或者拉进远程相关医院手术室进行交流互动。


  深圳春源丽影电子科技有限公司所推荐方案和使用设备的共同特点是，功能全面、性能稳定、操控简便、价格实惠！春源丽影还可以根据您的特殊要求，进行定制，支持二次开发，修改开机LOG，量少也定制！
