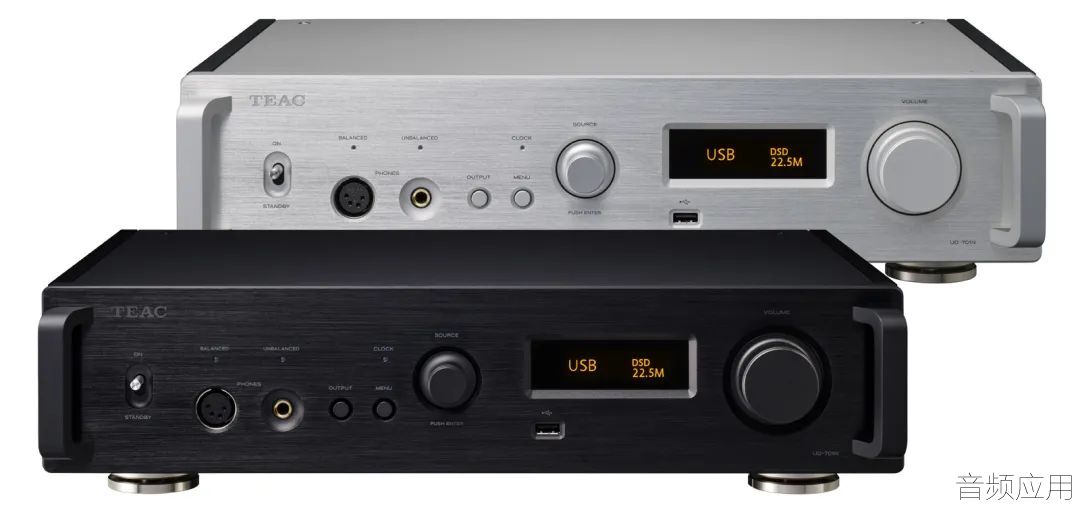

TEAC UD-701N USB DAC / 网路播放器

新研发的原创分立式解码技术 (Discrete DAC)
先进的多功能一体机设计，可以处理各式各种的音频文件和档案格式，以 UD-701N作为音频系统的核心。


UD-701N 以 USB DAC 功能为设计核心，结合网络播放器，模拟前级放大器，耳机放大器和其他各种功能，成就了一台高水平的多功能一体机。


作为 TEAC 产品，UD-701N 加入了新开发的 TEAC ΔΣ（Delta Sigma）分立式解码，令音质表现达到了一个新的水平。作为 USB DAC 和网络播放器，UD-701N支援 22.5MHz DSD 和 384kHz / 32-bit PCM，使用新开发的 TEAC ΔΣ（Delta Sigma）分立式解码，完整地将所有数字信号转换为高质量的模拟信号。

UD-701N 不单止可以用于各种数字播放，也可以透过 PC 或 Mac 作为音乐中心，或者利用 NAS 作串流播放伺服器，配备模拟和数字输入前级放大器，令 UD-701N 可以成为一套音响系统的中心使用，UD-701N 是一款以多方位和多功能设计而成的高级音响系统中心，灵活的接口和高规格支援，迎合新时代的音乐聆听习惯，除了可以配搭扬声器与功率放大器构成完整的音响组合之外，UD-701N 也内置了 4针 XLR 平衡耳机输出作为耳机放大器使用。

新开发TEAC ΔΣ（Delta Sigma）分立式解码

取代通用的解码芯片， UN-701N 采用了新开发的TEAC ΔΣ（Delta Sigma）分立式解码，并结合了 TEAC原始的FPGA 算法， 令到模拟信号能够以高质量处理和解输出， PCM讯号会经过ΔΣ调制器，转换为 1-bit 讯号，DSD讯号能够按照原本的数据直接传送。
我们可以说，TEAC新的解码设计还原了声音的本来面目，透过分立式的解码，更实现宽阁而清晰的声扬定位。  而且，使用TEAC ΔΣ（Delta Sigma）分立式解码，可以支援播放 22.5MHz DSD 和 384kHz / 32-bit PCM。



双单声道结构

我们在整个电路设计中采用了双单声道结构，从电源部份左右独立使用环形铁心变压器，到D/A解码转换部分，到模拟输出级，同样是独立的左，右声道处理方案。



这种双重模型结构，两个声道中的每一个声道都具备完整的单声道电路，可防止左右声道之间的互相干扰，从而实现丰富的音乐感，充分还原空间感和声场规模。



每段线路传输都采用平衡结构

从D/A解码转换，到输出级的左右模拟输出，同样采用了平衡的传输结构，改善信噪比，同时增加动态范围，这样的设计，使到每段线路可以在更纯净的状态下传送讯号，不会失去高分辨率音频讯源所具有的空气感和声音透明度。



四组大容量环形铁芯变压器

不单止在模拟信号部份设置了2个独立为左右声道使用环形磁芯变压器，更在网络模块和数字控制部分，使用了单独的环形磁芯变压器，除此之外，工程师通过使用线性电源，进一步加强网络模块部分的电源质量和稳定性，供应到需要敏感度高，需求高质量供电的网络模块之中。



前级功能具有四组数字输入和两组 RCA / XLR 模拟输入

拥有 USB DAC 和网络播放器的功能，还具有同轴数字输入和光纤数字输入，通过RCA和 XLR 模拟输入，还可以透过内置的高质量的模拟前级放大器，与其他音响设器材组成配搭。

图片我们的 TEAC-QVCS（四组音量控制系统）是一款可变增益放大器音量控制线路 ，由四组独立电路组成，分别用于左，右，正 和 负（L+，L-，R+ 和R-）， 使到音频讯号路径在传输时得到缩短的效果，以防止音频讯号通过引导或分流而出现的劣化，此外，音量可以在非常精细的 0.5dB 为每段间隔进行调整，用家可以从不同的音响组合或不同耳机中调较出理想的使用音量。




升级改良版TEAC-HCLD２增强电流输出缓冲电路

我们使用了 TEAC-HCLD2 电路，这是 TEAC-HCLD（TEAC大电流线路驱动器）的升级改良版，用作增强电流输出缓冲电路， 提高电流传输的能力和质量，在模拟输出电路中很重要，每个声道具有正负两个电路结构，并使用菱形缓冲放大器设计来达到高电流传输目的，用作线路驱动器，在使用平衡输出时，驱动会是独立和分离的；在使用非平衡输出，驱动会是并行的，通过增加电流供应能力，可以在传输音频信号保留动态，讯号而不会产生失真。



4针XLR耳机放大器，可在平衡接地和有源接地之间切换

总共使用了四组菱形缓冲器，分别在左，右，正和负电路中各使用一个，从而得到平衡的驱动能力，应对不同的耳机需求， 另一方面，在单端使用期间，也可以透过平行驱动方式，提供比一般单端耳机放大器更强的驱动能力，即使是 600Ω 高阻抗耳机，不同类型或阻抗值的耳机，潜力也能够得到尽情发挥。



有源接地是一种基于平衡连接原理的驱动方法，通过将 COLD 连接器接地，令到参考电压加接近 0V，使用放大电路可以随时得到有效的接地状态， 与常用普通接地方案相比，有源接地不仅可以实现更理想的接地准确和稳定性，更可以抑制电源发出的“哼声”噪音， 此外，也有助降低背景噪声，使到音质更加宁静和沉稳，还原出艺术家的呼吸声效，声音的质感更加接近录音的原貌。



MQA完整解码功能，可使用数字输入

MQA (Master Quality Authenticated) 是一种高质量的音频编解码认证，能够以接近录音棚的重播质量，在机材中进行还原和播放， UD-701N具备一个MQA解码认证，这部份的解码会以高达5 ms的精度控制D / A转换波形讯号，还来出贴近真实的模拟波形，得到原始的录音水平和声音质素，这种处理手段也可以大大减低因声压突然过大时出现的 “声音模糊”，令到重播效果更迎合人耳结构，聆得到原始的声音。


由于包含完整的 MQA解码器，除了播放音乐档案和使用网络串流外，MQA部份也支援来自数字输入的MQA数据，可以进行完整解码，通过CD播放器的数字输出，连接到UD-701N是也支援MQA CD播放。

* 当使用数码输入并进行 MQA 解码时，为了确保讯号以Bit Perfect（位元完美）进行传输处理，用家请将时钟同步设置设为 “OFF” 或 “ON (DIN SYNC)”，此外，在进行 MQA 解码时，假如 CD 播放机没有时钟同步的情况下，请将器材同步设置设为 “OFF” ，假如设置为 “ON (DIN SYNC)”，可能会出现跳音或声音断断续续的播放情况。



RDOT-NEO 升频技术

升频功能方面，使用了RDOT-NEO（精制数字输出技术NEO），能够以平滑和线性的方式提高PCM数字音频讯号，将采样频率升频至 2倍、4倍 或8倍（支援率：384kHz），RDOT 应用到类比填充方法，这是一种流畅的逻辑计算方法，是一项专门为升频处理而加入的技术，根据读取的频率讯息，在波形讯号之间会生成类似数据，能够再生和播放 44.1kHz / 48kHz 数字讯号中丢失的高于20 kHz的频率，令到升频的数据完整覆盖到 20kHz 以上的频段。



蓝牙接收器支援LDAC，aptX™HD 以及其他高分辨率传输格式

蓝牙部份 LDAC™和 LHDC 编码，可以传输高分辨率（96kHz / 24位）质量的音频数据，同时支持 Qualcomm®aptX™HD 规格，能够进行48kHz / 24-bit 传输。当然，UD-701N 也支持流行的AAC，Qualcomm®aptX™ 和 SBC 编解码器，因此用家可以轻松地从智能手机，或者数字音频播放器，享受高品质的无线播放。


支援市场上流行且便利的多元化网络功能，包括 OpenHome 和 Roon Ready



支援市场上流行且便附带的控制应用程序已经完支援 OpenHome 以及 UD-701N 的共同操作。除此之外，用家可以使用TEAC HR Streamer程序，或其他支持 OpenHome 的控制应用程序，来管理 UD-701N 上的播放列表，并支持无间隙播放。UD-701N 支援 Roon Ready 及 RAAT（Roon进阶音频传输技术）提供的功能，包括高质量的音频播放，便利操作应用程序，以及多房间同步播放。

*在产品发布后，用家可以透过 firmware 更新来得到系统对Roon Ready的支援。



Spotify Connect，Tidal，Qobuz 和 TuneIn（互联网广播）

不单单是流行的 Spotify Connect，TEAC UD-701N 也支持 Tidal 和 Qobuz，透过订阅音乐流媒体服务，就可以欣赏无损CD品质（44.1kHz / 16位）的录音。


* Tidal Connect将添加到产品发布后可用的固件更新中。



Bulk Pet USB 传输技术确保稳定的数据传输

当通过 USB 线传输大量数字数据或高分辨率音频档案时，发送讯号的电脑和接收 USB DAC，处理负载期间很大机会出现数据不一致的情况，并且可能会出现音频数据丢失和其他问题， 然而，当使用 Bulk Pet USB 传输技术，就可以稳定地传输相同数量的数据，从而平衡了发出端和接收端双方的处理负载情况，实现了稳定的数据传输。


由于电脑的数据处理负载条件和变化也会影响音频质量，因此用家可以从四种预设的传输模式中进行选择，以得到个人喜好中首选的音频质量。



防止振动的针对式设计

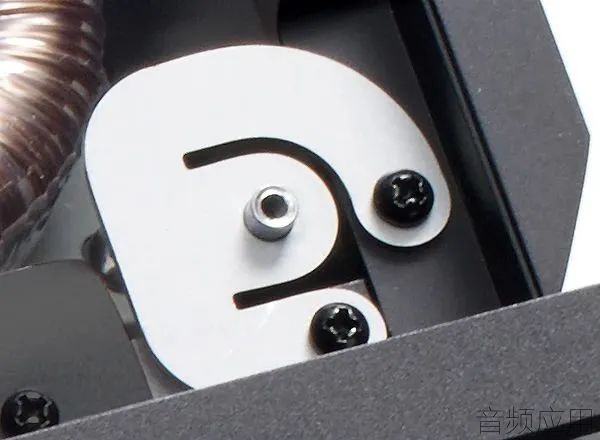

悬浮结构为了保持变压器的稳固性，防止变压器产生振动，从底板松脱，为了散热，所有侧散热片的长度也进行了调整，以防止产生共鸣震动。

设计中也使用尽量少的电路板固定螺钉，TEAC原创的精确支架和脚钉，利用一种新的抗震机制，防止底板接触的地方产生空隙，从而彻底抑制振动对音质的影响。


TEAC HR音频播放器

免费提供 Windows 和 Mac 版本，支持 22.5MHz DSD 播放

这款免费的专用软件可轻松播放22.5Mhz DSD和384kHz / 32-bit PCM 音乐格式，反映出 TEAC UD-701N 对新世代高清音乐规格的支援能力，能够在 Windows和Macintosh 电脑中使用，通过简单地的操作，启动软件并透过USB线连接到 UD-701N，可靠地传输和播放数字音频数据。


TEAC HR Streamer，免费为用家提供的操作程序，可以利用智能手机和平板电脑进行高分辨率音乐档案播放

我们为用户提供 TEAC HR Streamer 网络控制程序，支持 OpenHome， 便利于用家建立网络音乐图书馆，通过存储在NAS上的歌曲，数据库会加载艺术家的资料和音乐标签数据，可以进行实时而且快速的曲目选择操作。此外，用家可以随意选择曲目，并将歌曲添加到播放列表中，这个应用程式读取的资料范围广宽，支援云端服务和本地网络之间自由选取，包括存储在NAS和USB闪存驱动器上的音频文件，以及 TIDAL 和 Qobuz 上的 FLAC 和MQA 音乐资源。TEAC HR Streamer 可以在 iOS 和 Android 设备上使用，功能十分完善。
