​1.5 GM8285C* v# n$ {+ p) F) C e
概述! k6 z2 E: q) X: [4 p
GM8285C型1.8V低功耗28位LVDS发送器,其功能是将并行数据编码为高速串行数据,实现信号的快速可靠传输。该器件可将28位并行数据转换为4对串行LVDS差分信号,同时并行输出1路LVDS差分时钟信号。
1 a; G+ R* |, L2 l: b 本器件片内集成锁相环模块,锁相环输入频率范围20MHz~135MHz。
0 R# j8 m( P2 n; o I/O电压支持1.8V/3.3V,core电压为1.8V/3.3V的28位可编程数据选通Channel-Link发送器,支持1080p(60Hz)视频显示,适合VGA,XGA,SXGA,UXGA格式的数据从控制器到显示设备的传输。
# }' Y1 l4 }' I- _* ? j, r
2 J# ?2 d e8 g1 r7 e% k5 _" L. W( B, A1.5.1 功能:GM8285C是一颗将TTL信号转换成单路LVDS信号的转接芯片​​​​​​
{: a+ c, N! e2 H
/ l0 f) g. H1 b; D+ L3 I$ h' r6 E% P
% [. C& H9 l: b8 Y5 D1.5.2产品特征:% U/ g! s1 n0 U0 t
输入:TTL3 z( c5 m4 V# I7 P
输入信号格式:RGB888/666/565
: G# w* R) J& u7 ^4 H! C$ O( o输出:Single link LVDS
, P$ B% i' _* j3 c输入时钟频率:25MHz~135MHz;
1 L( t) W, B6 y" Z" c DI/O电压:1.8/3.3V
0 m8 t1 t0 J/ v/ L# r工作温度范围:-40℃~85℃;
7 E# o2 \( a5 C" K3 J6 P- e: V# w! B最高分辨率:1920x1200@60Hz

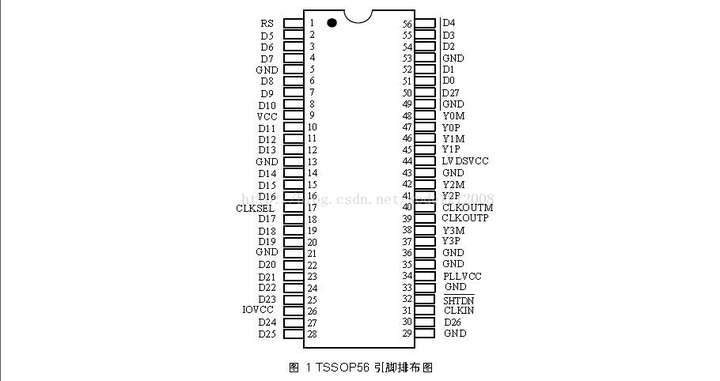

3 ^" O8 {( r( V2 X J" ?封装:TSSOP56 和 BGA56,一般用前者
/ F# e( [: w1 |" b: r" i+ C* ? 替换型号:GM8283C,DS90CR285,DS90CR287,DS90CF383,DS90C383,DS90C385,/ G/ L, r) X+ D# b$ T- v, }
SN65LVDS93,SN75LVds81,SN75LVDS83
+ X/ L( N+ G- z+ _6 A6 b6 d1.5.3 应用产品:广告机,平板、医疗器械、车机等! _5 G7 C3 A3 g" @- P9 q* {8 M
1.5.4 应用平台:RK、全志、盈方微等
6 W7 _8 L P' N, P% R N* A7 ~$ ]3 E' b4 W$ h7 n
1.5.5 推广确认事项:$ L! F6 {+ F3 A, @3 E) [
A、请客户确认使用的信号源,要求能够输出TTL信号,其他都不行。' }1 j( n! n& T5 `8 \9 O$ |0 ~
B、芯片不需要软件配置,纯硬件转换
* q T! P( Q/ @7 qC、客户的信号源要符合标准的TTL协议,以避免量产会出问题,客户如果换信号源要提前进行调试和测试,以免量产出现问题。
# [2 K9 @0 t! t3 x$ ID、关于GM8285C支持的最高分辨率要求是像素时钟要在25MHz~135MHz之间,超出就不行了。- {( [$ S2 W& K; H: U" N5 @. @" Y
1.5.6 设计注意事项:% O; }* {; p- Y/ ^% \2 I
A、GM8285C设计的时候要特别注意TTL和LVDS的走线问题,要做好屏蔽以免信号受到干扰。5 T, F) G* G6 v; n- H, o
B、注意电源滤波2 M* t9 d2 @- P( G9 Z) m
C、设计的时候预留LVDS信号要预留阻抗匹配电阻
; J) M. i/ b" k0 n3 F9 M" ]1 Z+ T# ]1.5.7 应用客户:瑞泰讯通、阔展科技、联利为、路畅、行之成等5 C9 k: R* N$ z4 m/ T8 @
​
