Solid State Logic助力北京冬季奥林匹克运动会

monoem

Solid State Logic助力北京冬季奥林匹克运动会

Solid State Logic



2022年2月4日，北京冬季奥林匹克运动会正式开幕。传新科技有限公司携手Solid State Logic有幸参与了这个全球体育盛会。参与的主要音频设备是由中央广播电视总台提供的一套“8K超高清EFP系统”，是以Solid State Logic的System T调音台为核心设备，Dante为核心架构的一套具备三维声制作能力的纯AOIP网络音频解决方案。该系统于2020年完成集成并交付使用，从视频到音频，再到控制与监测全部实现了IP化。距今为止，这套系统已经完成了包括：2020年东京奥运会、2021年春节联欢晚会（8K制作版本）、2022年春节联欢晚会（8K制作版本）等多次重大活动的制作和转播工作。


近年来，中央广播电视总台一直在积极推进“5G+4K/8K+AI”战略布局。今年总台CCTV-8K超高清频道正式开播，北京冬奥会又是开播以来首个重大国际体育赛事，其里程碑意义不言而喻。基于用户对该系统的信任，它再次肩负重任，承担了本届北京冬奥会速滑馆赛事8K公共信号的音频制作任务。经过14天的连续工作，该系统不负众望，圆满完成了任务。

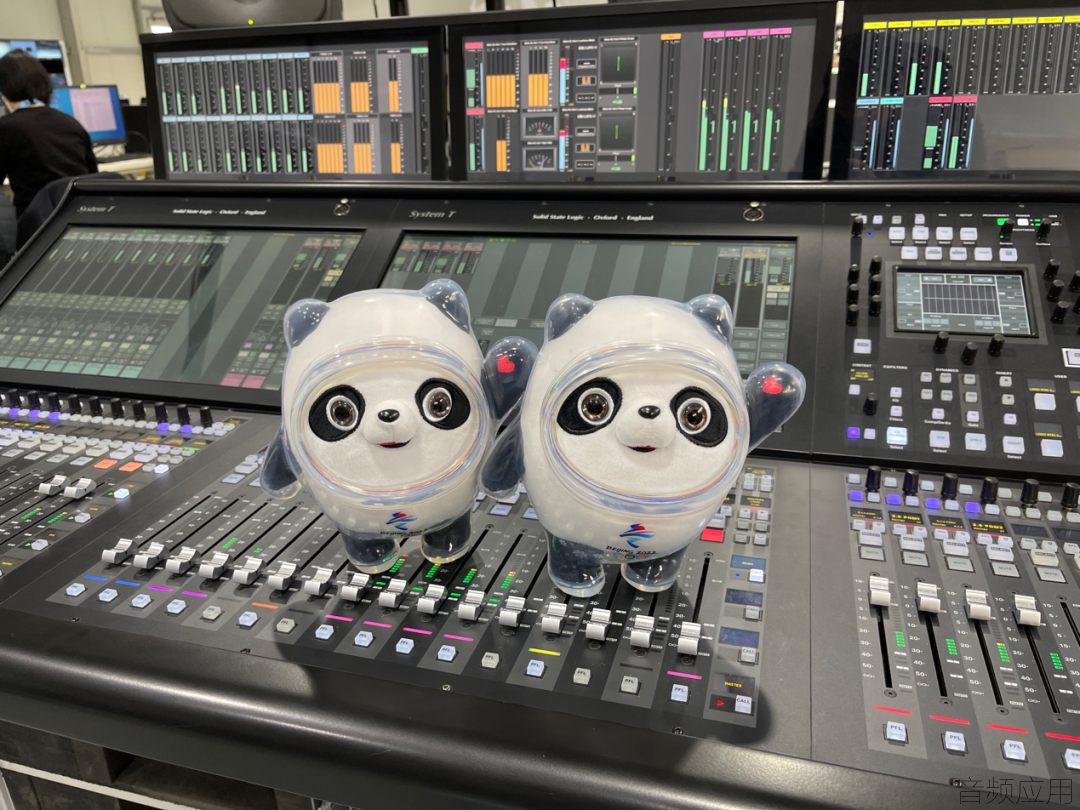

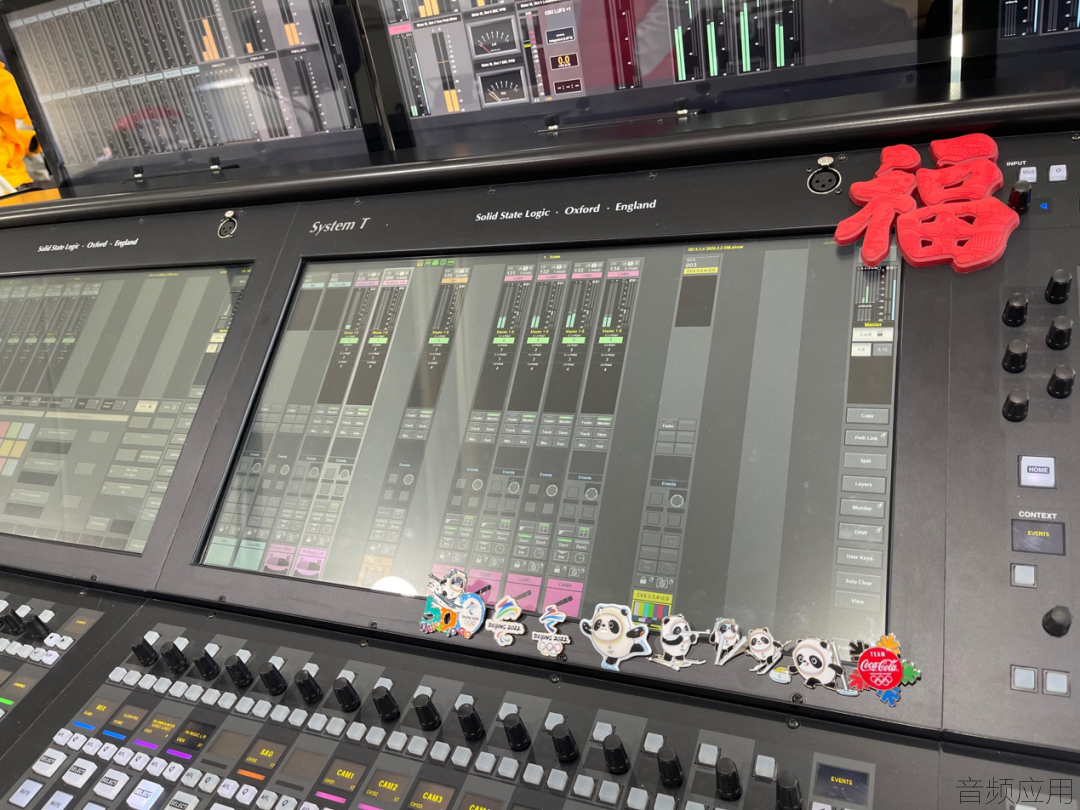

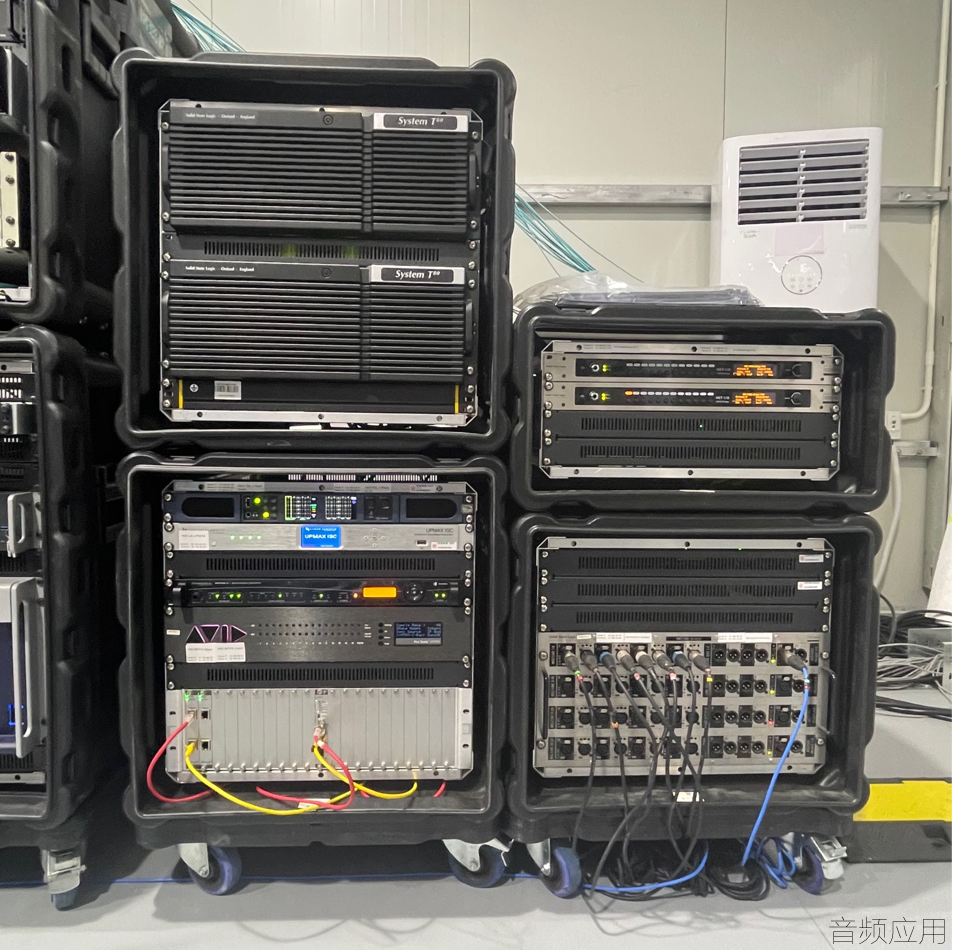

该系统调音台采用48+2推子Solid State Logic S500m台面+2台冗余的T80 DSP处理机箱，提供1024X1024路AOIP（Dante/ST2110）信号输入和输出。同时系统内还包含：SSL Madi Bridge、 SSL Network I/O StageBox 32.24、Avid MTRX等Dante接口箱，为该系统提供Mic、Analog、AES/EBU、Madi等多种音频格式的输入输出；以及若干台HUAWEI交换机为该系统提供冗余的网络连接。该系统为制作区提供了5.1.4三维声监听环境，使用的是Genelec The One系列的8341和8331，低音使用的是7360；同时为技术区提供立体声监听环境，使用的是Genelec经典模拟系列的8040。外来信号有SMPTE 2110组播、Mic、Analog、AES/EBU以及Madi等多种信号格式结合。最终将速滑馆赛事的8K PGM音频公共信号以SMPTE 2110组播的形式，通过交换机网络送至主控系统。


紧凑的飞行箱设计和台面布局，都得益于System T调音台强大的处理能力和纯IP化的设计架构，冗余的T80 DSP处理引擎具有高达800个全通道音频处理能力，冗余的1024x1024（最高支持2048x2048）I/O矩阵能力，还有96个额外的效果器处理模块，自带多种SSL高质量录音室级别的音频处理效果器，支持最高7.1.4三维声信号格式的制作和监听。

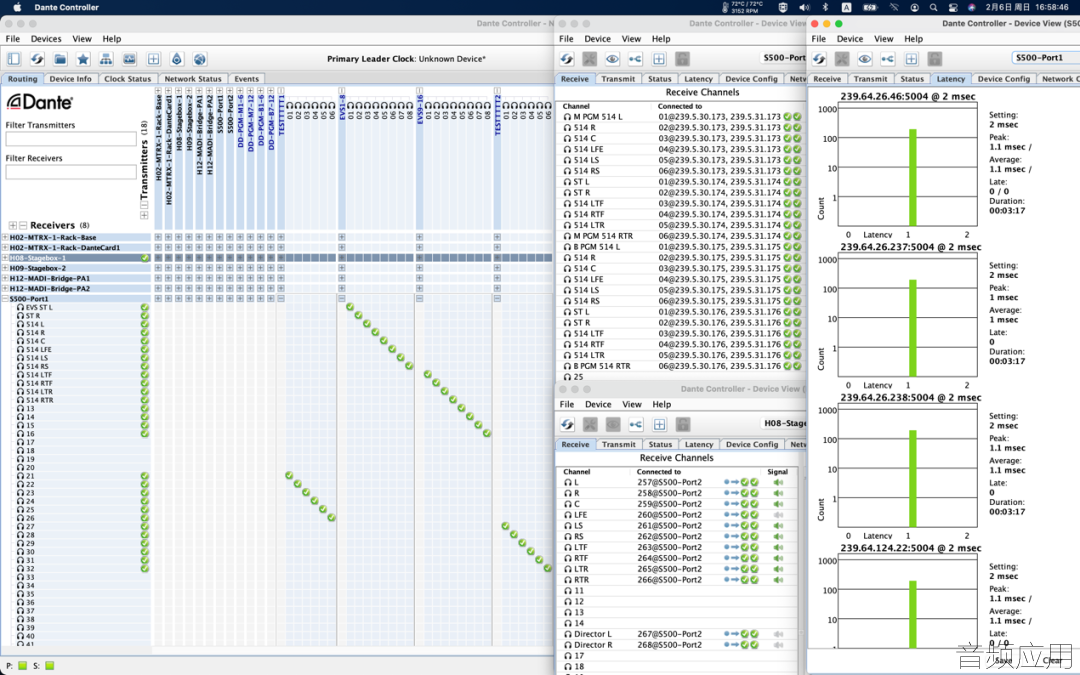

Dante Domain Manager(DDM) + Dante Controller的集中化管理，既满足了大型AOIP网络系统强大且复杂的共享、兼容、交互等功能，又能以直观的软件图形化界面，对音频系统进行快速的配置、管理以及监控。充分体现了Dante协议在配置和制作上的便捷化，能很好地满足EFP系统快速进行搭建和系统配置的要求。无论是混音师制作节目还是工程师调试系统，它都能带来良好的用户体验。

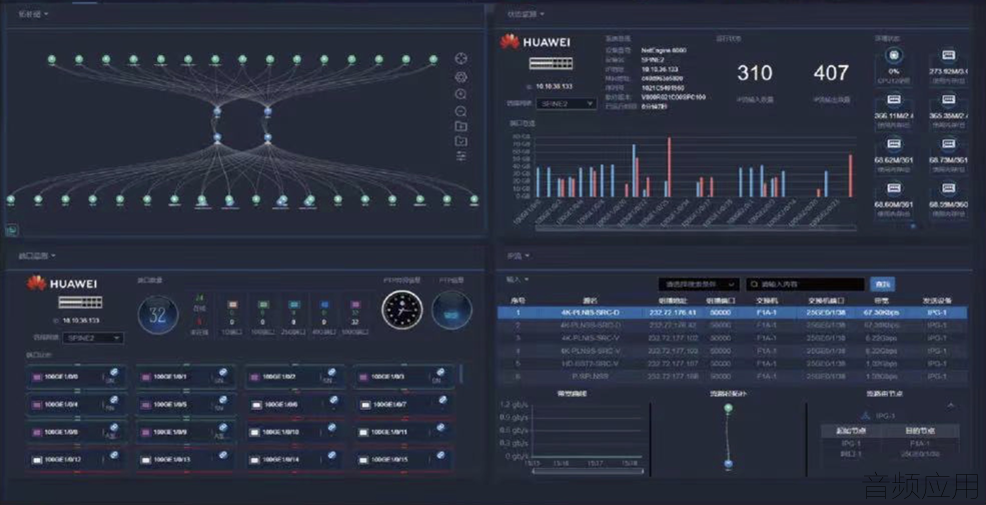

GEFEI网络监控系统，能够让我们直观地看到系统网络的各项参数指标、运行状态、健康状态、甚至物理连接状态。能让我们及时的关注整个系统的健康情况，在正常运行过程中，能提前预测一些可能出现的故障因素。故障发生后，也能快速的定位故障点，帮助我们及时准确的做出判断，进行恰当的应急处理。得益于整个系统的IP化设计，我们通过一台控制服务器，就能实现系统内所有功能的监测和配置，包括交换机的配置管理，这对于技术人员也是非常友好便捷的。

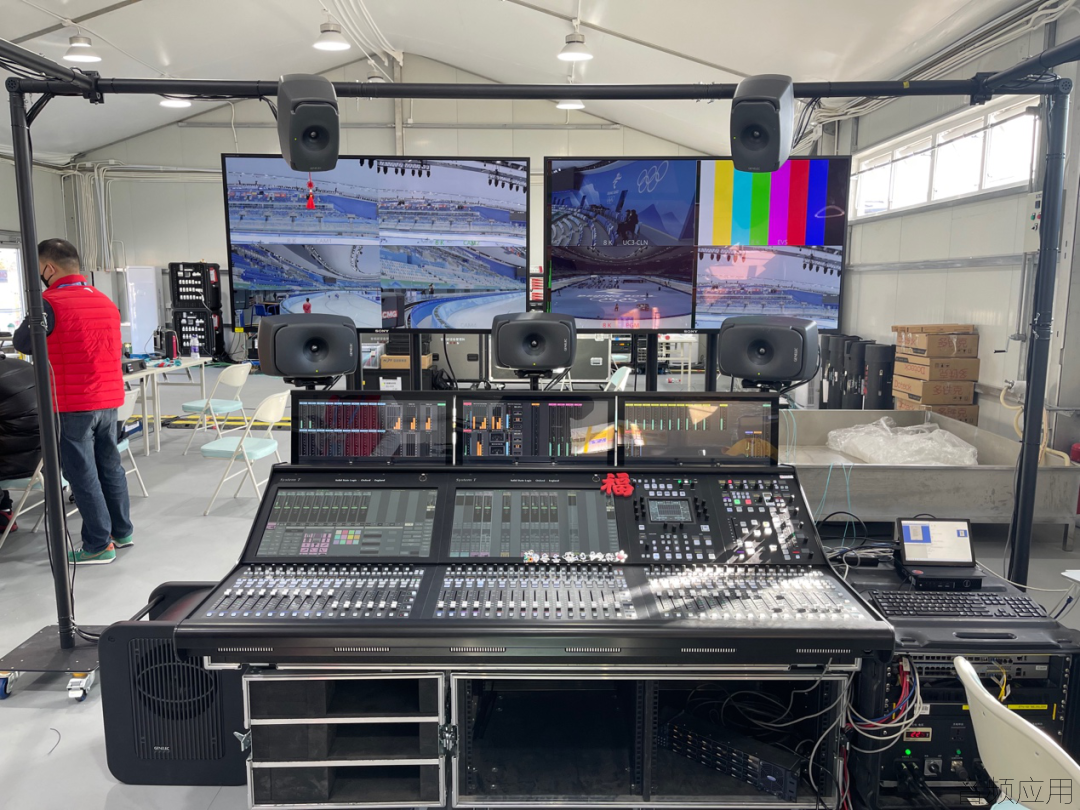

在三维声播出时代，标准的监听环境是制作高质量音频信号的前提。合理巧妙的Truss架设计，让我们能够在各种不同环境中，省时省力的搭建出一套标准的三维声监听环境。




Genelec SAM系列音箱，搭配GLM扬声器校准套件，能够轻松适应不同的监听环境，随时随地给予录音师一个相对准确的监听系统。





Solid State Logic System T助力2022北京冬奥会，见证中国健儿夺金时刻！



虽然2022年的春节在工作中度过，但是“年味”很重要！
