朗强科技HDMI单网线延长器LKV373A-4.0连接使用图文

朗强科技

HDMI单网线延长器LKV373A-4.0概述

       LKV373A-4.0网线延长器由一个发射器和一个接收器组成。本产品最高支持分辨率为1080p@60Hz，通过单网线可以将HDMI信号延长远至120米。本延长器符合HDCP保护协议。

LKV373A-4.0是一对使用高清HDMI单网线传输的延长器，只需单根6类网线就能将1080P信号延长120米。HDMI单网线延长器LKV373A-4.0能将HDMI信号延长的同时，还支持红外线遥控信号同步延长，非常适合大屏幕拼接、会议系统以及家庭娱乐。HDMI单网线延长器LKV373A-4.0抗干扰能力极强，保证信号的稳定。在实际工程中，采用不同规格的线缆，会对传输距离有影响，为了保证信号质量，请选用优质线缆和规范布线

HDMI单网线延长器LKV373A-4.0特点

1、最高支持1080p@60HZ高清分辨率。

2、支持CAT5/5E/6类线，最远传输距离可达120米

3、支持交换机级联，1个发射端连接多个接收端(理论最高达253台），可实现延长分配功能。

4、支持红外回传(20~60KHz)功能。

5、发射端扶持1路HDMI环出。

6、支持融网技术，同时兼容路由器或交换机中互联网数据传输。

7、支持防雷击、防静电、防浪涌保护。

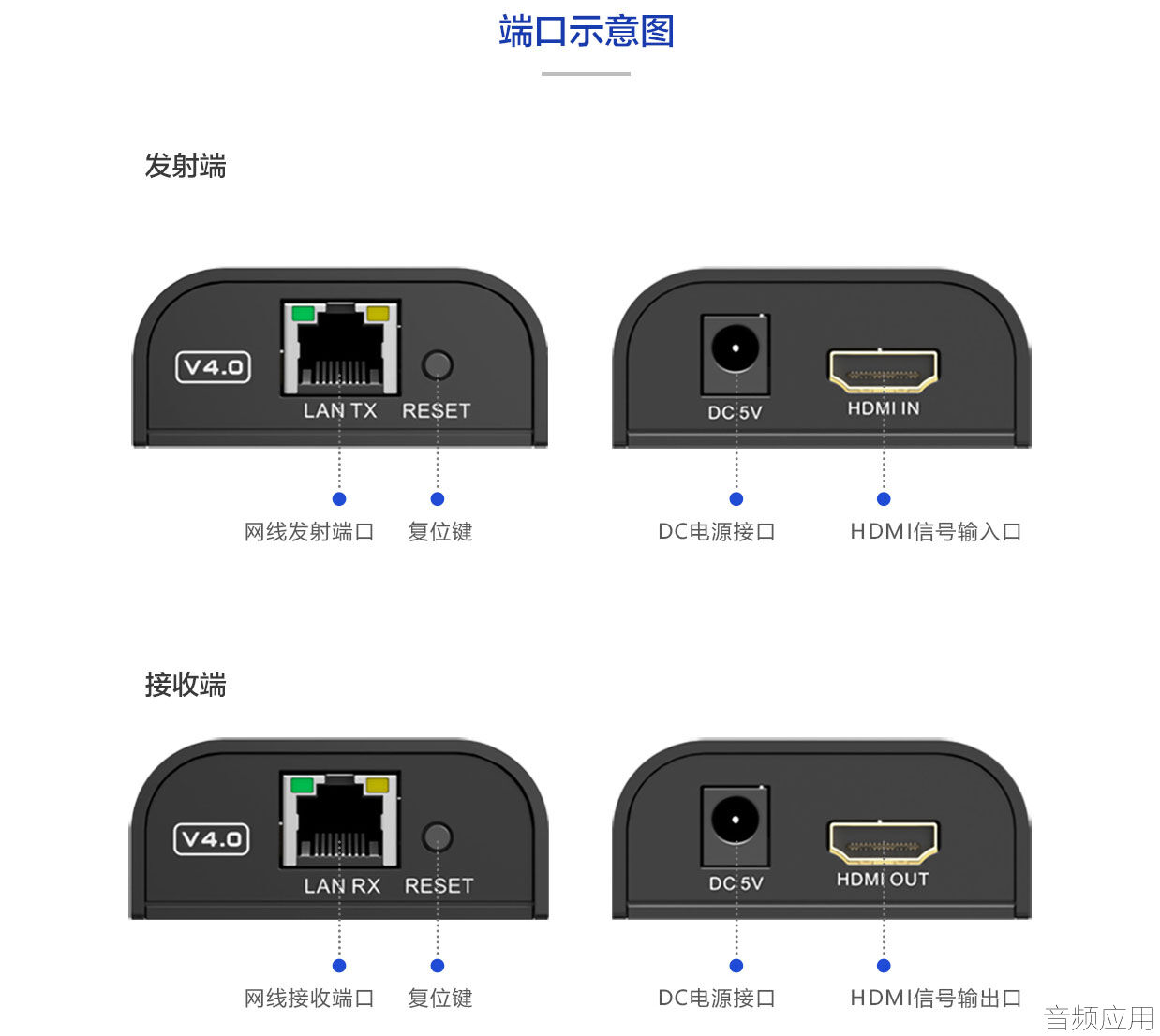

以下是LKV373A-4.0端口示意图
