驻极体麦克风参数_驻极体麦克风型号与引脚识别
& r: \( Z! H! W' d+ C4 A( h

" k# }0 j0 O/ _$ s9 T% d- t) r' V4 x　　驻极体麦克风参数
# O! c, O/ X" J0 d. U: V; ?1 x　　驻极体麦克风各项性能指标的参数主要有以下几项：
; H- C8 M/ g! P6 y5 g
4 N0 R  `) I* h  F( N　　（1）工作电压（UDS）。这是指驻极体话筒正常工作时，所必须施加在话筒两端的最小直流工作电压。该参数视型号不同而有所不同，即使是同一种型号也有较大的离散性，通常厂家给出的典型值有1.5V、3V和4.5V这3种。

* q& A- E6 i" a$ x* I7 E3 g4 _1 ~　　（2）工作电流（IDS）。这是指驻极体话筒静态时所通过的直流电流，它实际上就是内部场效应管的静态电流。与工作电压类似，工作电流的离散性也较大，通常在0.1～1mA。

　　（3）最大工作电压（UMDS）。这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。超过该极限电压时，场效应管就会被击穿损坏。
1 ^$ H. B. X. m- s4 m
　　（4）灵敏度。这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小，其单位通常用mV/Pa（毫伏/帕）或dB（0dB=1000mV /Pa）。一般驻极体话筒的灵敏度多在0.5～10mV/Pa或-66～-40dB范围内。话筒灵敏度越高，在相同大小的声音下所输出的音频信号幅度也越大。
  e: j) e' f1 ^8 W! q+ [
　　（5）频率响应。也称频率特性，是指话筒的灵敏度随声音频率变化而变化的特性，常用曲线来表示。一般说来，当声音频率超出厂家给出的上、下限频率时，话筒的灵敏度会明显下降。驻极体话筒的频率响应一般较爲平坦，其普通产品频率响应较好（即灵敏度比较均衡）的范围在100Hz～10kHz，质量较好的话筒爲 40Hz～15kHz，优质话筒可达20Hz～20kHz。
1 Z7 x3 C; r: N6 k9 h
  b; J6 a# D" [　　（6）输出阻抗。这是指话筒在一定的频率（1kHz）下输出端所具有的交流阻抗。驻极体话筒经过内部场效应管的阻抗变换，其输出阻抗一般小于3kΩ。
. w+ Z4 A( l, b, c, }7 }
' q/ h* I- Q* N: Y　　（7）固有噪声。这是指在没有外界声音时话筒所输出的噪声信号电压。话筒的固有噪声越大，工作时输出信号中混有的噪声就越大。一般驻极体话筒的固有噪声都很小，爲微伏级电压。

　　（8）指向性。也叫方向性，是指话筒灵敏度随声波入射方向变化而变化的特性。话筒的指向性分单向性、双向性和全向性3种。单向性话筒的正面对声波的灵敏度明显高于其他方向，并且根据指向特性曲线形状，可细分爲心形、超心形和超指向形3种；双向性话筒在前、后方向的灵敏度均高于其他方向；全向性话筒对来自四面八方的声波都有基本相同的灵敏度。常用的机装型驻极体话筒绝大多数是全向性话筒。

" O7 Z4 m" u9 X' n) @: J9 D) c. W% {( g　　驻极体麦克风型号与引脚识别

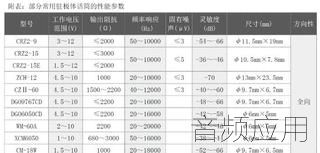

　　由于驻极体话筒的型号命名各厂家不统一，可谓各行其事，无规律可循。要想知道某一型号产品的性能和有关参数等，一般只能查看厂家说明书或相关的参数手册。业馀条件下，对于不同型号的驻极体话筒，只要体积和引脚数相同、灵敏度等参数相近，一般均可以直接代换使用。附表列出了部分常用驻极体话筒的主要参数，供参考。
% }! W; A( o7 X# _& K5 ]& d
+ I: P1 a& u( ~2 Y6 A

& m: M* {" ]2 g- e$ D5 z1 Y8 r2 |　　驻极体麦克风的引脚识别方法很简单，无论是直插式、引线式或焊脚式，其底面一般均是印制电路板，如图3所示。对于印制电路板上面有2部分敷铜的驻极体话筒，与金属外壳相通的敷铜应爲「接地端」，另一敷铜则爲「电源/信号输出端」（有「漏极D输出」和「源极S输出」之分）。对于印制电路板上面有3部分敷铜的驻极体话筒，除了与金属外壳相通的敷铜仍然爲「接地端」外，其馀2部分敷铜分别爲「S端」和「D端」。有时引线式话筒的印制电路板被封装在外壳内部，无法看到（如国产CRZ2-9B型），这时可通过引线来识别：屏蔽线爲「接地端」，屏蔽线中间的2根芯线分别爲「D端」（红色线）和「S端」（蓝色线）。如果只有1根芯线（如国产CRZ2-9型），则该引线肯定爲「电源/信号输出端」。
