RTD2166 pin to pin替代方案|如何用CS5212替代RTD2166 设计DP to VGA电路|CS5212替换RTD2166芯片方法

瑞昱RTD2166是一款DP转VGA或EDP转VGA视频转换芯片，结合了DisplayPort输入接口和模拟RGB DAC输出。嵌入式单片机是基于工业标准8051核。

瑞奇达CS5212直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，还可省按20颗外围小料，成本更优化，目前已被大量知名客户采用，很多客户都是直接贴板子上直接用，已经在ARM和X86平台上普遍调试成功并且量产，目前在大批量出货；是CPU/GPU到外部显示的关键芯片，用于主板或dongle的显示输出。

CS5212优势点：

1.量产平台：intel，AMD,兆芯，龙芯，飞腾，瑞芯微，全志等平台

2.VGA的输出幅度自动校准算法，可以兼容各种阻抗，输出固定幅度

3.Displayport的自适应均衡算法，可以适应各种不同衰减的cable

4.单电源设计可以节省BOM成本，DP转VGA设计小板只需8个元器件即可以实现。

5.先进的像素时钟回复算法，可以自动调整PLL的分频比

6.可替代型号：Realtek RTD2166(Pin to Pin) ，功能替换ITE IT6516

CS5212详细的参数特性如下：

DisplayPort数字输入

支持2通道数字输入，最高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

符合VESA DisplayPort v1.1

内置高性能自适应均衡器

支持1-MHz AUX channel

支持HPD

VGA输出接口

z三重8位DAC（数模转换器），时钟高达210 MHz

支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）

嵌入式V-sync/H-sync 5V缓冲器

用于VGA连接器引脚的HBM 4-KV

VESA VSIS v1r2兼容

内置MCU控制器

业标准8051芯

支持I2C主从，最高支持400kHz。

电力与技术

3.3V电源

V-sync/H-sync 5V缓冲器的5V选项

超低待机功率<100uW

所有引脚的HBM 8-KV

CS5212接口特性：

DP输入特性

支持2通道数字输入，最高速度为RBR（1.62-Gbps）/HBR（2.7-Gbps）

符合VESA DisplayPort v1.1

内置高性能自适应均衡器

支持1-MHz AUX channel

支持HPD

VGA输出特性

三重8位DAC（数模转换器），时钟高达210 MHz

支持高达1920x1200x60、1920x1440x60（缩小消隐）、2048x152x60（缩小消隐）和2048x1536x60（缩小消隐）

嵌入式V-sync/H-sync 5V缓冲器

用于VGA连接器引脚的HBM 4-KV

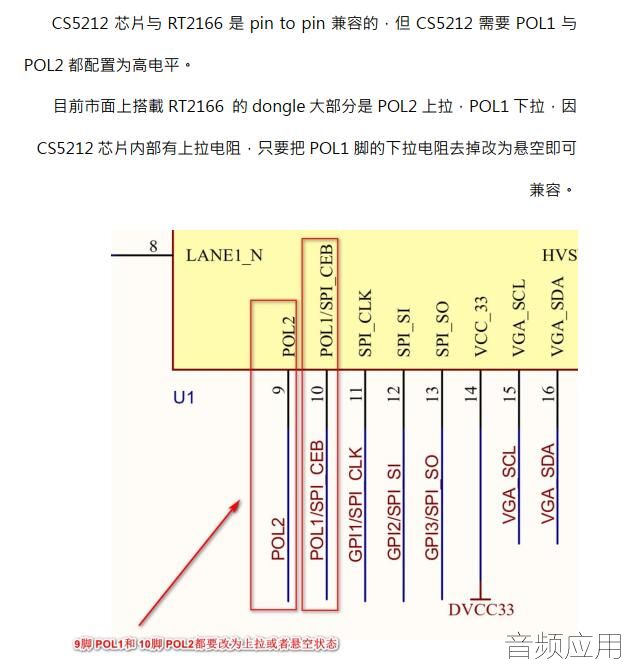

CS5212替代RTD2166设计DP转VGA不需要更改电路，只需要将之前RTD2166设计的PCB板做以下处理：
