什么是飞秒时钟？关于PPM和fs

飞秒时钟是一个在HiFi圈比较流行的概念，它是指Jitter在1皮秒（ps）以内，也就是飞秒（fs）级别的数字音频时钟。



要了解飞秒时钟，首先我们需要了解两个概念：Jitter和飞秒。



所谓Jitter就是时基偏移，也叫抖动，是一种时钟信号的误差。这种误差会直接反映在AD/DA的采样点上，对录音和回放的声音品质造成重要影响。


而飞秒（fs）则是一个时间概念，它是10e-15秒，也就是千万亿分之一秒。下图是以秒为基础的时间单位的换算。


1ps = 1000fs，也就是说，只要一台数字音频时钟的时基误差低于1000fs，它就可以被称为飞秒时钟。但是，我们认为单纯以时间单位来衡量Jitter是不够准确的，因为相同的时钟精度反映在不同采样率上，所造成的误差时间并不相同。所以我们更倾向于使用PPM（part per million）也就是百万分之误差率这一单位来衡量时钟精度。

下面我们以Zen Tour为例，来看看它的时钟精度如何。

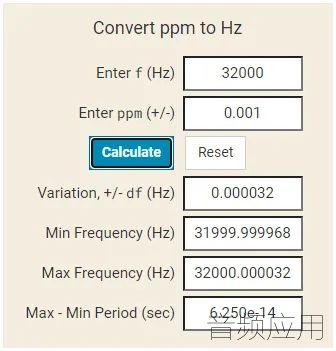

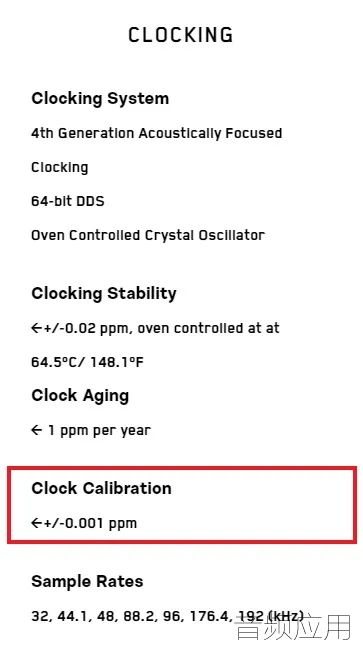

上图是Zen Tour的时钟参数，凭借第4代AFC声学聚焦时钟技术，Zen Tour的时钟精度已经达到了±0.001 PPM（值得注意的是，当今仍有相当数量的专业音频设备，其内部时钟的精度还处在10~30PPM左右的水平）。下面让我们通过换算来看看±0.001 PPM在各个采样率下所对应的误差时间。


约63fs


约45fs


约42fs


约23fs


约20fs


约11fs


约10fs



可以看到，Zen Tour内部的ACF时钟在其所有工作频率上，误差时间最大只有约63fs，远远小于1ps。


而第4代AFC声学聚焦时钟技术已被应用到我们的全线数字产品当中。

我们从来没有消灭Jitter，但在Antelope Audio，它几乎从来就没有出现过。
