广东长隆集团创办于1989年,是中国旅游业的龙头企业。旗下拥有广州长隆旅游度假区和珠海长隆国际海洋度假区两个知名综合旅游度假区,2016年共接待游客3,000万人次。按照美国主题娱乐协会(Themed Entertainment Association, 简称TEA)发布的数据,长隆入选全球前十大主题公园集团。


鸟瞰长隆集团启用的新总部大楼



为适应集团快速发展的需要,长隆集团于2019年在广州长隆旅游度假区内正式启用长隆大厦作为新的总部大楼。大厦由“中国馆之父”何镜堂院士主持建筑设计,全国工程勘察设计大师方小丹主持结构设计,总建筑面积9.4万平方米,包括一座20层高的主楼和5层高的副楼。集团在智能化集成方面投入超过一个亿,旨在打造一座生态环保、现代智能的大楼。



广州创益信息技术有限公司为大厦内大大小小共83间会议室和一个报告厅提供了音视频和灯光系统集成。该公司与哈曼中国以及TW Audio中国总代理广州锐声灯光音响有限公司均是长期合作伙伴,并在多个高端项目中应用他们的设备。



广州创益信息技术有限公司工程技术部经理易临锋(左)和总经理颜福如(右)



271 座的报告厅连接主、副楼,其作用相当于一个多功能厅。除了内部大型会议,这里还会放映电影并举办各种企业活动。报告厅的音响系统被精妙地隐藏在整个内部装修中。“报告厅在整栋大厦里的定位非常高,而长隆要求不能看到外挂的音箱,”广州创益的总经理颜福如先生说。“我们将音响设计方案与负责内装的Studio HBA 充分沟通,使得最终的方案既美观又不会牺牲直达声效果。”



640 (10).png
271座的报告厅



报告厅采用类似剧院的扩声系统,前场由左中右三只TW Audio T20提供覆盖,后场使用左中右三只TW Audio M15补充。它们全部暗藏在天花装饰里,装饰板开口保持开放,使得观众席能被直达声覆盖。环绕声共采用10只TW Audio FUN6扬声器,每边各5 只安装在两边墙壁的黑色条形装饰里,黑色造型与灯条相间,与报告厅简洁明快的装修风格融为一体。低频由两只TW Audio FUN30 Sub双15寸超低补充,每边一只安装在舞台两侧的透声布后面。所有扬声器由三台RAM Audio Z440和两台T1204功放驱动。舞台返送配置了两只由RAM Audio Z440功放驱动的TW Audio M12,以及两只JBL LSR305有源监听。


640 (6).png
TWAUDiO M6扬声器



音源包括讲台上的Shure MX418D/C鹅颈话筒以及两套Shure ULXD2/B58无线手持话筒。另外为了应对一些重要会议要求,系统还配备了五套Bosch Dicentis数字无线会议系统。另外还有一台蓝光DVD机和一台Denon DN-700AV解码器,可以播放7.1声道的影音素材。



视频和灯光系统方面,舞台背面满墙安装了一块约12米x5米的长隆定制品牌1.9mm 像素间距巨型LED屏。舞台的灯光效果由两道顶光和一道面光渲染,采用夜太阳品牌,型号包括SPC051H 舞台面光灯、SPC049K LED PAR灯和GPS006G平板LED三基色灯。其中面光灯也被巧妙地隐藏在的大厅内部装饰结构里。舞台两侧和观众席的中央上方总共装有三个摄像头,既可以录制一些重要的会议或活动用于后期剪辑制作,也方便工作人员通过控制室的显示屏观看现场的情况,做好即时灯光音响服务。对于在舞台上有多名重要发言人的会议,摄像头还可与Bosch Dicentis系统的每支话筒联动,捕捉发言人的影像在LED大屏里播放出来。



视频系统的核心是一台AMX DGX1600-ENC数字媒体切换器,它与HDMI或VGA接口提供的音视频信号、蓝光DVD播放器、摄像头以及巨型LED屏相连,最大矩阵切换为16 x 16,并支持4K与高清视频内容。报告厅的墙壁、地面和舞台上配备多个多媒体插座盒,里面配有3个音频输入和输出以及两个以太网接口,方便演示人员在不同地方灵活接入音视频素材并输出到LED屏进行演示。



音响、舞台灯光、室内照明、空调、矩阵切换、LED大屏等系统全部接入到AMX的 NX-3200中控主机,通过编程实现在一个入墙式AMX MXT-1001十寸触摸屏上对所有系统的控制。总共有四种预先设定好的常用模式,包括会议模式、影院模式、节能模式以及离开模式,另外预留了四个模式用于日后扩展。用户只需按下触摸屏上的一个按键,就可将上述六个系统调节至模式设定的状态。触摸屏上也可实现一些个性化的控制,例如LED屏可以做成全屏、两分屏、四分屏、五分屏,还可以控制室内照明的九排灯具每排的开关以及亮度。系统另外配有一台装有AMX TPC-IPAD控制程序的IPAD平板电脑,方便用户在大厅的每个角落进行灵活操作。对于更复杂的舞台灯光音响效果,则通过Yamaha CL1调音台以及夜太阳品牌的GM089M调光台实现。



长隆大厦的主楼和副楼各楼层分布着大小共83间会议室。广州创益按照会议室的用途和AV 系统配置将它们分为A、B、C、D、E五种类型。所有的会议室门口都配备白色的Crestron TSW-1060 10寸预约屏,能清晰显示会议室的排期。TSW-1060与长隆第三方定制的会议预约平台相连接,用户只要在平台上勾选所需的AV设备、时间,会议室的门禁就会在开始前5分钟向预约用户开放,并自动打开所有预约设备。会议结束前15 分钟系统会提醒用户,实现会议室无人值守。



A类会议室有43间,其作用相当于部门内部洽谈室,因此AV设备的配置也最为简单,只有一台75寸的超高清电视机以及包含HDMI、VGA、以太网接口和3.5mm音频接口的插座组。


640 (7).png
A类会议室



B类会议有28间,每间安装四只由Crown CDI1000功放驱动的JBL Control 16C/T 6.5寸吸顶扬声器,一台长隆定制品牌的5,000流明超短焦激光投影机,一个120寸的投影硬幕。桌面上的多媒体插座提供HDMI、VGA、以太网以及3.5mm音频接口。B类及以上的会议室均配备Barco CSE-200无线投屏演示系统,用户只需将类似USB的按键连接到电脑,就可以演示内容无线投影到屏幕上,免去接线麻烦。会议室提供HDMI、VGA、3.5mm音频接口和以太网接口。空调、照明、音响、投影、矩阵切换、窗帘等设备通过一台AMX DVX-3256HD-SP中控矩阵一体机集成,用户可以在一个入墙式7寸AMX MXD-700触摸屏一键式选择普通会议或投影会议两种模式。


640 (8).png
B类会议室



C类会议室有六间,两间相连地分布在三个不同的楼层。这里主要举办像头脑风暴一类的会议或小型活动,座位可灵活安排。两间会议室可开可合组成大小不同的场地。每间会议室装有四只JBL Control 16C/T 6.5寸吸顶扬声器,一台Vivitek DU7090Z 6,000流明投影机以及一块Grandview 120寸电动屏幕。由于会议形式并不固定,这里没有配备中控系统。

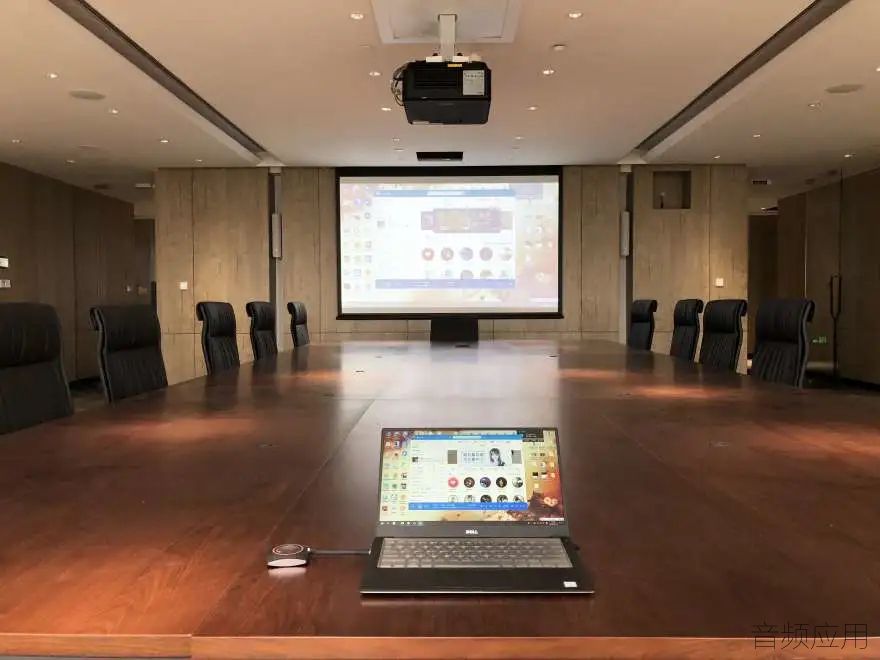

D类会议室有4间。AV设备配置与B类会议室相似,只是在普通会议和投影会议的基础上增加了视频会议模式。为此,这里会议室增加了Polycam Realpresence Group 550视频会议设备,包括一个摄像头和桌面全向麦克风。相比起B类会议室,这里使用的投影设备更为高端,包括一台Vivitek DU7090Z 6,000流明投影机以及一块Grandview 120寸电动屏幕。音频设备同样采用四只JBL Control 16C/T 6.5寸吸顶扬声器,并使用AMX DVX-3256HD-SP中控矩阵一体机和AMX MXD-700触摸屏作中控系统集成所有机电类设备实现一键式操作。



D类会议室



两间E类会议室面积更大,主要用于召开集团级别的会议。这里在D类会议室室设备的基础上增加了两条JBL CBT 50LA-LS音柱,一台75寸电视机,以及使用Shure SLX24/SM58作音源。其他设备与D类会议室类似,包括4只JBL Control 16C/T 6.5寸吸顶扬声器、一台Vivitek DU7090Z 6,000流明投影机以及一块Grandview 120寸电动屏幕、AMX DVX-3256HD-SP中控矩阵一体机和AMX MXD-700触摸屏。



640 (9).png
E类会议室



另外还有一间董事会议室和一个贵宾休息室,董事会议室的AV设备在E 类会议室的基础上增加了Bosch的DCN系列可升降无纸化会议系统。而贵宾休息室则在D 类的基础上增加了Bosch Dicentis数字无线会议系统。



由于会议室数量众多,涉及多个第三方系统,加上施工时间很短,广州创益通过保持与长隆业主方以及室内装修公司Studio HBA的密切沟通与配合,使得项目顺利交付。



长隆大厦是长隆集团第一个真正意义上的总部大楼,建成后达到国家颁布的《绿色建筑评价标准》中的最高三星级标准。大厦内还设计了物联网综合信息可视化管理平台,实现广州、珠海、清远三大园区营运数据可视化。“长隆大厦是极少数能够将物联网概念落地的大楼,就AV设备的投资、档次和规模而言也是业内的一个标杆。对于能够参与这样一个代表性的项目,我们深感自豪。”颜先生最后总结道。
