大型场地扬声器设计指南 | 中型尖顶礼堂

9127370

大型场地扬声器设计指南 | 中型尖顶礼堂

该系统设计模板描述了典型的扬声器布局，用于中等大小的礼堂场地，带有高高的倾斜天花板，全角的前围空间和高架后排座椅。

系统设计

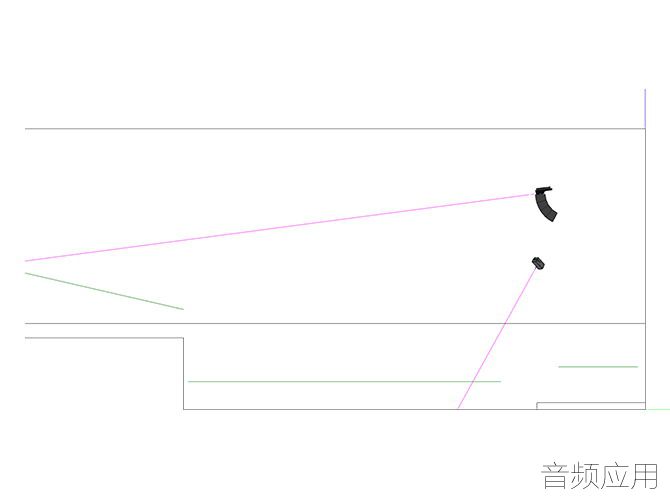

在这个房间的系统设计中，主阵列覆盖了大部分的座位区。补声扬声器位于两侧，覆盖于外部前方会众区域。

虽然坚硬的室内表面和较高的天花板高度可以增强演唱和器乐演奏的效果，但同样的较高挑空也会降低语音质量，使节奏更快的音乐变得模糊。中央主阵列安装得很高，将覆盖除最前面的右、左座位外的所有座位。







‍IC6-1082为这些区域提供定向覆盖。这也改善了声音的方向性，帮助前角的听众将注意力集中在舞台中央区。‍



设备清单

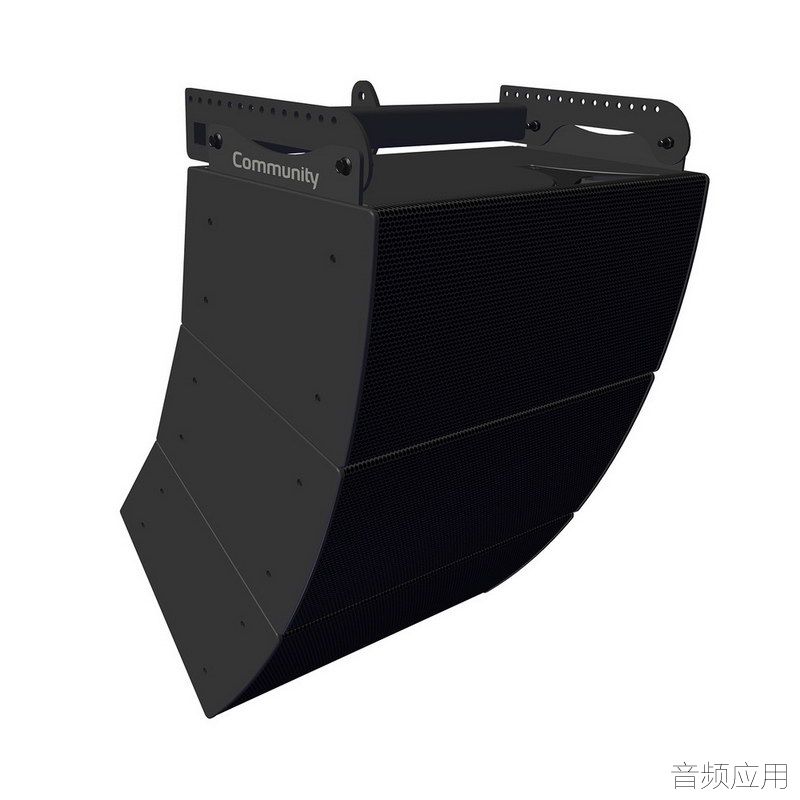

Community IV6-1122/15(主阵列)*4
» IV6模块化垂直阵列
» 12英寸2分频，额定波束宽度(高x 宽)
» 1122/15-120°x 15°(主阵列)



Community IV6-GP-AF*1
» IV6 Glidepoint™ 滑动吊点阵列框架

Community IC6-1082/96 *2
» (左/右补声) 高输出 8-英寸2分频固定安装扬声器
» 52 Hz 至 19.5 kHz
» (高 x 宽): /96 - 90° x 60°



Community IVY1082*2
» 垂直吊架用于 IC6-1082



Community ALC-1604D*1
» 控制型扬声器功率放大器
» 4 通道 x 1600W + DSP 和 Dante (IV6-1122/IC6-1082)
