Sony无线耳机WF-XB700，为低价位而牺牲佩戴体验？

6936487

Sony无线耳机WF-XB700，为低价位而牺牲佩戴体验？
+ C! x# M" [* D; n! X) U
5 J' w3 Y! k; c  K" OWF-XB700，索尼于今年发布的一款真无线重低音耳机。这也是索尼首次将招牌EXTRA BASS重低音调音技术引入真无线耳机系列。
0 A( Q, d7 x7 K
8 v, F' f% v. l4 F" y4 P+ T2 {+ {
/ u5 k$ I% q7 @8 l5 S5 ?PS：拆解内容及分析物料信息都以拆解设备为准。
% n$ C0 C  O0 ~: u! ~/ [% C7 h/ n/ S
1 ~* z- S7 i, }2 d: ]4 k耳机拆解

取下耳塞后， 发现耳塞与耳机内都没有防尘网。
; d6 u7 e( T6 A8 ]$ k
3 r1 |4 ^9 ?' J5 ]  O" n8 ?# U

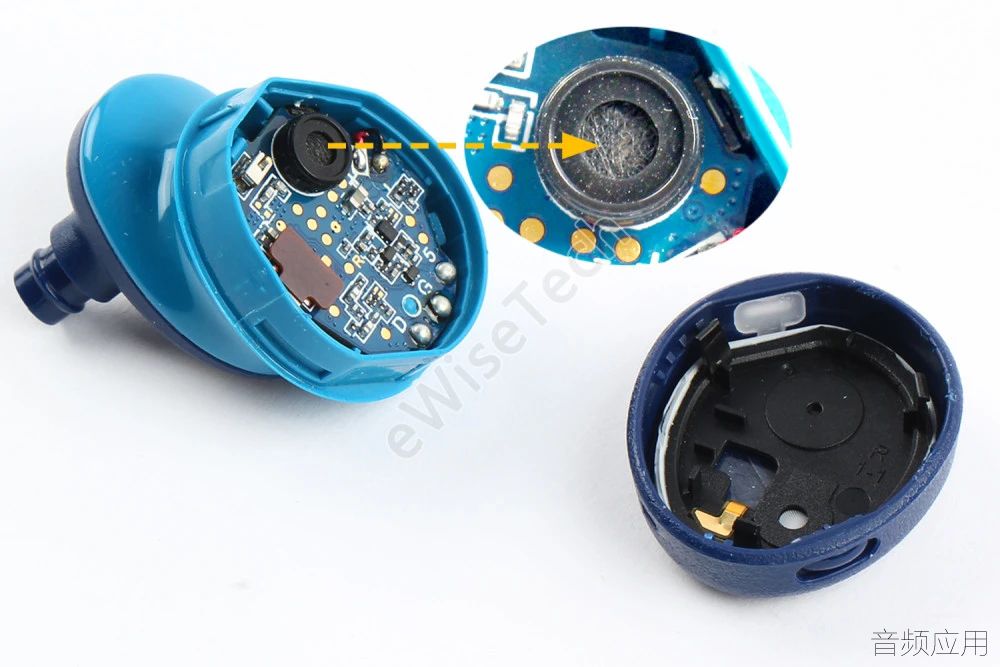

但是由于耳机支持IPX4级防水设计。所以后盖和机身不仅通过卡扣，还有胶固定，需加热辅助取下。耳机选择了驻极体麦克风，麦克风上还装有硅胶保护套。
0 A$ H, `: ~6 F9 ]- v9 d
5 r' e# ^1 x# F' T4 O. E
8 u* h7 R# J5 c% u! z% U机身侧边LED指示灯位置贴有透明塑料片，按键位置贴有黑色泡棉。
, o* \. B0 r, z+ p
# o* \% _0 Y. F  E0 t1 x
天线为PFC天线软板，通过双面胶固定在盖内，与主板通过弹片连接，还涂有一层白色胶用于防水。耳机没有使用触摸控制，而是通过两个耳机侧面的实体按键进行操作。取下天线模块后，按键也可以一起取下。

3 C* I; v* [3 ?( `) |0 ?5 p% X
# i; |2 p6 q2 \4 n主板通过卡扣固定，和底部的动圈单元模块通过两根导线连接。主板与电池的一极通过弹片连接，正面的白色泡棉也留出了弹片位置。主板上的充电触点都带有防水胶圈。
. x: A) P# o1 q# j

5 t- Q5 E7 Q% e6 c4 y, U3 W; S取下白色泡棉，可以看到主板上面的蓝牙主控芯片。

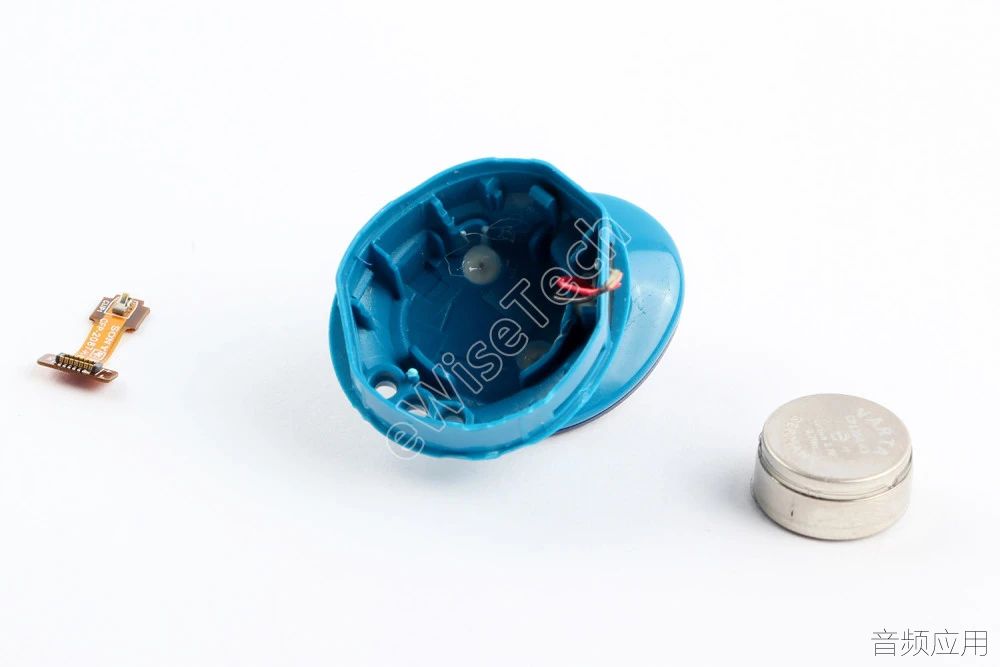

电池上所用的固定胶粘性很强。由于电池的另一极是通过软板和主板连接，连接软板也通过双面胶固定。

2 |- n. h# W! M
耳机电池是德国VARTA公司的CP1254 A3Li-ion电池，3.7V，0.2Wh。
! N% l9 Q( _5 m# E' e* @  p

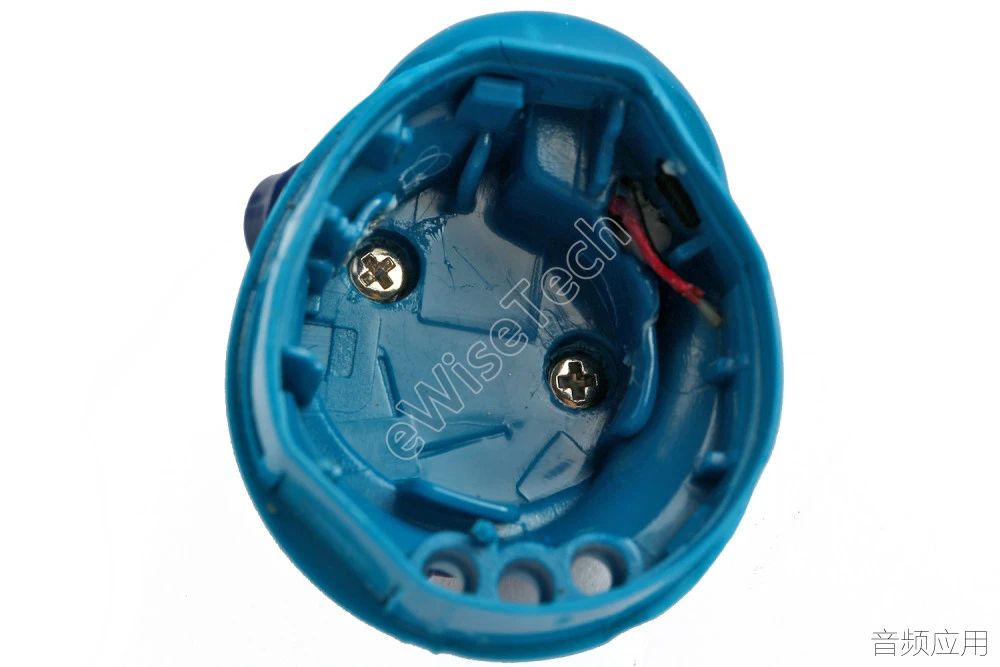

3 M) D5 X# j) L9 g" i. T" V后端电路部分拆解后，可以看到前壳和中框之间的固定螺丝。


8 L: o% b7 Z! G' o' w( J7 M# J取下螺丝后，加热融化缝隙中的胶后，将动圈单元分离。

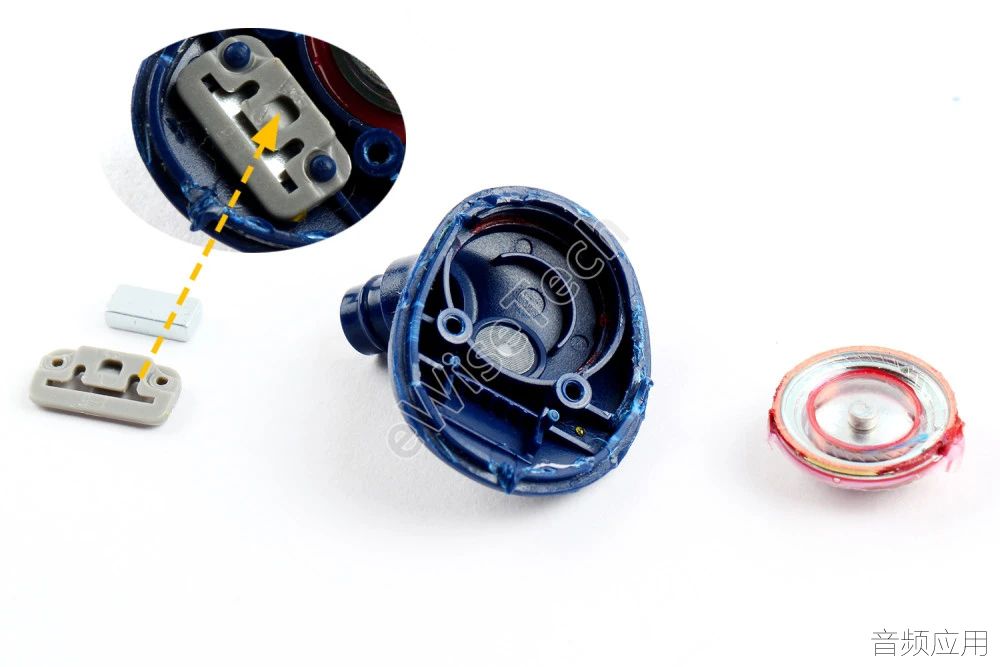

- C, \0 Z6 [% C" r4 e重低音单元通过胶粘贴，另一侧磁铁使用一块塑料面板固定。塑料面板通过热铆工艺固定在动圈单元上。


动圈单元的实测数据。
$ A, Z/ ^6 L, K; [( |, S- r1 ^
3 v$ ~2 [8 Z) ~' _) T
1 V0 ]0 a/ D# W( |耳机拆解总结：相较于其他耳机，WF-XB700没有使用触控的方式，而是在侧面添加了一个实体按键进行操作。

整体选用了三段式结构，将音腔与电路划分开。内部多处都使用了密闭的白色防水胶固定。内部还使用了隐藏螺丝固定。拆解相对很复杂，并且拆解后基本无法复原。耳机拆解到此告一段落。
2 @8 x; h3 f2 c; G: |2 _5 J# q$ Q+ s

6 j! Q" s5 |0 e) h' C6 O9 `! o充电盒拆解

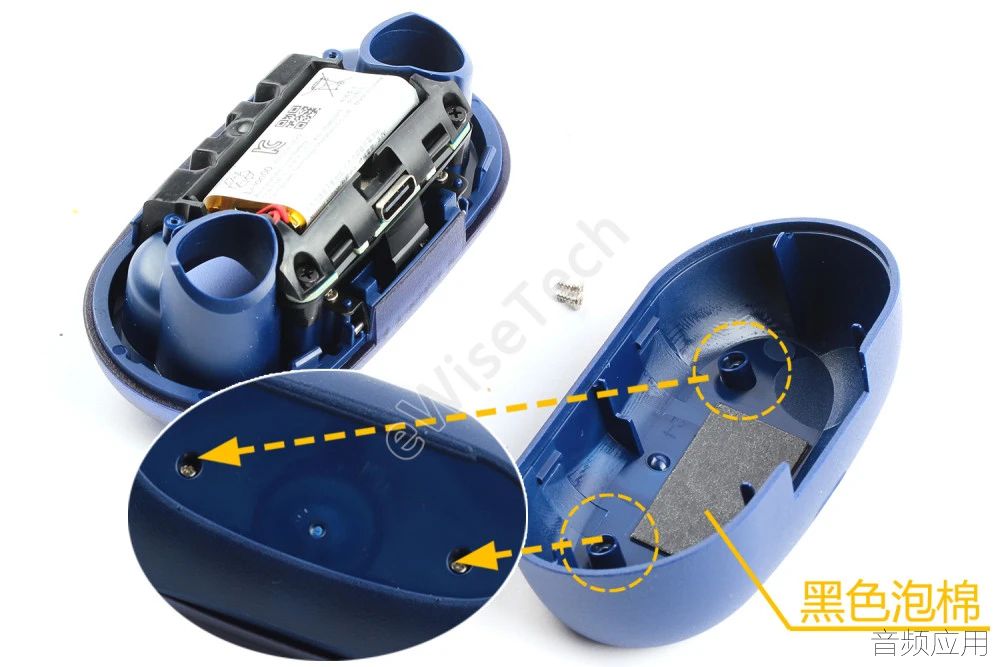

" Q' c' r/ s2 `) u) _1 |9 ~当然，充电盒也要继续拆解。突破口在充电盒背面标签下的螺丝，拧下螺丝后，可以取下底壳。底壳内还贴有黑色泡棉。
! J- P; g( C. i7 A( e

! I1 h4 Z9 j- S% W* ^内支撑通过螺丝和卡扣固定在中壳上面，电池固定在内支撑上面。
2 W% A' v6 P& j& V6 W8 y
) a% G' V' D$ L; v2 p' s% z7 f! B

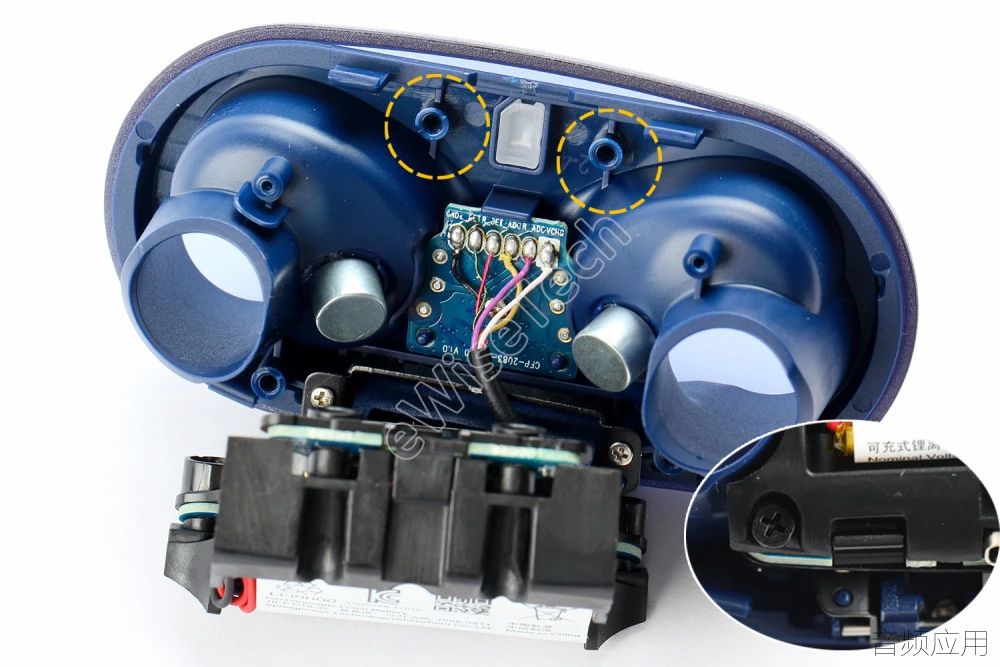

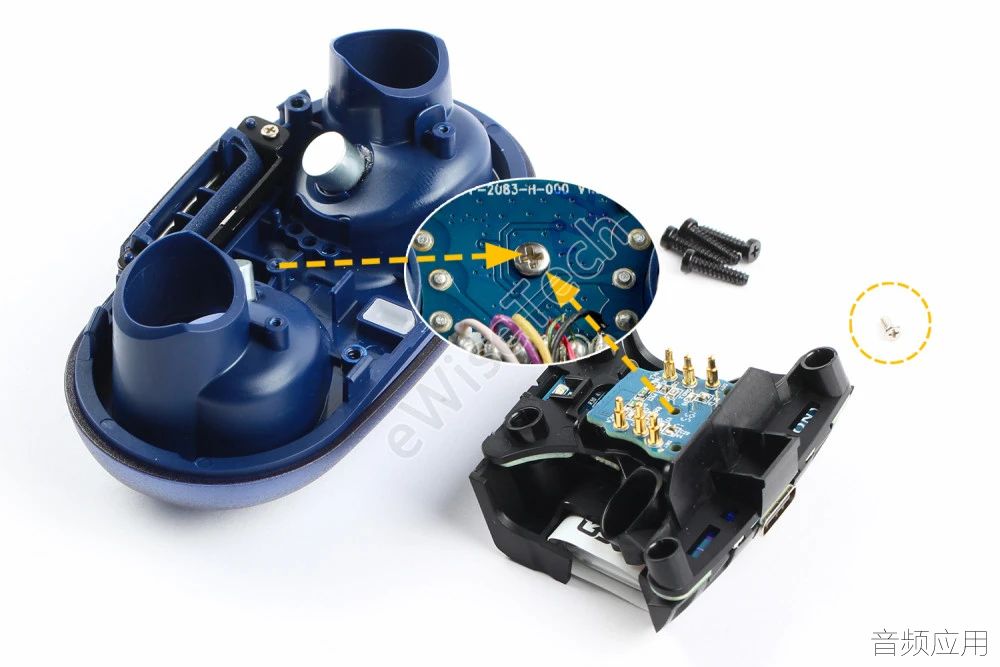

8 X/ V8 K. G1 k6 k9 P* |1 m取下内支撑，可以看到充电盒副板通过一颗螺丝固定在中壳上面，拧下螺丝后，中壳部分可以全部分离。
# c/ P5 r: M- P3 `
# _* g: H/ _* z
# a& [& f8 M: P* m6 F2 K* f7 k% ^中壳上有两个磁铁用于与耳机吸附，另指示灯部分带有塑料的白色灯罩。
6 G3 V1 r- _" b) r+ P5 C

内支撑通过两个卡扣叠加在一起。电池通过双面胶固定在内支撑上。

1 z8 m, m0 {  C! B" ]$ \
电池以及副板都通过导线和主板进行焊接固定，使用烙铁分离。


! M! K( S/ |: I1 }/ `充电盒电池是深圳曙鹏科技的621733，3.7V，300mAh/1.11Wh Li-ion电池。

' `. g5 U* P% }4 m4 _

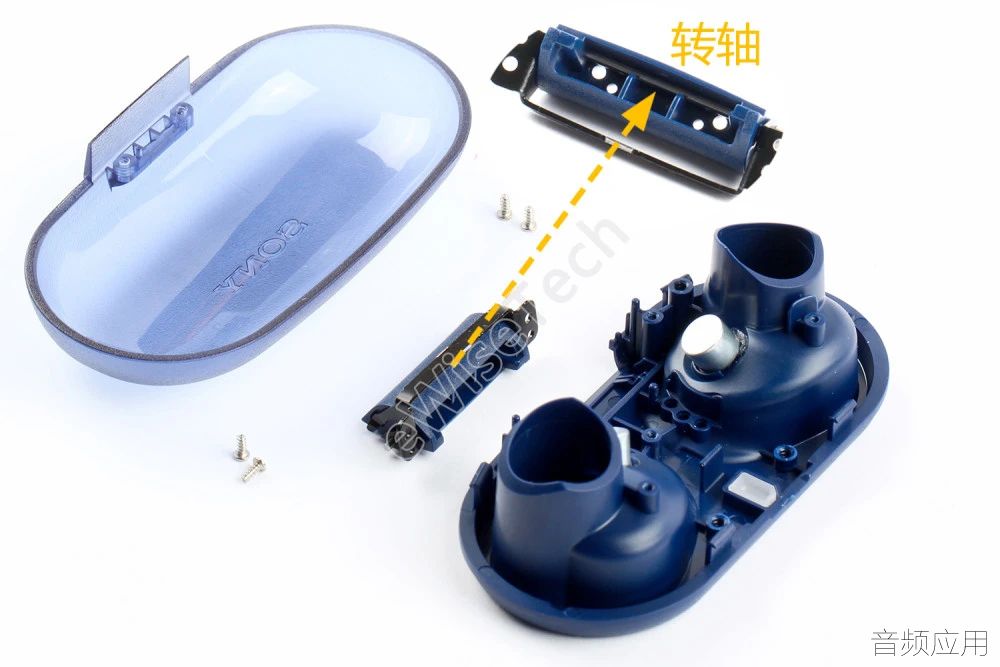

  d$ M' M  O* U; T/ q中壳和上壳通过一个转轴以及螺丝固定，拧下螺丝，分离中壳和上壳。


3 R' L2 X4 C( J, ^! B% Z. O# W
充电盒内主板使用了双层内支撑结构固定，一侧为充电锂电池，一侧为副板。这一固定方式，目前还未在其他设备上拆解过。
, [  U; ?) a8 }6 O# {  Y. `; F$ c% P' p
主板ic信息

主板背面主要IC（下图）:
3 S) ~% N! H  S: F

1：蓝牙主控芯片
0 s1 X7 L, P! ^, E  n
2：一体化电池管理芯片
4 k' j- J, j2 Z2 E6 o1 u
充电盒主板正面主要IC（下图）:

7 Y0 _5 ?, x7 r" j8 f
1：STMicroelectronics- STM32F070F6P6 -ARM Cortex-M0芯片
& E7 x/ Z; `; w+ Q) r  N, M$ D) o
: [2 Q) r! ^& Y* f- \$ B- j& p, \3 ]( X9 v2：电源管理芯片
2 G- I3 i. {; ~5 d
总结信息

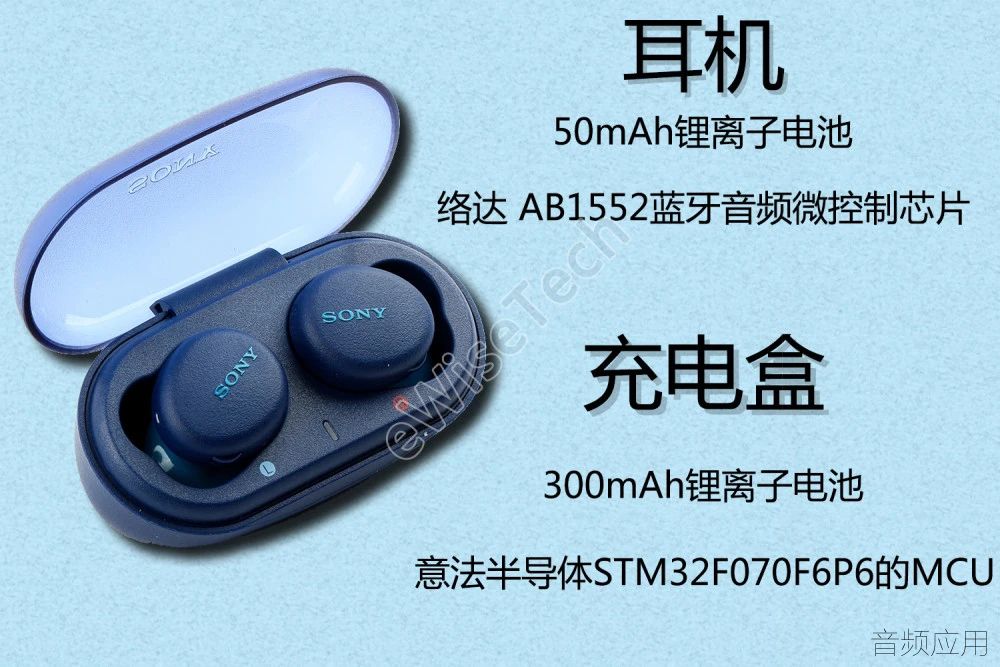

整个耳机以及充电盒的结构都是比较少见的。防水等级为IPX4，所以可以在看到很多在结构设计方面做的防水措施。由于WF-XB700耳机是首款引入EXTRA BASS重低音调音技术的真无线耳机。所以选择的动圈单元尺寸约12mm，并且支持索尼招牌的EXTRA BASS重低音调音技术。（编：Judy）
) S( E  s1 L7 y- T4 ]" r2 \
2 D( Q# ]( F. j0 U
0 Q+ J1 e9 @$ F7 e5 y这款耳机的拆解已经被eWiseTech搜库收录咯
) v2 r, G* p2 K$ A
! j: e; r* K4 T4 USony - WF-XB700-LZ

对别的TWS耳机感兴趣？来eWisetech搜库里可以查询到多款设备的拆解！
