DESIGN CORNER|扬声器系统设计指南--学校篮球馆1

该系统设计模板描述了常见的学校篮球馆的扬声器设计。两种情况的主要区别在于它们在声音上如何覆盖场地。场地扬声器安装在中心球场上方的位置。

传统覆盖方式




本设计方案显示了典型的120英尺(36.576米)乘100英尺(30.48米)的体育馆的扬声器选型和点位建议,体育馆桁架底部到地面的高度为28英尺。看台高达14英尺(8.5344米)。覆盖看台的扬声器安装在第一排前面约20英尺(6.096米)的地方,超过70英尺(21.336米)的看台可能需要每侧4个或更多扬声器。球场扬声器为球场和场地内的座位提供全面覆盖。



设备列表





以下是本设计中使用的扬声器和放大器设备列表:

方案 A







在非声学处理的空间中,具有良好的角度控制(提高语音清晰度)和适度的SPL。

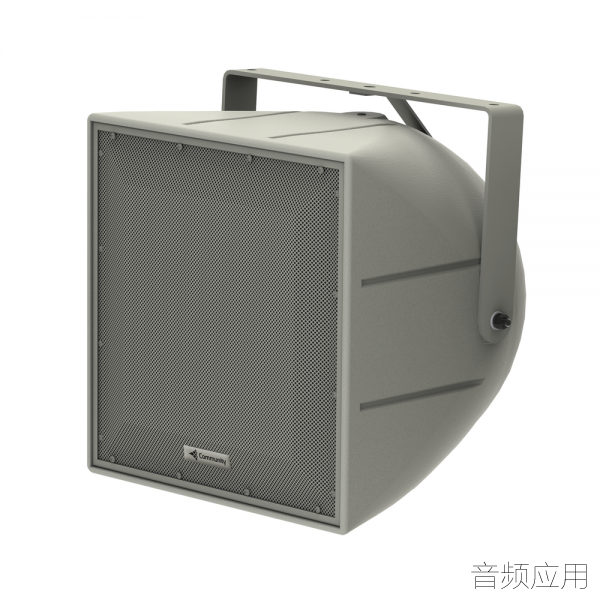

Community R.5-94Z *6
»  紧凑型2分频全频号筒负载扬声器
»  85 Hz – 16 kHz
»  (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
»  覆盖看台

Community R.5-99Z *2
»  紧凑型2分频全频号筒负载扬声器
»  85 Hz – 16 kHz
»  (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
»  覆盖场地


Community ALC-1604D *1
»  控制型扬声器功率放大器
»  4 通道 x 1600W + DSP 和 Dante

方案 B



低频延展较少,但语音清晰度极佳,SPL适中。


Community R.35-3896 *6
»  8英寸超紧凑三轴三分频号筒负载扬声器
»  80 Hz - 16 kHz
»  (H x V): 90° x 60°
»  功率:200W,100W,50W, 25W (@70)
»  覆盖看台

Community R.35-3896 *2
»  8英寸超紧凑三轴三分频号筒负载扬声器
»  80 Hz -16 kHz
»  (H x V): 90° x 60°
»  功率:200W,100W,50W, 25W (@70)
»  覆盖场地


Community ALC-1604D *1
»  控制型扬声器功率放大器
»  4 通道 x 1600W + DSP 和 Dante

方案 C







更具音乐性,更高的SPL,更好的角度控制性能。超低音扬声器通常会添加到此系统配置中。


Community R.5-96MAX *6
»  12英寸2分频高输出高性能同轴号筒负载扬声器
»  70 Hz- 20 kHz
»  (H x V): 66 (60° x 60°), 96 (90° x 60°)
»  覆盖看台

Community R.5-99Z *2
»  紧凑型2分频全频号筒负载扬声器
»  85 Hz – 16 kHz
»  (H x V): 66 (60° x60°), 94(90°x40°),99(90°x90°)
»  覆盖场地


Community ALC-1604D*1
»  控制型扬声器功率放大器
»  4 通道 x 1600W + DSP 和 Dante
