从舞美及音视频设计角度，看2020年江苏卫视春节/元宵晚会
, V5 r& B1 N4 g1 R* r+ `( F
) `! u, L/ B& c5 h2020年江苏卫视春节/元宵联欢晚会（以下简称江苏春节/元宵晚会）以“幸福合家欢”为主题，采用歌舞、相声、小品、魔术等多种艺术形式，以高品质内容为底色，弘扬时代精神为方向呈现出两场精彩视听盛宴。两台晚会都是在廊坊大厂影视基地9号棚录制，棚的总面积为3 000 ㎡，可提供总电量为1600 kW。由于本次江苏春节/元宵晚会舞美主要用背景屏、天屏、地屏、条形屏等1 300 ㎡的LED屏幕构成，以及千余盏灯具，用电量超出场地的供电量，所以，增设了发电车为LED屏幕以及灯具供电，其余如转播车、音响系统等使用现场电源。下面概述晚会的灯光舞美设计，介绍视频系统、音频系统、通话系统等系统的技术方案及实施。
; V  [0 p; U8 `, m! Y; |. @
1 ]! v0 ?& B( u& O2 d& y. H  f

4 t3 u5 O. `( Y8 h, ]! O1 灯光舞美设计

$ y$ L- [, i2 K& W6 g2020年江苏春节/元宵晚会的舞台延续了江苏卫视幸福合家欢的理念，并体现红红火火过大年的传统氛围，舞美设计融入祥云、折扇等中国元素，设计风格简约大气，营造出热闹喜庆的过年气氛。

1.1 舞台设计
8 l; B# g# r6 H' {2 f" I
! L: `* _, y2 [0 K整个舞台设计了3个区域，春晚主舞台区、元宵晚会主舞台区和中心舞台区，形成“工”型结构，并将观众观众区嵌入在3个舞台之间，如图1所示，打破了第四堵墙的理念，不仅拉近了演员与观众的距离，更将观众融入到整个舞台表演中，使得整个演出现场成为一个360°的大舞台。

& u/ `, d5 u3 s2 Z  G6 G
图1 舞美平面图
4 g3 C( u6 v& E7 Y% O! K! d$ O
& l4 Z2 h( Z* E' o0 g1.2大屏呈现
, H, P6 _) o8 T

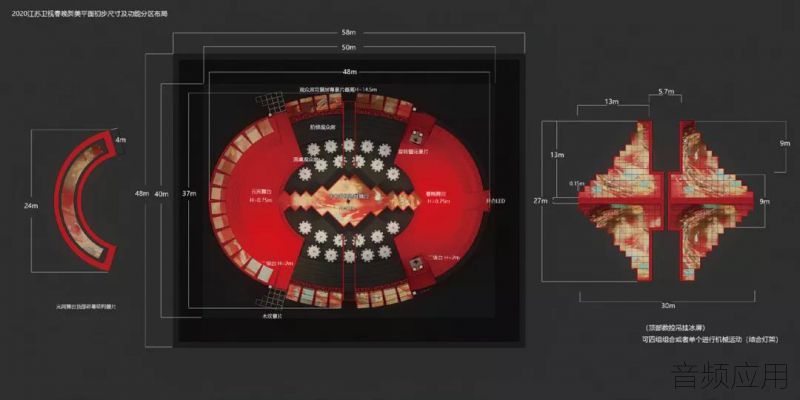

大屏的造型和内容的设计都有创新，共使用约1 300 ㎡的LED大屏，包括主舞台上可开合的屏幕和地屏；包裹在舞台周围的多个条形屏，它们矩阵的方式拼接出视觉素材；在中心舞台上方，有4块可升降的异形屏，周边用钩边的方式设计了条形灯具，在全景拍摄时提供更饱满的画面效果。舞台LED屏的总体视觉效果图如图2所示。


' M6 `* D: S: D6 S  U6 l图2 舞台LED屏的总体视觉效果图

1.3灯光设计

; E$ G  ?" K8 y/ H* E灯光系统包括1000多台灯具、3张调光台、11台NPU（网络处理器）、86个信号口等组成。

灯光设计依托舞美方案，在条形大屏之间设计了3种灯具排列组合使用，其中，染色灯主要用于色彩渲染，470光束灯用于气氛烘托，频闪灯用于节奏配合；面光灯位布置在舞台上方，根据演员朝向和走位现场调用；主要人物面光系统使用8台追光灯环绕整个舞台追光，通过照度、色温等数据有更好的人物光效果，在舞台地面镶嵌一圈LED灯带，作为人物脚光使用，消除人物蝴蝶影，使人物画面更干净。舞台的灯光效果见图3。

3 s2 `! x9 H3 ?3 H8 Q
6 ^& y* o! c" h6 s: k图3 灯光效果图


% b% Q" ]* y2 D: r+ n
2 高清视频系统
9 [1 ~# M9 r; Y5 r8 _

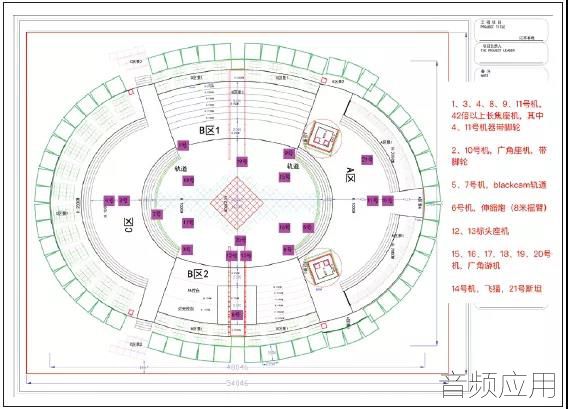

8 Q* [& e3 X6 e# E7 @- l  E/ C6 A# o高清视频系统方面，由江苏省广播电视总台4号转播车参与制作，摄像机机位布局如图4所示。
4 s* K( @: z; ~) n# g& k& F. Q9 N8 B' X

: ~7 `  j, E2 P图4 高清视频机位布局图
- W. B( e6 ]5 g" M# h8 P! W6 ^
( B3 Z& ?3 t0 y; h2.1机位配置

6 g5 `; L6 U7 t8 a摄像机采用17台讯道摄像机、1台摄像机（配无线图传）、3台 P1摄像机；镜头方面采用4支42倍便携式长焦镜头、2支55倍大倍率镜头、13支广角。高清视频系统采用的摄像机类型承重设备及镜头配置见表1。
* F# M6 T! N* q- ?& l# ^

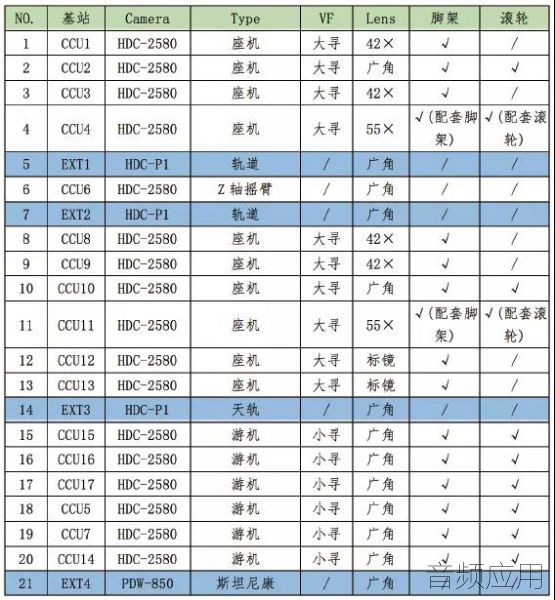

表1 摄像机类型、承重设备及镜头配置
- z/ B# Y5 i( p2 K9 }0 c
" H+ P; |9 i. Y2.2高清特种设备
. |" L: ~4 q  ]! H1 H0 H
高清视频系统配置多种特种设备，包括转播车提供1套斯坦尼康，2支大倍率厢式镜头，4支便携式长焦镜头；2条轨道摄像机、1台Z轴摇臂和1个天轨等。

2.3收录方案

* z$ W8 X1 n" P8 O对于高清视音频信号的录制，通过6台多通道录制系统录制，21讯道及主、备PGM等共计23路高清信号。多通道录制采用avid DNxHD mxf 120M格式，1轨视频，8轨音频；车上P2录制采用AVC Intra 100格式。录制的素材盘由卫视后期分批带回台内入卫视季播岛上载、剪辑。
9 q& L6 H: n6 x( z
% [# w% `1 E; W8 t
2 k- i; \6 W4 K
3 音频系统
+ C1 `, m. s$ t! N2 @: n) q+ D
2 ~' J, S5 _% m. s. r现场音频系统依旧分成PA、monitor、OB三部分。基于此次舞美的工型台两面观众的情况，PA和Monitor工位位于舞台一侧的同一位置。系统路由机柜位于观众席背后，传声器工位在上场门。OB间位于三楼。系统信号通过音分一分为二分别送到PA和Monitor，PA和OB共享一个舞台接口箱（Stage Box）。

3.1现场音频系统
8 y5 U6 g1 T! X6 D) N% q
$ W  k/ ?9 f" i1 i" }6 ?此次春节/元宵晚会采用录播的方式，相比直播方式，系统略有简化。现场音频系统主要分为以下几部分：前端无线传声器系统；以调音台系统为核心的数字路由、处理模块，包括FOH调音台、Monitor调音台；现场扬声器系统；以及IEM、音频通话等其他设备，音频系统框架见图5。调音台系统采用了统一的系统，相比于传统的音频系统，无线传声器模拟信号接入舞台接口箱，进行一次A/D转换后，一直到录制音频工作站并在数字域完成。通过这样的设计，既减少了信号联通过程中，传统模拟音频分配器庞大的走线工作量，又避免了多次数模转换带来音质的损失。
  r: N3 g: Q" S% T/ p

图5 现场音频系统图
6 _! ]" V5 m2 \+ _. R& A! o) f
3.2OB收录系统
* w/ \# N/ M. N$ ?" Q6 P2 V( b" w2 }) `
/ y  w! J2 u3 Z) \' J使用1张调音台输出混合分轨信号送转播车录制，2台工作站同步记录所有分轨音频信号，以便后期剪辑和混音使用。

/ Q/ @% g3 W: q. q* ~% h+ x
; d8 Q3 ~" U" l4 S& Z, @0 B
( C9 o3 X& ^+ S8 ~* s4 通话系统
' s/ R( m! E; I2 Z

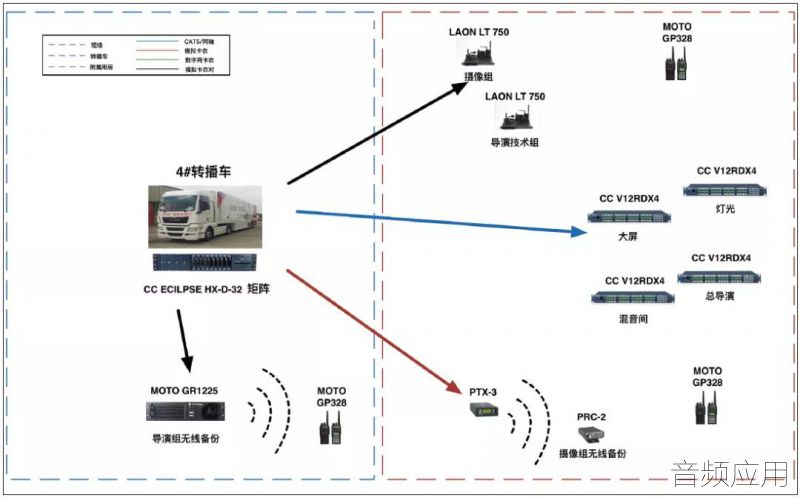

通话系统以总台4号转播车数字通话矩阵为核心，32通话面板、LT750、PTX-3无线IFB等设备以四线/两线的连接方式通过光纤、同轴电缆、网线、卡农线等线缆连接到Eclipse-HX-D-32P矩阵供给各工种使用，通话系统框架如图6所示。灯光独立PARTYLINE系统使用RTS有线PARTYLINE系统实现。

( ^  D7 @7 D$ w5 k/ [
$ q1 _' M8 s* i/ l0 ?( r0 L# k图6 通话系统框图

4.1 转播车及现场
' {, U. f+ |5 Q5 {% ?) [8 z1 Y
9 Y" [2 C3 S5 n/ t0 g# B# D转播车内部各工位所使用通话面板为成熟固定通话系统，包括导播、字幕、放像等多个工位；现场及附属用房各集中工位（总导演、灯光等）的通话面板使用网线与矩阵连接，实现与所有工种通联。

( m; \* B, W  v8 X; T' p7 ^% B现场架设多套供导演组、技术工种及无线摄像使用的无线通话器，使用模拟四线或者网线与转播车内的通话系统的连接；无线通话器使用无线通话系统，有可外接远程天线实现大面积区域覆盖的能力，可以满足位于演播现场区域的流动工作人员的节目组内部通联需求。
0 t% p, E7 ]4 x; a) X/ I
1 _% T  p) W3 [  \" ~4.2灯光独立通话系统

通话团队使用经典、明了的PARTYLINE通话系统方案来完成灯光团队的内部通联需求。灯光独立通话系统由一条PARTYLINE组成，系统架设较为简洁，由一台RTS PS20供电器为PARTYLINE供电，然后使用模拟卡农线串接多只RTS BP325腰包，满足演播现场灯光团队多位灯光师和追光组灯光团队内部通话需求；同时灯光独立PARTYLINE，还架设有一套2.4G无线通话供灯光团队工作人员流动使用。
