HDMI/DVI/DP 三转一双模开关转换方案AG7110|AG7110应用

QQ1659747718 · 发表于 2020-3-14 16:30:47

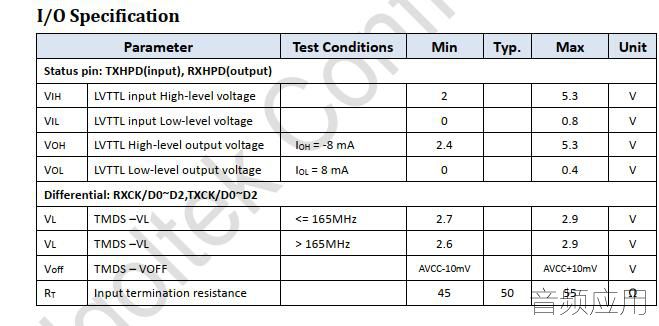

AG7110 特征
•单电源 3.15V~5.5V
支持交流耦合和直流耦合输入
支持 HDMI、DVI 和显示端口输入
兼容 HDMI 1.4b 规范
兼容 DisplayPort 双模 1.1 标准版本
每个通道最大 TMDS 吞吐量高达 3.4Gbps（总计 10.2 Gbps）
最大像素时钟频率高达 340MHz
支持 4K2K@30Hz 分辨率
嵌入 RC 以排除外部晶体
嵌入 5V 至 3.3V/1.2V 调节器
在每一个高信号输入点集成 50 欧姆终端电阻
支持 3 个 GPO 端口启用 LED 指示灯
支持 GPI 在自动或 MCU 模式之间进行选择
（参见 AG7110 应用说明）
自动 HDMI 插件检测
在没有外部 MCU 的源设备，内置端口激活电路
支持远程控制器的外部 MCU 接口应用
为省电而实施的挂起模式
实施自动均衡设计以支持不同长度的电缆
实施信号扩展设计以支持长电缆
封装和包装方式
LQFP-48/QFN48 7X7mm 包装尺寸
扩展商业温度范围（0°C 至+70°C）应用
AG7110 应用途径
投影仪
A/V 接收器
机顶盒
游戏机
电视/监视器
媒体中心
个人电脑/笔记本电脑 AG7110应用方式带联系方式.png

AG7110 概述
Algoltek AG7110 芯片是数字视频接口（DVI）或高清多媒体接口（HDMI）或
DisplayPort 双模开关，最多可将 3 个 DisplayPort 或 DVI 或 HDMI 端口切换到单个显示
接收器设备。最大带宽为每个通道 3.4Gbps，并支持深色技术。它的功率较低，在大
多数应用中，操作不需要外部电源。AG7110 可节省空间，有两种 LQFP48 和 QFN48
两种封装方式，并在 0°C 至+70°C 温度范围内正常工作。

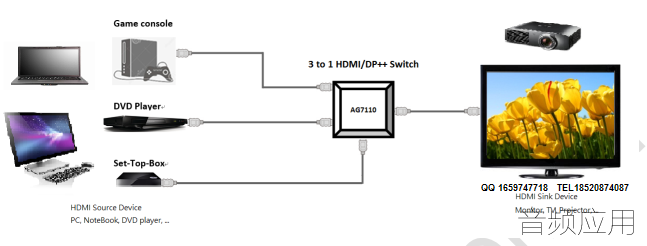

图 1 HDMI/DVI/DP 三转一双模开关的应用
一、AG7110 系统框图和功能描述
1.AG7110 结构方框图
