音响行业正处于模拟音响阶段向数字音响阶段的过渡阶段，数字音响已成为音响的必然的发展趋势，数字产品，现在已在社会得到大量的应用。产品的更新换代，使音响技术已从传统的模拟技术转向数字音响技术。

我们现在常常用到的音响数字产品是：数字调音台、数字处理器、数码卡拉OK效果器等。在数字调音台的使用中，我们往往觉得特别困难、困惑、难以下手，不知所措。

圣多玛音响有数字调音台的培训。有关数字调音台的学习，谈谈一些心得：数字调音台包含数字处理部分功能，数字处理器的理解和掌握，也是我们学习和掌握数字调音台的基础。


常见的数字音频处理器有：




一

现代化数字声频扩声系统




现代专业音响系统五个组成部分：

1.音源

将声音转变成电信号  ------ [能量转换，声传电]

2.调音台

收集各种音源的电信号，控制各种音源的音量大小，调整各种音源的声音，混合然后输出，控制各种输出口音量大小。（音控台，mixer）。------ [调音源]

3.数字音频处理器

针对各种音箱的特性，修正其频响，限制其功率，对齐各类音箱之间的发音时间（相位），各音箱音量比 ------ [调音箱]

4.功率放大器

将音频信号放大，驱动音箱发声   ------ [扩大音频信号]

5.音箱

将电信号转变成声音 ------ [能量转换，电传声]



01
传统模拟扩声系统


优点：大大简化了系统的设备连接，提供了快速的编程记忆和模式切换功能，提高了系统信噪比和稳定性。



02

模拟调音台+数字处理器音响系统





03

现代化数字声频扩声系统




二

1、什么是数字音频处理器及其原理优点

所以，随着时代的进步，科技的发展，数字技术的普及，数字音频处理器诞生了。

数字音频处理器是一种利用数字电路技术，把音响系统中有关系统状态控制的设备功能如分频器、延时器、均衡器及压缩限幅器都集成在一体的综合性信号处理设备。每个信号通道一般都配备了全部的信号处理功能，数字音频处理器一般有2~4个信号输入通道和4~8个信号输出通道，输入通道的信号一般可以自由分配到任意一个输出通道，也就是矩阵结构，咱们前面说调音台的时候介绍过了。这种有N个输入通道和N个输出通道的数字音频处理器一般被称为N进N出处理器，比如有3个输入6个输出通道的处理器就叫3进6出数字音频处理器。




02

数字处理器的优点

68698600

三

数字处理器的分类

01
针对流动演出的处理器



02

针对固定安装的处理器






03

集成处理器的功放




04

集成处理器的有源音箱




四

数字处理器的主要组成和功能

输入部分，信号处理和信号路由，输出部分。




01
数字音频处理器功能介绍：输入部分

一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括：

输入增益控制（INPUT GAIN）；

输入均衡（若干段参数均衡）；

输入端延时调节（INPUT DELAY)；

输入极性（也就是大家说的相位）；

输入压限（comp/limite）等；



02

数字音频处理器功能介绍：输出部分

输出输入分配路由选择（ROUNT)，

高通滤波器(HPF）；

低通滤波器（LPF）

输出均衡器(OUTPUT EQ）；

输出极性（polarity）；

输出增益（GAIN）；

输出延时（DELAY）；

电平（LIMIT）；



五

数字处理器的处理部分

1.增益  Gain

2.均衡  EQ   （参量均衡PEQ,高架HS,低架LS）

3.延时  Delay

4.极性  Polarity

5.分频  Xover（Cross over）（高通HPF,低通LPF）

6.限幅  Limiter

7.噪声门  Noise Gate

8.压缩器  Composer

9.全通滤波器 Allpass Filter

10.FIR滤波器    FIR




01
数字音频处理器处理功能介绍

分频功能：带通式滤波：高通，低通，把输入信号分成几个频段，让客户以最佳的频率范围驱动各扬声器。



数字处理器分频功能：

68698600

02

数字音频处理器处理功能介绍：均衡EQ的功能

EQ均衡器定义为EQ，是Equalizer的缩写，也称等化器。分GEQ和PEQ：GEQ表示Graphic Equalizer，意思是图示均衡器。PEQ一般调音台上的均衡器是PEQ （Parametric Equalizer）,意思是参量均衡器.它的作用就是调整各频段信号的增益衰减值。。EQ通过将声音中各频率的组成泛音等级加以修改，专为某一类音乐进行优化，增强人们的感觉。按个人喜好而定的真正EQ能够满足了不同的个人听音喜好。




03

数字音频处理器处理功能介绍：压缩和限幅

压限器的主要功能：限幅和压缩。

1）压缩或限制信号峰值，保护功放和音箱，防止损坏

2）压缩大信号，同时提高小信号，使信号变化比较平稳

3）提高打击乐的力度感与冲击感



数字处理器输出的限幅




04

数字音频处理器处理功能介绍

噪声门：输入部分的噪声门功能



扩展器（噪声门）的应用





05

数字音频处理器处理延时功能功能介绍

相位响应     Phase





六

数字音频处理器路由功能介绍：输入和输出通道链接

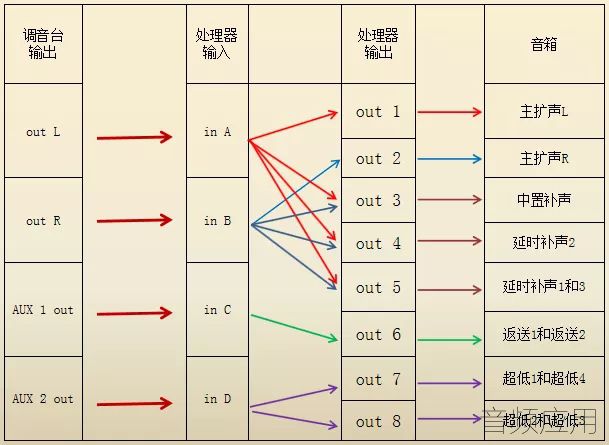

数字调音台路由含有三个部分：输入端口到输入通道，输入通道到输出通道，输出通道到输出端口




七

以测量为基础的处理器系统调试（节选罗维老师课件）



01
音响系统工程师的工作目标---客观，科学

1.观众区声压级分布均匀

2.观众区，调音位，舞台区，三处获得同样的听感和声压级

3.每一只音箱（或者每一组音箱，或者每一串线阵音箱），频率响应正常

4.音箱之间互不干涉（目标）



调音师的目标 ---主观，艺术

1.各音源声音正常

2.各音源混合音量比例正常

3.帮助乐队（或者歌手）完成后期的艺术加工

4.创造独具风格的听音感受





02

利用处理器，功放，数字调音台做均衡，相位，电平的调整




03

每一组（只）调试都有4个阶段（EQ，电平，相位，验证）


A.调主扩&超低

        EQ，电平，相位，验证

B.调前补&超低

        EQ，电平，相位，验证

C.调返送&超低

        EQ，电平，相位，验证

D.调音台监听&超低

        EQ，电平，相位，验证



注意：补声有：前补（FF）

                         侧补（SF）

                         后补（DF）
