为你发掘EDC Guangdong 2019扩声系统背后的技术细节
4 @* z: K+ R5 s
" A8 Q! c7 S/ J1 R/ x1997年始创于美国加州的雏菊音乐嘉年华（Electric Daisy Carnival，以下简称EDC）已发展为横跨四大洲的全球三大电子音乐节之一，每年吸引近一百万名电音乐迷，是Insomniac旗下最大型的活动及制作。



2018年，华人时代与Insomniac达成合作，将EDC这一IP引入国内。继去年上海站和广东站首度告捷后，EDC China今年再度携横琴音乐节，在占地近13万平方米的珠海长隆度假区举办。作为下半年最受瞩目的户外音乐节，EDC邀请超过60组艺人——包括“棉花糖”(Marshmello)、Yellow Claw、Alison Wonderland、Tiësto和Deadmau5等多位全球百大DJ轮番上演多元化曲风。
; R5 T. \: w8 M: q  z" f


9 j3 J6 q1 h+ v

- ]: q, H2 J( a8 J; h( I
早在7月的新闻发布会上，主办方已经宣布VUE为本次音乐节的官方合作伙伴。双方的合作源于今年5月在美国拉斯维加斯举办的EDC音乐节，其中量子谷舞台（quantumVALLEY）使用了全套VUE产品。
5 Q/ g+ M+ o% L! ^$ N
9 m' Y+ R+ Q3 r: H$ w# d- C
) y  u. Z3 c- T$ D: j& v) g$ p

' G$ Z( Q. b6 K0 W
  E& K; V' q1 b/ f) u0 G; B
  B+ l/ @! _4 \. ~“大家都对拉斯维加斯的效果很满意，尤其是超低音部分。”VUE的CEO Ken Berger说，“随后我们的中国团队与中国主办方商谈合作，当得知我们将为全部四个舞台提供音响设备后，我也感到很惊讶。”
/ ~/ T( @/ h4 ^! }

; R( X: k8 Y' H4 o1 `
0 P- @% L2 q/ z6 K( j' ~. @2 G$ e6 I
2 ]- z. N# b0 x- A8 B1 n# g
/ B# s: ?; w1 R' }
除了音乐节的四个舞台外，VUE还为Afterparty和艺人休息室提供扩声，共计使用了近500只VUE品牌的音箱。

% }. `1 ~; g9 N3 f

$ l. ?* x# D' P0 Y3 ]
9 A9 K, n3 p+ _; F1 n4 b% p$ e! h

* u5 D0 ?0 ]+ d0 [数量如此众多的音箱成为音响系统的第一大挑战。“从我的经验来看，这次的音箱数量对电音节而言是相当庞大的，”负责本次系统调试的VUE高级系统工程师Brendan Hines表示。“加上整个环境非常平坦，没有天然的分隔，在一个相对紧凑的区域里使用如此大量的音箱意味着不同舞台之间很容易发生相互干扰，另外我们要保证音量的一致性，让观众不会因为音量太大而感到难受。”
4 [2 g, G+ D. Y+ b4 P, l7 T



0 z+ `: A% N$ s1 k# D: D
" I( e1 O) x) A4 r
9 P( n/ {2 L" o) ~+ o: l1 x' ^. M: u9 z01
' E: }9 v$ Z; o( D" S' p# h$ h
! s$ |4 F* @9 H5 F& C, w主舞台kineticFIELD


: d& C) R9 v) }3 T/ i2 G& s7 Y

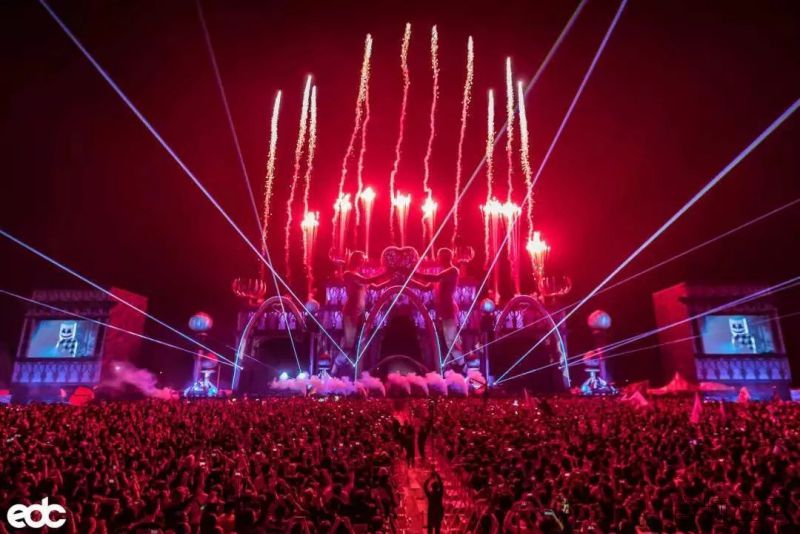

以中央的休息区和美食区为中心，四个舞台分布在不同区域。主舞台kineticFIELD今年的主题为“kineticLOVE”，由共享一颗爱心的亚当夏娃巨型雕塑构成，呈现跨度106米，高度30米的立体背景。雕像的左右两边各吊挂20只，共40只VUE al-12 双12寸全频线阵列作为主扩声系统。侧补声吊挂在主扩系统外侧，包括每边16只，共32只al-12。低音系统既有吊挂也有堆叠的部分。在主扩声系统的后方分别吊挂了每边13只，共26只al-12SB 双18寸超低。舞台前面堆叠44只，每组两只有源hs-221双21寸超低。前补声采用两只一组，共16只al-8双8寸线阵列，分8组堆叠在hs-221的上方。调音台采用DiGiCo SD5。所有音箱由VUEDriveV系列引擎提供驱动与处理。
; ?9 a) {# m) ?* h+ n0 C

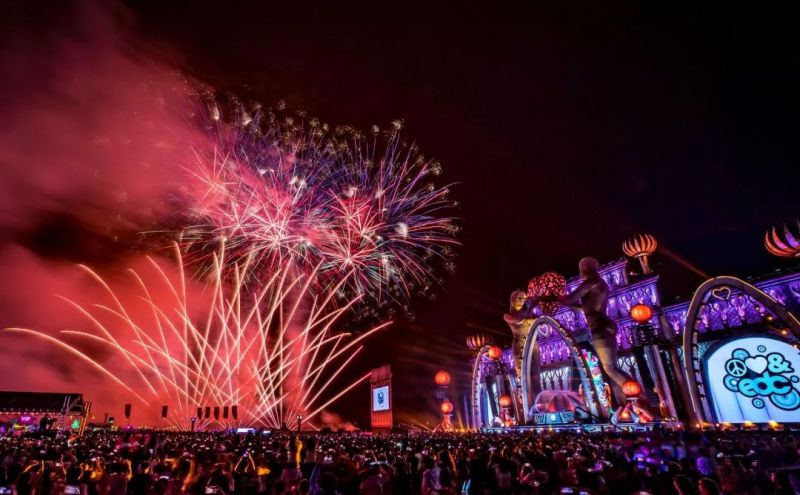

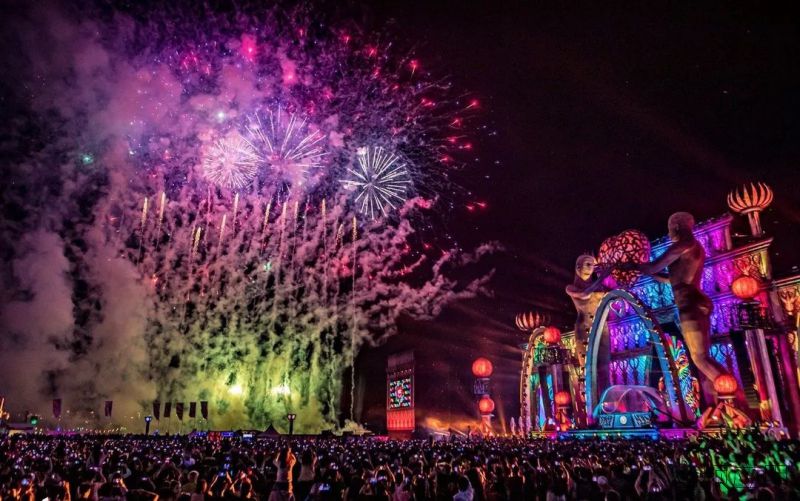

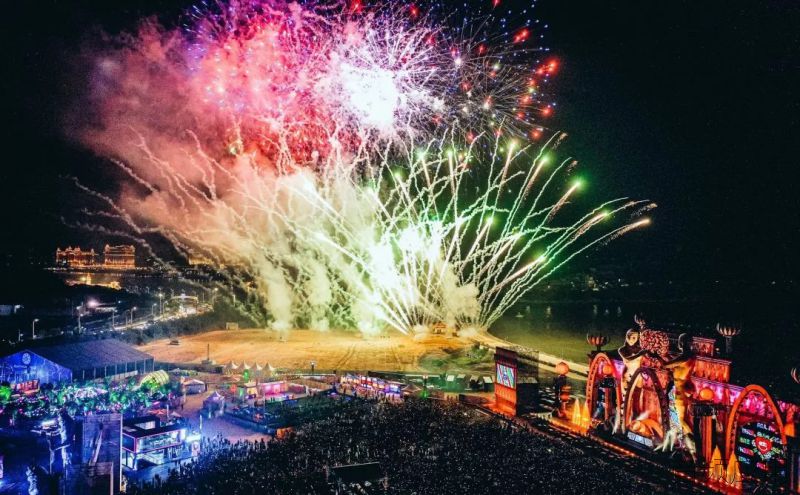

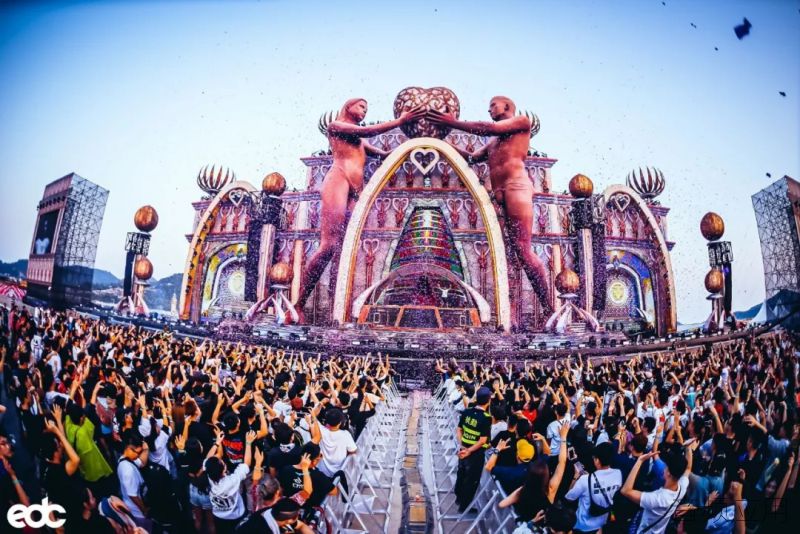

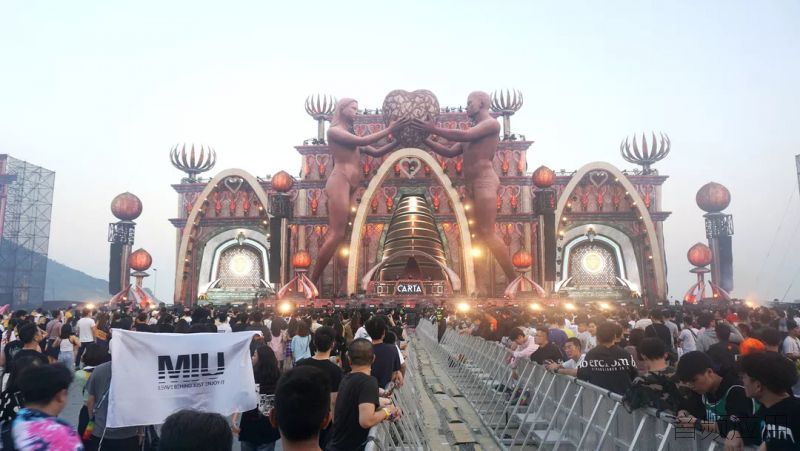

主舞台造型

5 V' o' c- E( o) [0 W9 ^% x3 K+ U

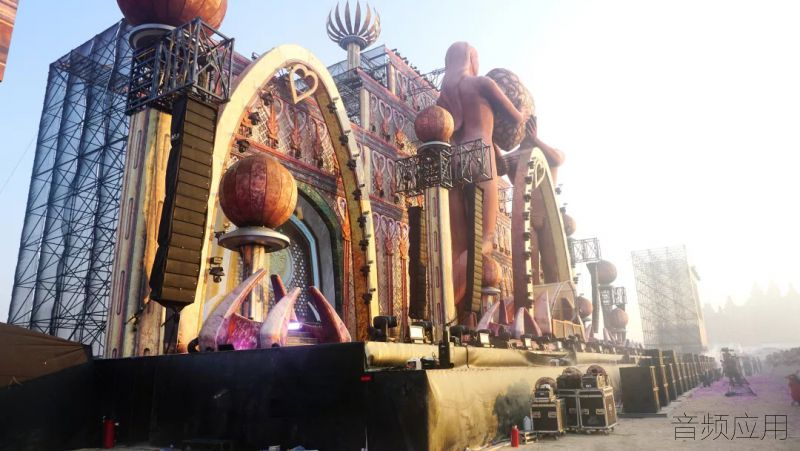

主舞台一侧吊挂20只al-12作主扩声系统，
0 {3 \1 k+ v1 h5 w
后面吊挂13只al-12SB超低



6 z# y. e: Q# v# J. F0 l02

( g/ R( V8 |# i8 }5 U二舞台circuitGROUNDS
8 m4 n; s) S+ D: J* I

, u4 Z! y8 h2 a: t% p& T; S7 ]- s

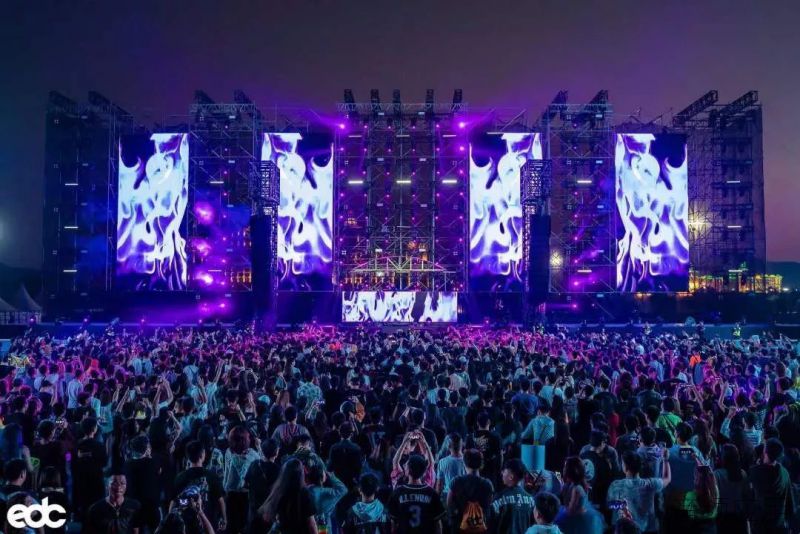

+ Y1 B4 X8 ]! F* k  f7 l+ l: Q二舞台circuitGROUNDS的多块LED屏营造出沉浸式氛围。主扩包括左右两边每边16只，共32只al-12。舞台前面有16组，每组两只，共32只有源hs-221超低音提供低频延伸。前区补声采用12只al-8，分6组，每组两只放在hs-221的上方。系统均由VUEDriveV系列引擎提供驱动与处理。调音台使用一张DiGiCo SD10。
9 s+ `* O, V( k% A( Y3 X$ W

5 x& \. N/ J) }
* r$ u5 s9 F: }6 I5 ]3 j8 |3 P

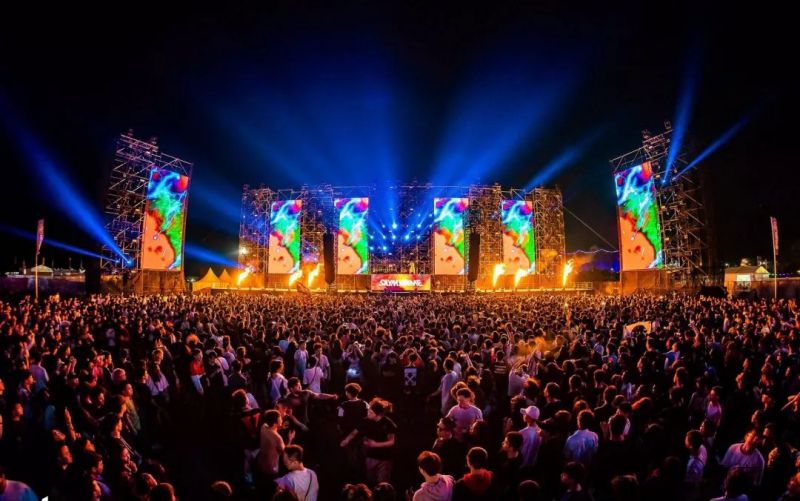

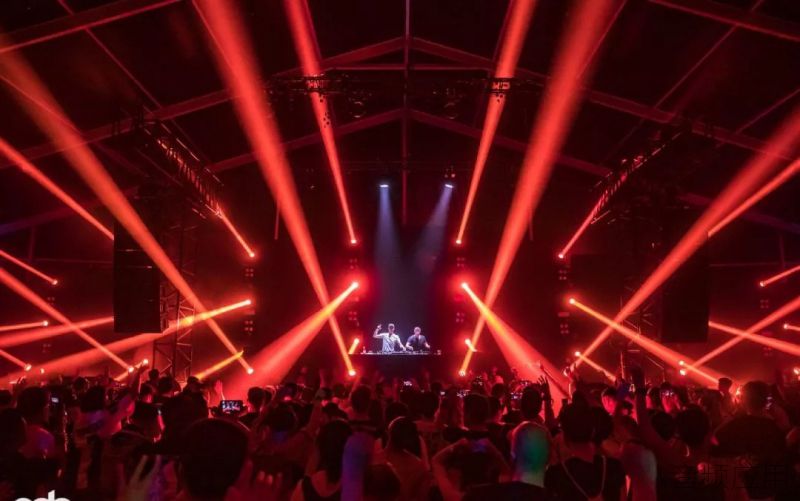

+ z8 j. H8 E' e1 I+ w二舞台circuitGROUNDS


& u- i( d  a  G3 k: ~' z9 A
“
VUEDriveV系列引擎是解决本次挑战的关键。“由于场地非常开阔平坦，我们几乎没有用到EQ，主要通过调整功放和DSP来控制音量以保证系统工作良好。”Hines先生解释。主舞台和二舞台之间VIP区成为最容易受到溢声影响的区域。通过调整音箱的位置以及反复的系统调试，最终得出了令各方感到满意的结果。
9 b" f7 F) H$ o+ L


! g2 `: `4 i* a7 G另一个挑战来自天气以及不断变化的风向。11月的珠海昼夜温差较大，加上音乐节的举办地点距离海边很近。这些都改变着空气的密度。“白天空气较薄时，高频的移动速度会更快，而晚上温度下降时则会减慢，”Hines继续说，“就6kHz以上的超高频而言，VUE的铍膜高音单元能使它向远场投射更多的能量，高频所受影响的程度相较市面上大部分品牌会更小。当然还是要视一定距离内风向的改变而定。”

: l- ~, V! ?0 L% S/ S; x”

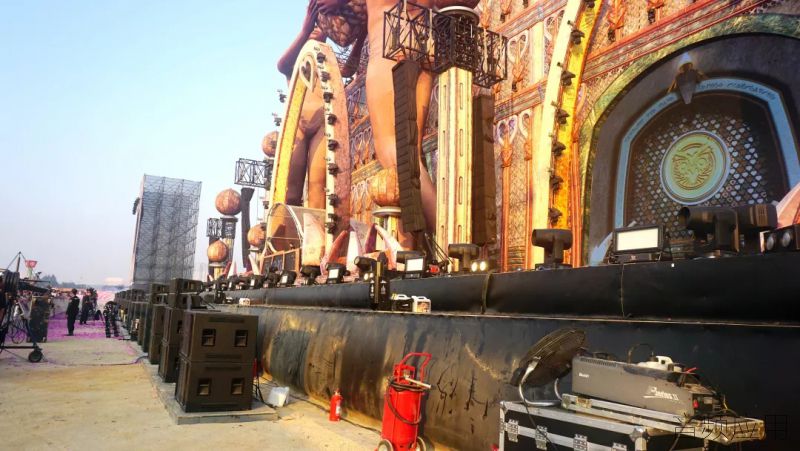

主舞台一侧作补声的al-12线阵列


  |$ s" q0 K2 w/ y5 U
9 J+ d/ V3 u0 J, P3 c! KKen Berger则对使用ACM技术的超低音表现尤为自豪：“在我们参与过的EDM音乐节里，人们会说‘中高频很好，但超低实在太棒了’。”他说。“我刚到达时正在进行系统调试。我在FOH位看到峰值声压级能达到122dB@32Hz。对hs-221这样紧凑的箱体来说是相当惊人的。EDM音乐节有很多电子的元素，低频可能下潜至20Hz，能在规模如此大的场地还原这一点是一件相当酷的事。”
9 j/ @( X+ X' y3 @* i! r
% z2 p) s7 K# x5 I6 c# @0 D. C
8 c' f  e  X! a% f  p' k& e5 w
" Q( L+ m( o! Y+ R' r) h

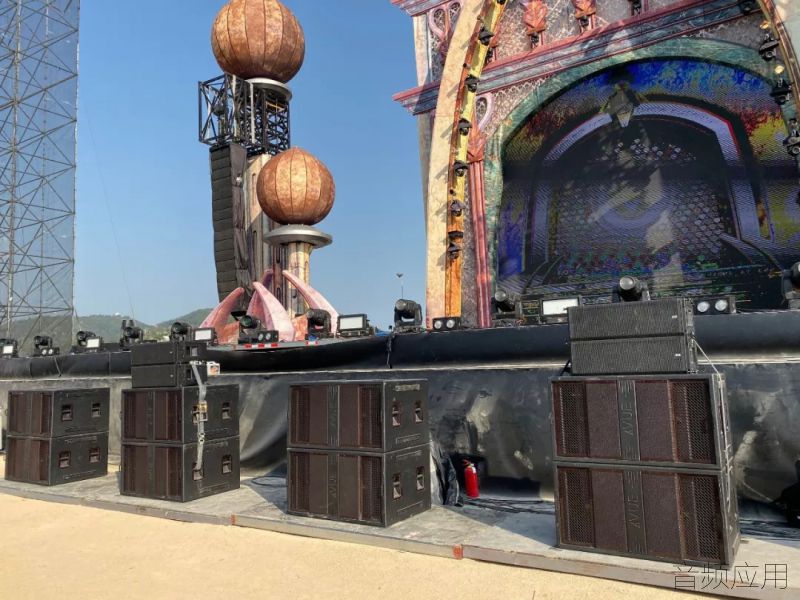

舞台前面堆叠的有源hs-221双21寸超低

: L. p& q/ v/ w. ^5 Y- t. r+ z

03

  u! N1 B3 a' E7 A4 f& Y3 V2 p三舞台quantumVALLEY
' ?) o/ _+ a; i5 p

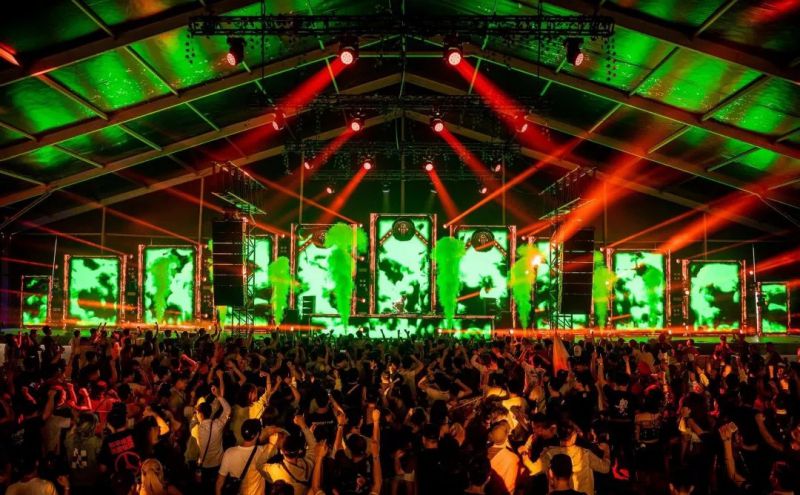

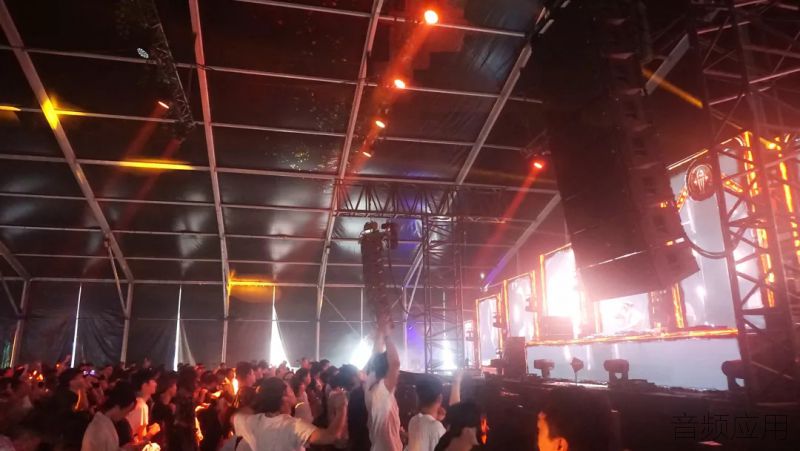

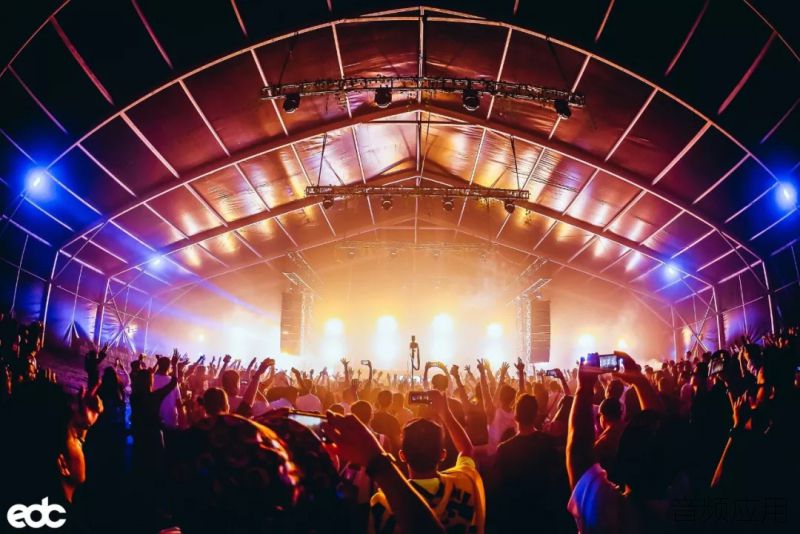

/ L6 H$ [' f! G+ Q) I最硬核的三舞台quantumVALLEY是一个室内舞台，以Trance、Hardcore以及Hard Style等音乐为主。舞台两侧分别吊挂8只al-12，共16只作为主扩声系统，并由14只hs-221超低提供低频延伸。前区补声由两只一组，共8只al-8提供，分4组堆叠在hs-221超低的上方。这个舞台使用一张Avid Venue D-Show作为调音台。

( Q( ]/ K* G" _' h
* Z& v- S, m" y

6 Z) W0 A/ j8 G
5 M8 b) _- O9 u2 @! k7 @) U; K

! `1 Q3 X8 ]- |  m9 I1 V6 i% [04
# {0 c  z5 x/ J1 q
8 p& A2 W, B( H四舞台boomboxARTCAR

; u9 d* P7 K  ]; _4 Y6 y& B+ t

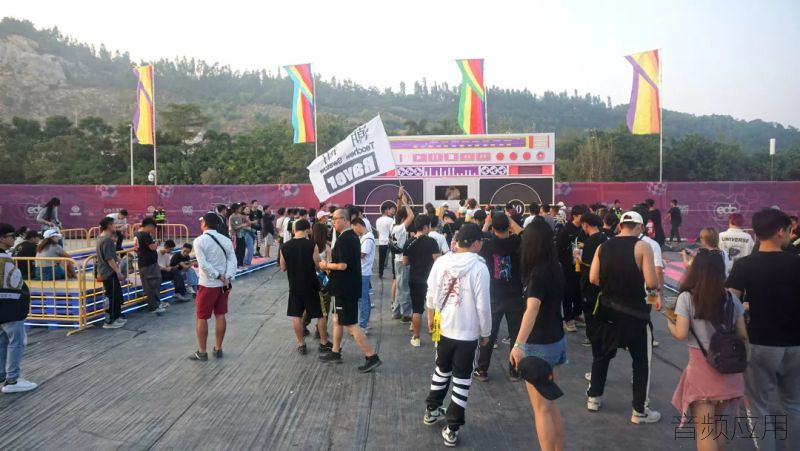

四舞台boomboxARTCAR面积不大，其造型是一台复古的收音机，所有的设备都藏在结构里面。这里使用的设备包括左右两边4只al-8双8寸线阵列、4只al-8SB单8寸超低、两只hs-221双21寸和一张Soundcraft调音台。


  P: w+ ]  v  A9 z, L! t
& S4 F# Y0 r; B7 }1 q0 r* q6 x3 j


音乐节场内有一个专供艺人放松的小型休息室，里面配置了两只VUE h-15单15寸全频音箱、两只hs-28双18寸有源低音、两只hm-212双12寸舞台返听和两只h-12单12寸全频音箱。



' v. H0 K" D9 i  f8 p

0 ^+ x5 B3 b' y

电音节结束后主办方在长隆横琴湾酒店海洋殿举办的Afterparty中同样使用了VUE设备。主扩使用左右两边各8只，共16只al-12，并由14只hs-221提供低频延伸，前区补声由8只al-8完成。

' P' N( d7 v# [; {4 g
' q' n8 K* |( a7 i
2 O" {0 V$ U9 s% T
0 M3 @0 t& g3 N, G: j  a1 v7 u
& w$ V6 y! R: C
所有的设备由VUE的6家合作伙伴——重庆完美、盛世艺典、武汉崇扬、上海禾鱼、宁波汉悦和上海聆上联合提供。负责主舞台的重庆完美停下了手上所有的活动，将技术骨干全数派到现场。连同VUE美国和中国的团队，总共50多名技术人员参与了搭建和调试工作。“这次的音乐节为用户提供了一个很好的展示和培训平台。VUE的宗旨是要成全我们的合作伙伴，永远将他们摆在第一位。”VUE中国的总经理顾继仁先生表示。
& @) E& A/ v$ a; I* a9 s/ d% p
: b, C# K8 b( y% D% U
4 V/ e5 ^* g4 D0 F! V. d6 Q
由于在前期销售时就做了标准化工作，几家公司的设备到现场做到了无缝对接。“VUE演出系统是以成套交付的，包括线材、航空箱、电源机柜、接口箱都是统一标配，因此不同公司设备拼在一起工作时很方便，标准化提高了工作效率和设备使用率。”顾总补充。
5 X( G0 D2 ?6 a% i8 n9 q  b) G
' Y9 t9 r0 Z% u0 i' p+ o
: z7 N/ @. {" S: I* U
+ h7 B: Q4 \; w; W1 d
左至右：重庆完美董事长李瑜、VUE中国总经理顾继仁、VUE高级系统工程师Brendan Hines、VUE CEO Ken Berger、VUE市场发展经理徐维文、VUE现场应用经理Josh Cruz

* a" A, v2 H" D  o

两天的音乐节共吸引约5万人流，EDC等大型电音节近年的兴起正是中国专业音响市场快速发展的缩影。从业超过40年，同时也是EAW创始人之一的Ken Berger的话也许是最佳证明：“我认为数年后中国的巡回演出市场将等同甚至超越世界上其他任何一个国家。我们的合作伙伴都具备快速学习的能力。如果明年再做这个活动，我相信一切都将变得更成熟，能够目睹并参与这一进程实在令人振奋不已。”
