[评测] EDIFIER漫步者LolliPods真无线耳机 拆解报告

[复制链接]

111

积分

4

听众

43

音贝

音频应用

Rank: 1

积分
111
发表于 2019-11-15 | |阅读模式
音频应用公众号资讯免费发布推广
漫步者最近新推出了LolliPods真无线立体声耳机,双十一预售价198元。据官网介绍,漫步者LolliPods采用半入耳设计,单次续航6小时,配合充电盒可实现24小时续航,同时配备双麦克风,支持CVC8.0降噪算法等。跟着我爱音频网拆解的脚步,一起更细致地了解这款产品。



一、EDIFIER漫步者LolliPods真无线耳机开箱


包装正面,一幅耳机开盖靓图位于中部,左上角为漫步者英文标志,左下角有蓝牙联盟标志,右下角写有产品名称。


包装背面,产品特性介绍及参数介绍。


包装侧面特性图标一览,蓝牙5.0,高通芯片,24小时续航,13mm振膜,敲击控制,IP44级别防尘防水。


此款耳机支持高通aptX音频格式。


包装底部,产品制造信息及条码信息。


包装清单:耳机,充电线,保修卡,说明书。

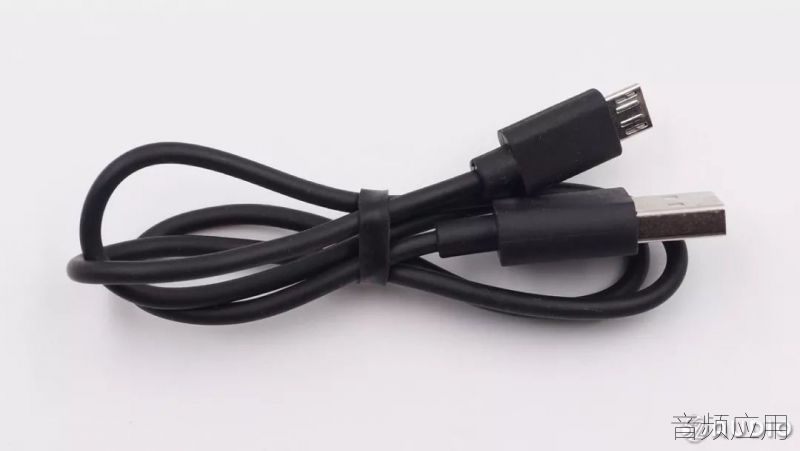

附带的是一条USB-A to Micro-USB充电线。


充电盒正面,EDIFIER标志凹印其中。

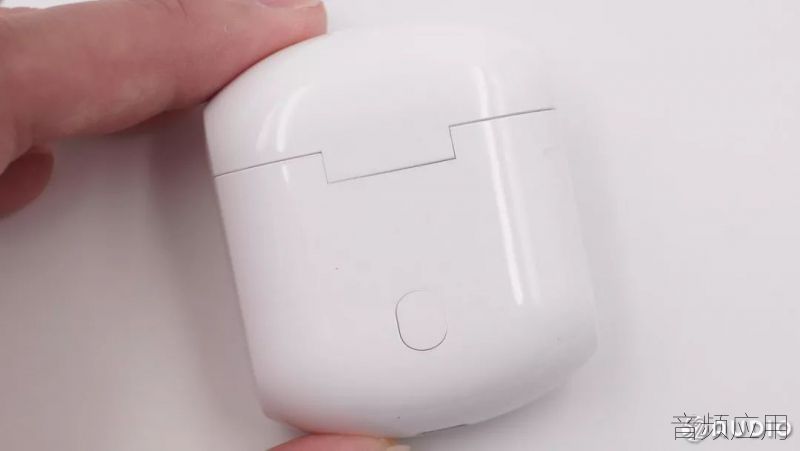

充电盒背面,这面有一个配对按键。

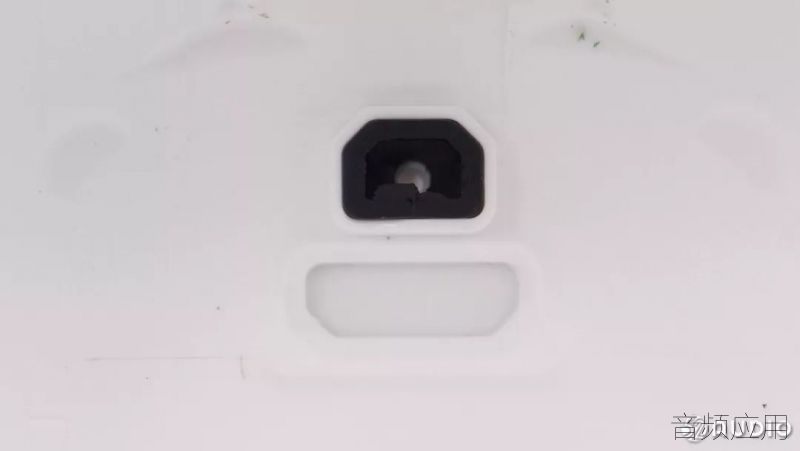

充电盒底部Micro-USB充电接口特写。


充电接口旁边隐藏有一颗充电指示灯,指示充电盒充电状态。


充电盒内部也有一颗充电指示灯,指示耳机充电状态。

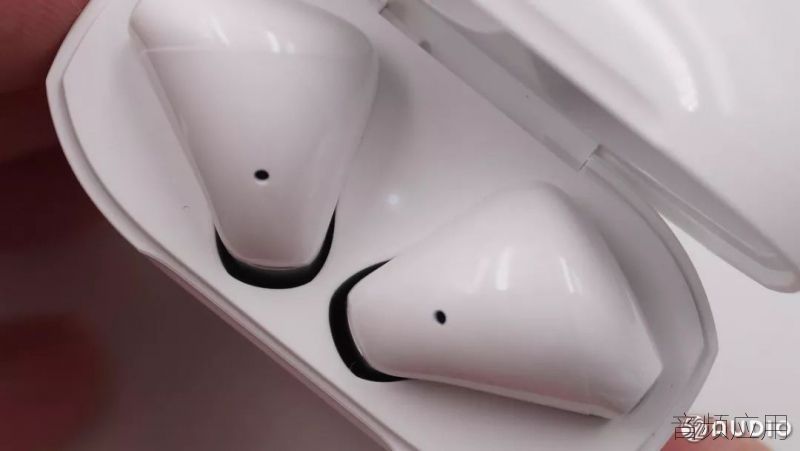

这张图是不是很熟悉,不就是包装正面效果图?


充电盒和耳机重量:41.2g。


充电盒重量:33.2g。

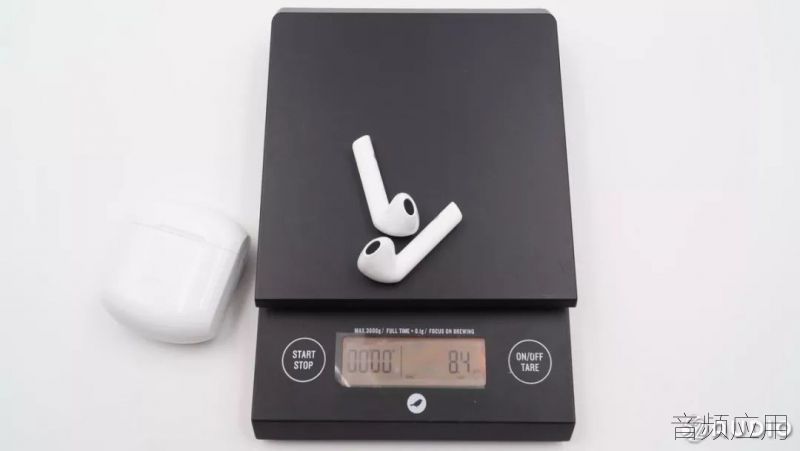

左右耳机重量:8.4g。

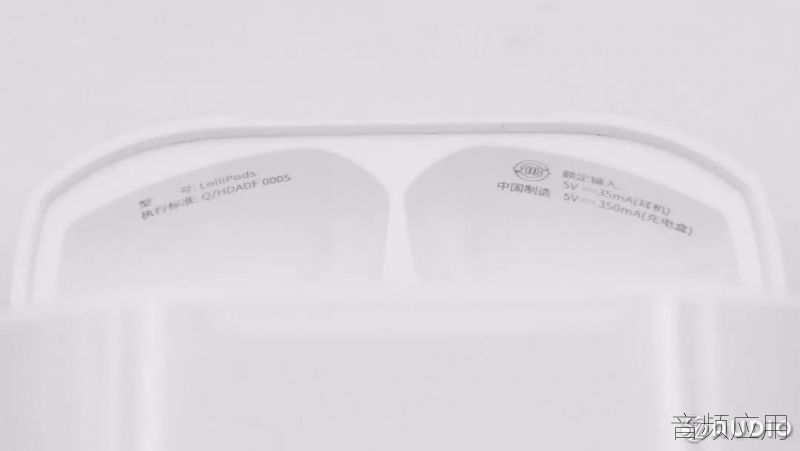

充电盒上盖内侧文字信息,型号:LolliPods,额定输入:5V⎓35mA(耳机),5V⎓350mA(充电盒)


我爱音频网采用ChargerLAB POWER-Z KT001 对EDIFIER漫步者LolliPods进行有线充电测试,充电电流为0.232A。


充电盒耳机座仓充电顶针特写。
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

111

积分

4

听众

43

音贝

音频应用

Rank: 1

积分
111
 楼主| 发表于 2019-11-15 |
二、EDIFIER漫步者LolliPods真无线耳机拆解


开始拆解充电盒,首先分离充电盒下壳。


下壳内壁的按键区域特写。


下壳内部LED指示灯仓位特写,仓位有一圈黑色遮光橡胶。


充电盒内部正面结构特写,电池下面是电路板。


充电盒内部背面结构特写。


充电盒内部底面结构特写。


锂聚合物电池正面特写。

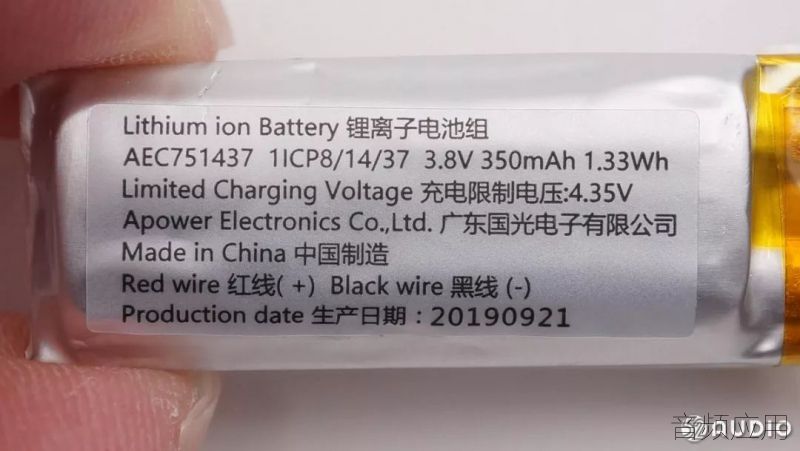

锂聚合物电池背面特写,型号:AEC751437,额定电压:3.8V,容量:350mAh,1.33Wh,充电限制电压:4.35V,来自广东国光电子,中国制造,生产日期:2019年9月21日。


电池保护电路特写。


黑色中框与上盖通过螺丝固定相连。


充电盒内部耳机定位磁铁特写。


LED/霍尔元件小板特写,上面有丝印AJ9b霍尔元件及两颗LED指示灯。


我们分离上盖与中框结构。

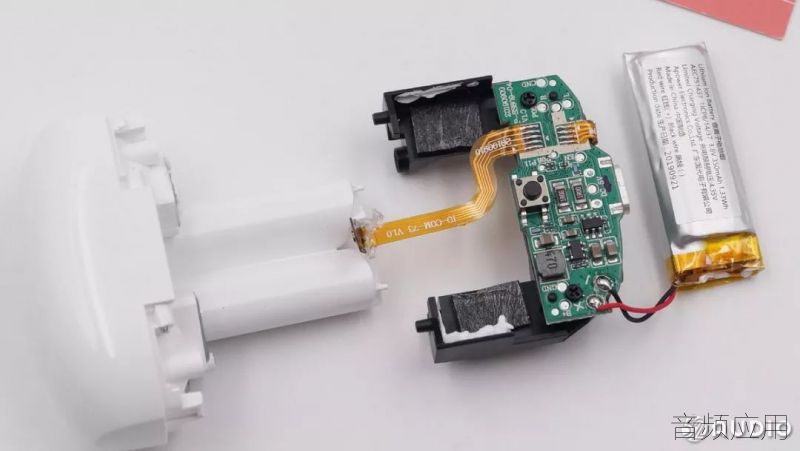

接着分离中框与主板、充电副板。

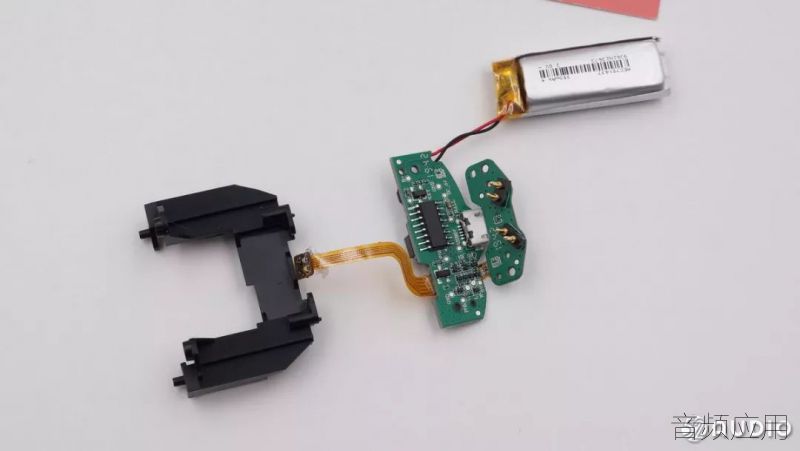

主板、充电副板、电池正面特写。


主板、充电副板、电池背面特写。


充电副板充电顶针特写。


充电副板单色LED特写。

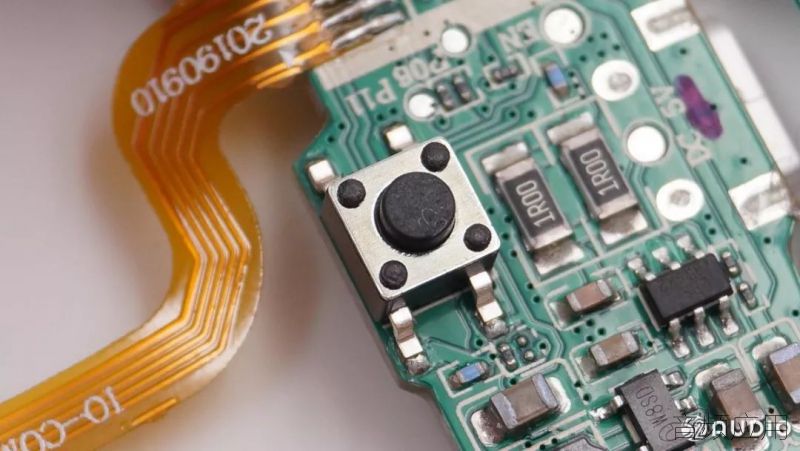

主板微动按键特写。

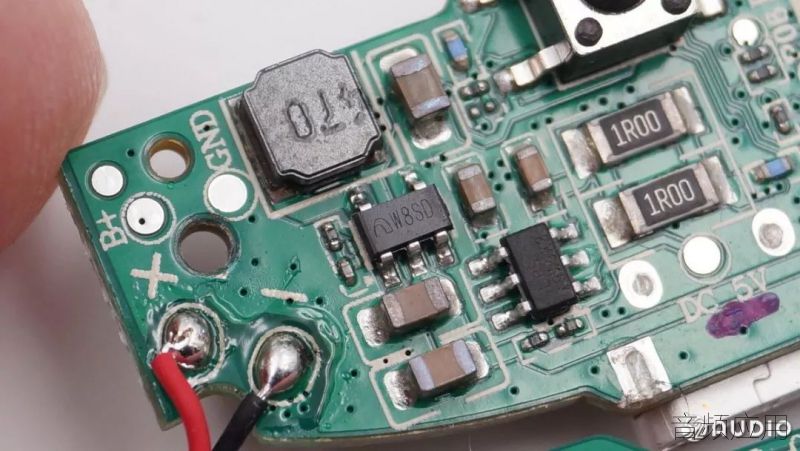

丝印W8SD IC,这是一颗升压IC,将内置电池升压为耳机充电。


LPS微源半导体 9W9K2 IC。


丝印MP3 IC。

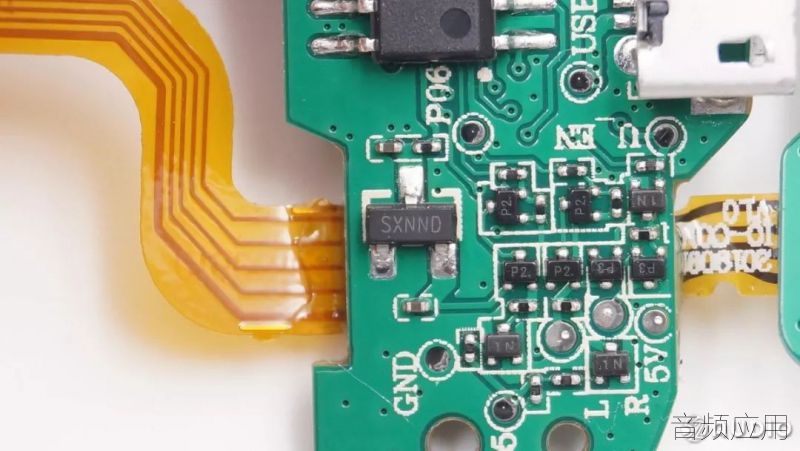

丝印SXNND IC。

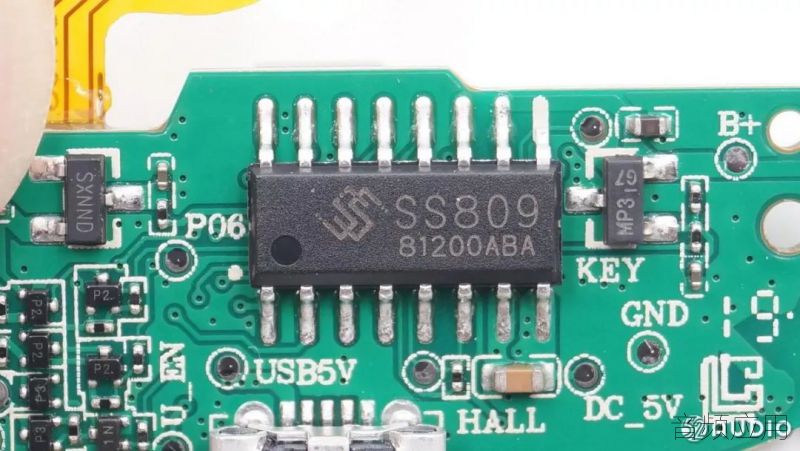

Sinhmicro昇生微SS809单片机。

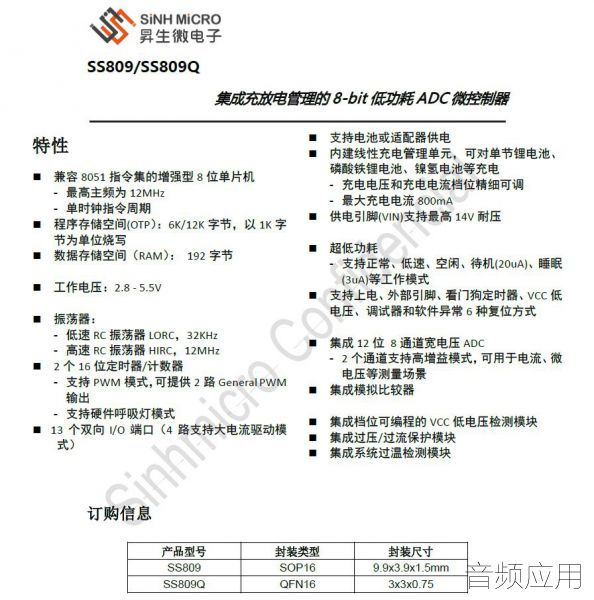

SS809是一款集成了充放电管理的AD型单片机,内置丰富的接口功能,灵活的配置模式,和不同的低功耗选项。主要应用于需要充电和智能控制的便携式电子设备,带来精简的外围成本,高品质的性能和便捷的开发,如蓝牙耳机充电盒、LED灯组、手持式雾化器、个人护理设备、电子烟、香薰机、香薰灯、电子玩具等等。
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

111

积分

4

听众

43

音贝

音频应用

Rank: 1

积分
111
 楼主| 发表于 2019-11-15 |
我们来看耳机部分。


耳机底部的通话麦克风开孔,充电触点特写。


耳机调音孔特写,有防尘网覆盖。

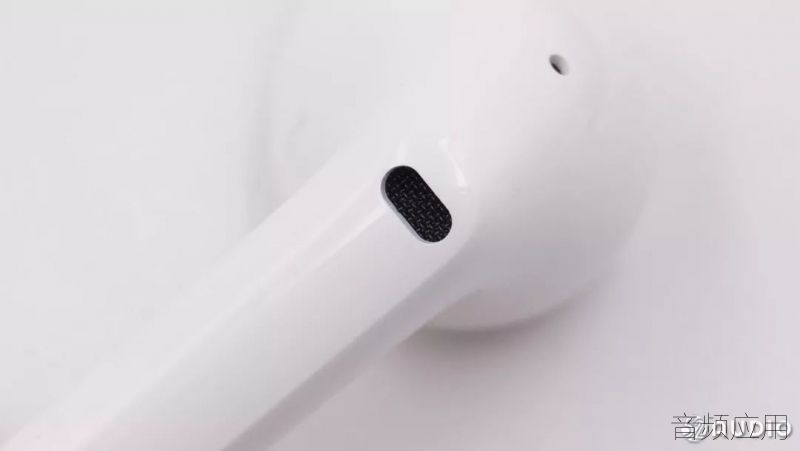

耳机降噪麦克风开孔特写。

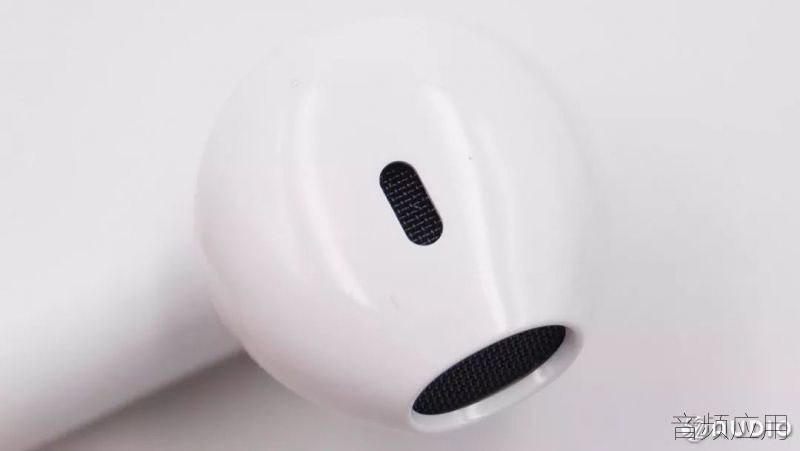

耳机出音孔特写,有防尘网覆盖。


较大的耳机出音孔特写,同样有防尘网覆盖。

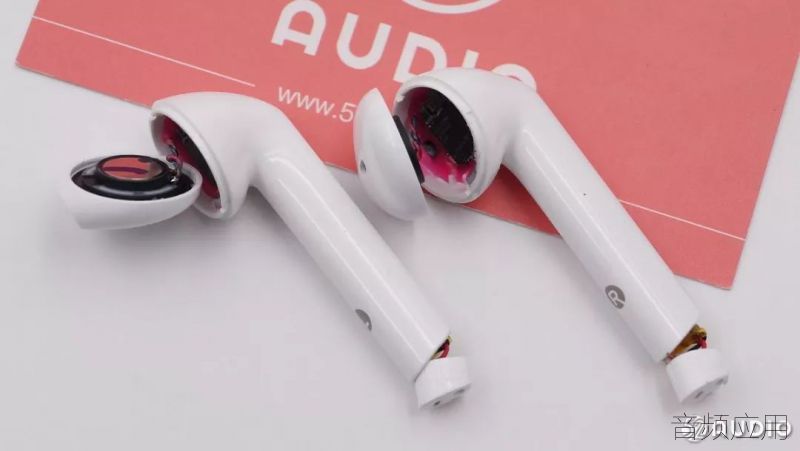

开始耳机的拆解,我们首先分离出耳机头盖及底部。

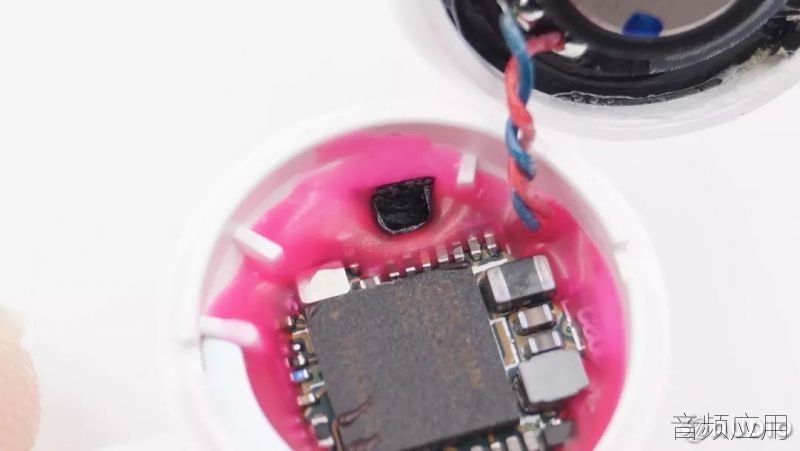

头盖内部一览,腔体内部被粉色胶水填充。

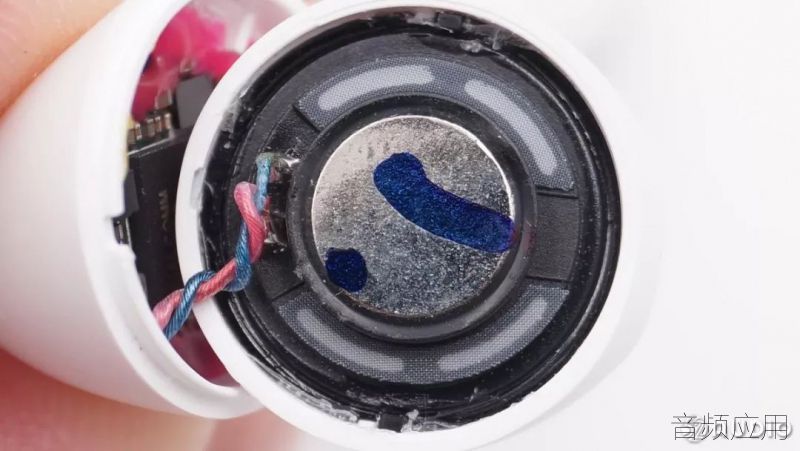

耳机动圈单元特写,单元尺寸较大。


耳机磁吸铁块特写。


耳机低音倒相孔特写。


一体成型的黑色塑料模块镶嵌在耳机壳内部,上面集成了耳机蓝牙天线,单元倒相孔及降噪麦克风拾音孔,为了增加模块的强度,横纵排列了多条加强筋。


耳机内部FPC与主板通过排线插座连接。


耳机内部整体结构一览。


耳机腔体内部特写,腔体体积较大。


耳机锂聚合物电池与一元硬币的比较。


AEC国光电子锂聚合物电池,3.8V,35mAh,0.133Wh。


耳机底部的充电触点被白胶包覆严实。


抠开胶水,充电及通话麦克风小板正面特写。


充电及通话麦克风小板背面特写,电池导线与小板焊接连接,小板上是电池保护电路。


镭射MB31 R116 通话硅麦特写。

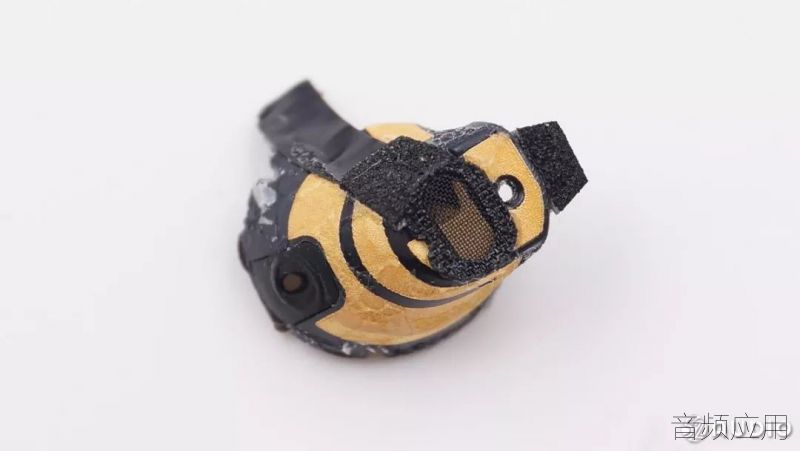

金色部分是耳机LDS镭雕蓝牙天线。


一体成型的黑色塑料模块件特写。

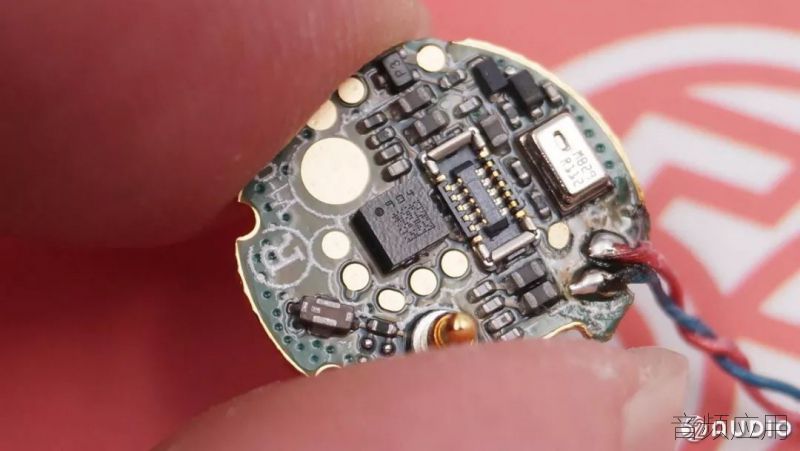

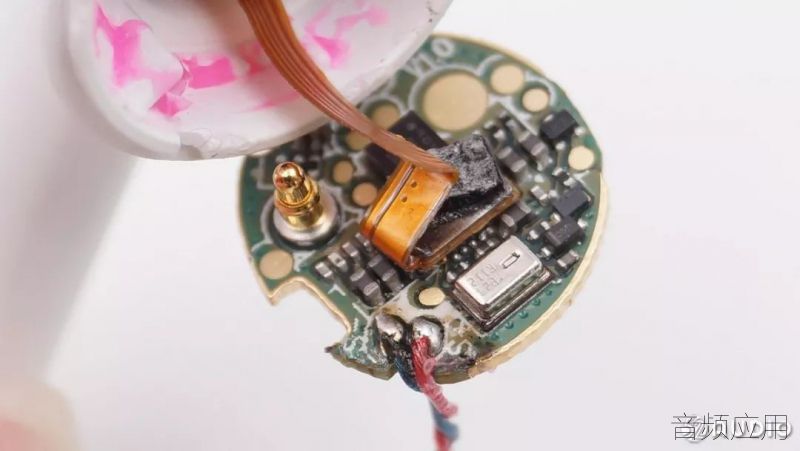

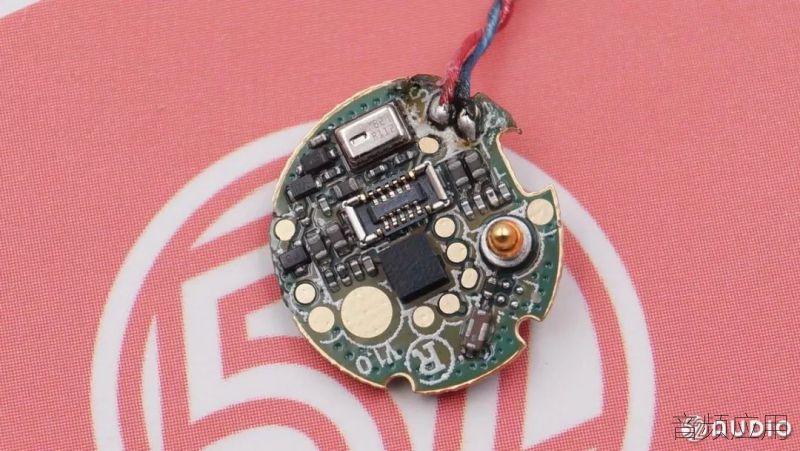

耳机主板正面特写。

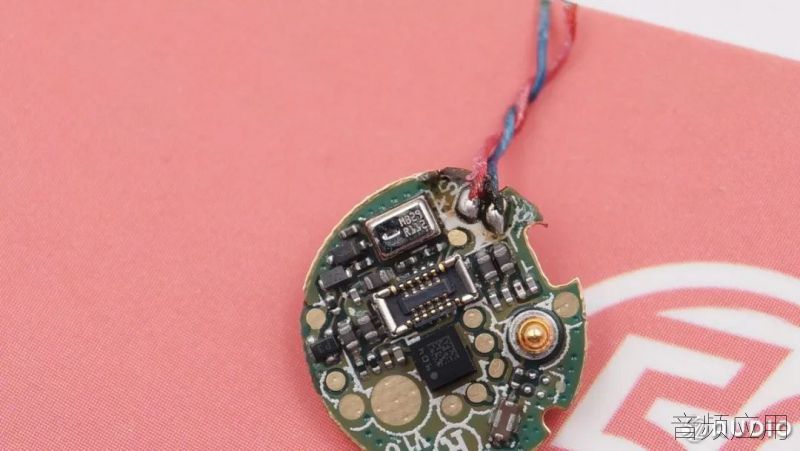

耳机主板背面特写。


耳机主板蓝牙天线顶针特写。


镭射M829 R112MEMS硅麦特写。


丝印904 加速度传感器IC,用于响应轻敲操作。


丝印L6DLW 1924 存储器IC。


耳机搭载高通QCC3020蓝牙音频SoC。

QCC3020是一款低功耗的蓝牙音频SOC,采用FBGA封装,专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码,延时更低、容错性好,较高可达48KHz的采样频率,解锁音乐的更多细节。除此之外,还支持第八代CVC通话环境降噪,通过算法精细识别背景噪音并消除,通话体验更纯净。


EDIFIER漫步者LolliPods拆解全家福。

总结:

EDIFIER漫步者LolliPods真无线立体声耳机外观简洁圆润,线条流畅,采用半入耳人体工学设计,久戴舒适且不易脱落。耳机内部采用了新颖的一体成型黑色结构件设计,结构件高度集成,承载耳机多项功能属性,充分利用了狭窄的内部空间。

耳机内部采用了LDS镭雕天线,天线面积更大,进一步提升射频性能,使蓝牙连接更远更稳定。内部搭载了高通QCC3020蓝牙音频SoC,支持蓝牙5.0,带来更稳定的连接体验。耳机支持aptX音频解码,内部内置有低频导音孔,动圈单元配备了13mm振膜,使低频出彩,中高频不俗,有效提升整体音质表现。
