拆解篇
- t( D. _% K9 fLA-320FET的电路板做工还是非常规整的,双层线路分别为预放大和信号处理两部分,输出接口上方安装了一个带屏蔽壳的环形变压器,应该与HIFI功放里经常用到的环形变压器一样,只可惜被屏蔽壳覆盖下的构造我们无法知晓。 0 S& I' W ?; q) A( ?) B" w
+ a# a! F& C7 b0 i" [, f8 k& b/ ^
预放大部分使用了来自德国EPCOS的优质电解电容(电路板信息已被抹去) # h J; r L$ i( l* J: g
3 \' E% X% J) s, I

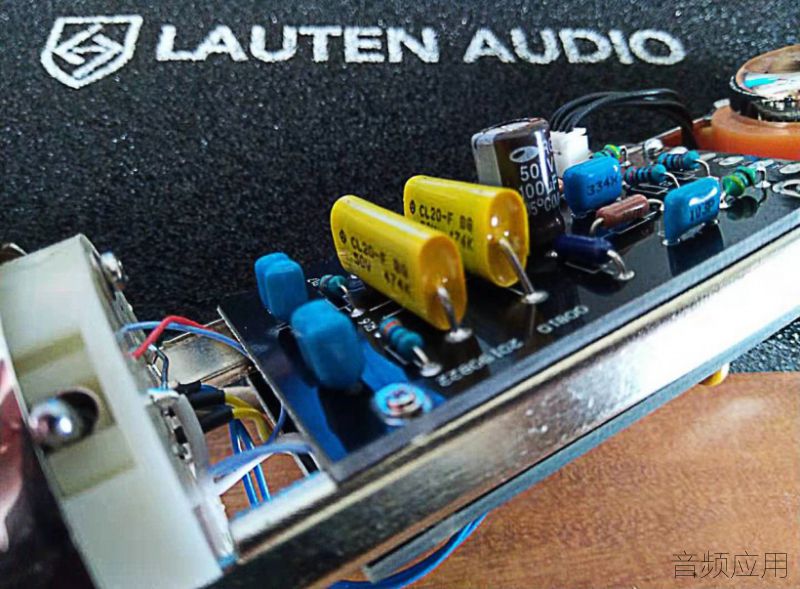

信号处理部分使用了两个CL20-F金属化聚酯膜扁轴向直流电容器为信号分频 ; ]: q5 G# c: h, L% C# c
% X, S3 I* N* R8 M
整流输出变压器是麦克风的核心部分之一,为了隔离电磁干扰,变压器配备了金属屏蔽壳,上面印有LAUTEN AUDIO的标志和一串代码,应该是独立开发的专用元件。
9 ], p1 X; v& p: O8 {% Q b2 X5 U变压器被固定在一个软橡胶托架中,借助橡胶的柔韧性,可以起到很好的机械缓冲作用,为元件创造了一个稳定的工作环境。 2 B6 K+ o5 \; T5 z: x/ V4 \4 H( B% g
5 t7 ^* i$ m$ K% q8 F, f整体而言,LA-320FET的电路布局整齐规范,元器件单面放置,双层线路板之间有较宽的隔离带,对信号的隔离和抗干扰有极大好处。其次,模块化(预放大、信号处理)设计思维使得元器件、各类串口/并口、连接线等布局更合理,减少信号损失和相互干扰。2 a2 g0 \! @0 V8 }- i i" ^2 j7 \
信号输出端采用标准3针XLR接口
; N1 G# Y, {9 I2 ^, h- \6 O5 Q& l! R
- A& P, I4 K% L0 v! I( V' u技术规格篇# o! z4 ^/ ~% w7 u0 N
LA-320FET属于那种中规中矩的麦克风,就如同其还原本真音色的设计理念一样,诸如阻抗、最大声压级、等效噪音等电器性能,与市面上大多数电容麦克风表现相当。3 n7 x+ s: X, @6 M" K `
LA-320FET技术规格:. Q, d% l, T0 T' \ e( z
& Q* J3 i e) ^1 [拾音头类型 | 大振膜压力梯度电容 | 拾音模式 | 心型 | 频率响应范围 | 20Hz—20kHz | 阻抗Impedance | <200 ohms | 最大声压级Max.SPL | 0.5THD@1000Hz:130dB | 等效噪音 | <15dB | 灵敏度Sensitivity | -32dB | 输出接口 | 标准3针XLR |
, [+ K+ F9 ^/ X2 O3 ^# J g个人认为,麦克风和声卡一样同属于非常成熟的产品,经济适用价位上,其电器性能已经很难有所突破,因此衡量麦克风好坏的标准都集中在音色和适用范围上了。
5 C! A& ?- c, _没错,其实各个品牌都在努力塑造自己的音色。LA-320FET虽然在电器性能上表现的很规矩,但音色方面还是可圈可点的。' r7 V8 V# m$ `- c" }# t4 ]
LA-320FET频响曲线: 2 C+ J" Q6 q+ S$ X! ?6 g& N% L
1 B' c" Z: F$ e, ~6 S
这是一个很有意思的频响,各个频段响应都有各自的特征:低频段表现丰满、力度和稳定性的50Hz-100Hz能量较大,音质饱满程度不用担心,但极易产生近讲效应,使用中应该注意控制拾音距离;200Hz-1kHz的中低频段响应趋于平坦,该部分包含了各种乐器的重要低次谐波,这意味着乐器的音质、色彩等因素可以得到不错的还原;中高频段2kHz-6kHz区间内,响应些许衰减,音色的棱角感和临场感会稍微减弱;高频段6kHz-20kHz之间又着重强调了空气感和光泽度。
4 P4 f- m& ~# q1 ^8 J(注意,以上并非严格意义上的频段划分,而是根据LA-320FET的实际频响概括划分的)0 D, k8 C) o, _- @; i, [9 B
据此可推断,LA-320FET的实际音色应该比较饱满,低频部分突出;中频部分表现趋于中性,能够比较客观还原声音的原始基调;中高频略为保守与高频张扬的势态对比强烈,可以在获得充足空间感的情况下有效抑制过于锋利的声音色彩。
. r2 H8 l: r/ s; _: a/ D下图是与同类产品AKG perception p220的频响数据对比。 : g. t, G# H9 S3 Z8 Q5 I1 y
9 J# P% W& x- I9 Z3 r, t6 w
如图,两者最大的区别在于高频表现。尤其在2kHz-6kHz这段谐波成分最复杂、人耳感受最敏感的区域,p220基本保持平直,LA-320FET为衰减状态,目测衰减幅度不超过3dB。之前分析频响曲线时我们说过,该区域内音色的棱角感和临场感会稍微减弱,因此我猜测应该是为保持自然声音特性有意为之的。 |
|
