满足轻发烧 耳机修复及音频线制作教程

不少音乐爱好者更换耳机和耳塞的理由是耳塞和耳机线的损坏,其实不完全统计耳机和耳塞的损坏90%以上都是由于这样的原因。难道我们心爱的耳塞和耳机仅仅因为断线就要被淘汰了吗?甚至那些价值不菲的耳机只能退居二线或是仅仅送到厂商修理吗?其实几乎所有的耳机损坏都是可以被修复的,而且修复一条耳机和耳塞的过程并不难,今天笔者就来教大家如何修复一条损坏的耳机,另外鉴于不少音频发烧爱好者对音频线材的需求,笔者还捎带介绍一下高品质音频线的制作方法,希望能够帮助那些希望升级自己音响系统的朋友切实的省下一大笔开销。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  在进行正式的修理之前你需要至少准备以上这些东西,才能完整今天教程的全部内容。如果你仅仅需要维修耳塞,那么银线和透明热缩管是不需要的。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  这就是笔者珍藏的那条魅族E3播放器原配的pt850耳塞,虽说不是什么值钱的东西,音质表现也只能用中规中矩来形容,但是毕竟承载了太多珍贵的回忆,坏了7、8次都是这些年来反复凑合修好的,两年以前又坏了就再没理过它,今天终于它又得以重见天日。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  首先为这条饱经风霜的pt850更换镀金插头,将原来被修过无数次的插头直接剪下即可。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  耳塞和耳机线一般分为3股和4股两种,这款pt850明显为3股线设计,其中黄线为负极线,红线为右声道,蓝线为左声道。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

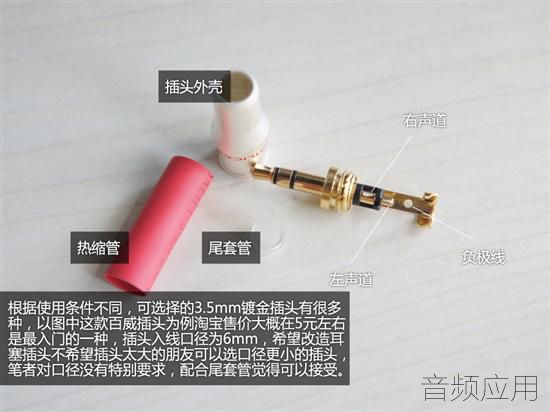

  根据使用条件不同,可选择的3.5mm镀金插头有很多种,以图中这款百威插头为例淘宝售价大概在5元左右是最入门的一种,插头入线口径为6mm,希望改造耳塞插头不希望插头太大的朋友可以选口径更小的头,笔者对口径没有特别要求,配合尾套管觉得可以接受。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  在正式焊接插头开始之前,记得先将各类套管按实际使用顺序套好,焊接好了之后发现套管忘了套什么的是最让人忧伤的。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  电烙铁加热2分钟之后蘸助焊剂、点焊锡丝,按照之前所示的声道接好三根线。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  为了有效的防止纤细的接线在后续的拉扯当中损坏,可以在焊接好之后在尾部打一个结,然后用钳子捏紧尾部的金属固定圈。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  将之前套好的绝缘热缩管套好,裁剪到适合的长度,准备等待见证热缩的一刹那。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  有条件笔者建议在加热热缩管的时候采用热风枪或者用大功率吹风机,不过笔者属于手边没条件的一类,用打火机一样可以完成热缩过程,在加热的过程中要注意热缩管的均匀加热,让其均匀热缩。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  套好插头外壳,拧紧。还有最后一步我们就能完成整个插头的更换工作,那就是尾套管。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  502是在这种情况下是固定尾套管的最佳选择。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  由于买的这款尾套管的匹配度有点差,虽然是6mm粗细,但是很松卡无法完美卡在同为6mm口径的插头上所以在安装尾套管的过程中还是要使用烈性胶水502,沿着尾管伸进插头的周围轻点一圈,固定好位置即可。由于502的密度较低,在尾管插入后会有强烈的毛细现象产生,如此便能够不费力的使尾套管与插头完美接合。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  实测一下插头,表现还是相当完美的。柔软的尾管可以给予耳机线以完美的保护,最大可能杜绝线材损坏,尾管安装还是相当有必要的,如果大家找不到现成的尾管,可以考虑用软质的热缩管代替。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  之后要对付的也是耳塞非常有代表性的损坏,就是分线器位置的断线。这是笔者两年前凑合事儿修上的,这次既然决定全面修复,这样狼藉当然看不下去的。其实分线器位置损坏有两种比较完善的修复方法。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  其中一种是利用手边的热缩管,手工制作一个分线器。另一种当然就是购买现成的分线器进行更换安装。由于笔者在购买配件的时候没有买分线器,于是决定用热缩管自己制作,当然买现成的分线器在视觉上会更加美观更接近原装。用热缩管制作分线器之前应该先用一段热缩管实验一下热缩比率,确定在完全热缩后恰好包裹线材。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  还是跟之前的节奏一样,先把热缩管套进去,然后准备焊接断了的连线。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

欢迎厂家入驻,推文!免费!微信:yinpinyingyong

299

积分

4

听众

136

音贝

音频应用

Rank: 1

积分
299
 楼主| 发表于 2019-8-23 |

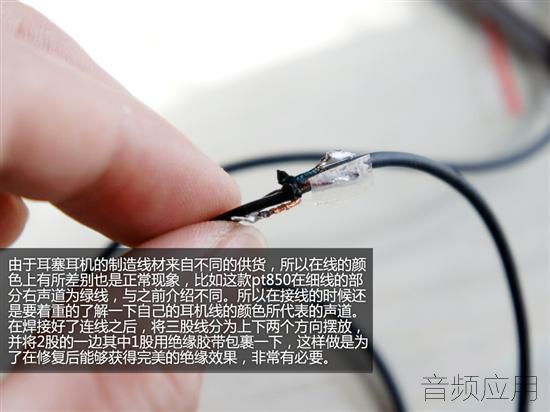

  由于耳塞耳机的制造线材来自不同的供货,所以在线的颜色上有所差别也是正常现象,比如这款pt850在细线的部分右声道为绿线,与之前介绍不同。所以在接线的时候还是要着重的了解一下自己的耳机线的颜色所代表的声道。在焊接好了连线之后,将三股线分为上下两个方向摆放,并将2股的一边其中1股用绝缘胶带包裹一下,这样做是为了在修复后能够获得完美的绝缘效果,非常有必要。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  将热缩管滑动到刚好能够包裹接头的合适位置,开始用打火机加热,还是要注意均匀受热,均匀热缩。如果对自己的手活信心不足,可以先找一段练习练习再实际操作。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  通常在修复对称设计的耳塞和耳机的时候,你会发现修复的耳机线变得一长一短,这么违和的事情当然不能容忍。所以你可以通过打开耳塞和耳机的单元部分来进行打结位置的调整,从而完美的调节分线的长短,让线材达到等长或个人喜好的长度。这款pt850本来就是等长设计,那么笔者就将其调整为等长就好。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  于是在通过以上一系列操作之后,这条对笔者意义非凡的pt850就又复活了。其实有时候会修理很苦恼的,就是只要单元的膜没捅破,就永远也坏不了,永远也舍不得扔掉。所以本修理教程只适合5毛党,高帅富请绕道。下面笔者以同样的原理再修复一条经典的森海塞尔MX400,给大家以参考,过程就不详细赘述了。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  下面笔者再修复一条早年的森海塞尔MX400做演示。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

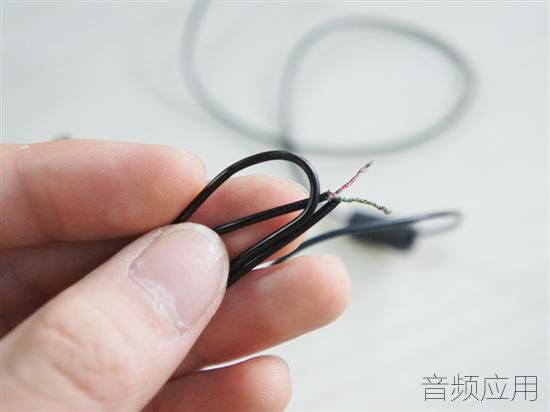

  MX400分线部分的线材颜色与pt850不同,实际上许多耳机耳塞都是这样设计的,在实际操作焊接之前还是要对耳塞的线材所分管的声道有所了解,避免重复劳动。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  与p850均等分线不同,MX400为长短线设计。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  火烧火燎的热缩过程。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  剪断插头,更换新买的百威3.5mm镀金插头。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  这一步建议大家将插头固定,然后焊接。像笔者一样拿在手里焊接危险系数较高,而且拥有优秀导热能力的插头可能会烫到你,要小心。另外这条MX400线为4股设计,在焊接的时候要将两根负极线拧到一起,这是与pt850的另一个不同。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

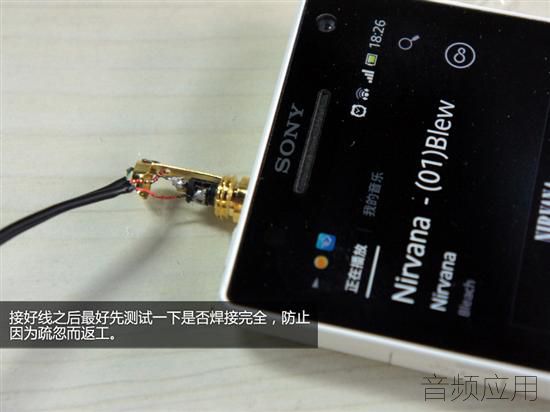

  接好线之后最好先测试一下是否焊接完全,防止因为疏忽而返工。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  这样,同样很古老的MX400也被完全修复了,又能听到它们的声音真好,那是一种让笔者仿佛又回到若干年前般的感动。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  这是笔者事先购买的4米银线,实际上这种银线是铜镀银,有条件的朋友可以买质量更好的古河银线。淘宝上这种铜镀银线的售价约为1米5元,但是一条1米的音频线成品通常要至少卖到100多元,如果你玩音频,你可以想象全套线材自己制作能省多少钱。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  因为编线材有长度损耗,1米通常能编出0.7米左右,所以大家要事先想好自己所需的长度,根据情况裁线的长度。另外音频线一般可以编3股或4股,这也需要根据你的需求来设计。在这里笔者以3股为例,将4米线裁成等长3根,这样编好后能得到一根长度约为1米的音频线。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  我们依然采用之前用到的百威插头,将银线焊接在相应接点上,由于笔者手抖了把焊点弄乱了,最后焊接的结果并不美观,不过不影响使用,还请大家见谅。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙 154206109.jpg

  其实许多操作步骤与修复耳机耳塞线差不多,主要就是线材硬度有所变化,打结双保险是不可能了,那就尽量捏紧金属锁扣保证线材的稳定性。要注意的是,由于银线并没有颜色,在这步过后大家一定要在线的另一头标注好线的声道,避免错乱,当然有条件用万用表就更好了。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

299

积分

4

听众

136

音贝

音频应用

Rank: 1

积分
299
 楼主| 发表于 2019-8-23 |
用热缩管包裹,加热绝缘,相信看了之前修复耳机线的操作你一定懂的。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  拧紧插头外壳之后,可是编线。3股线的编发你可以去咨询女生,她们小时候肯定都编过麻花辫。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  编好的线材。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

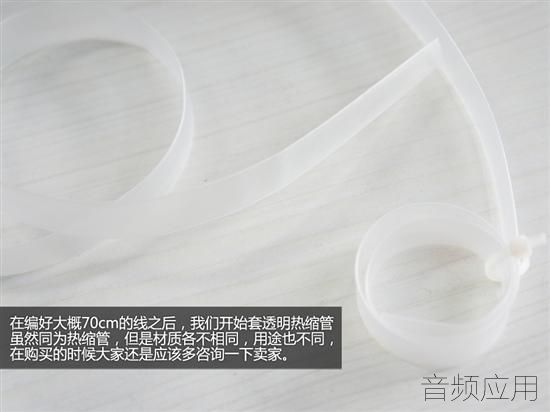

  在编好大概70cm的线之后,我们开始套透明热缩管虽然同为热缩管,但是材质各不相同,用途也不同,在购买的时候大家还是应该多咨询一下卖家。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

  套热缩管绝对是一个比编线还要耐心的工作,终于笔者把热缩管套的差不多了。在这种状态下还需要进一步将热缩管套入,以为另一端预留焊接的空间,所以不忙着加热先,把另外一头线编好,然后焊接完好,一切就绪再把带有弹性的热缩管展开覆盖到整条线。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
  在加热步骤过程中,笔者还是建议大家选用热风枪或者大功率的吹风机,打火机持续性不够而且不利于热缩管均匀受热,笔者周围是暂时找不到吹风机才出此下策的。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米

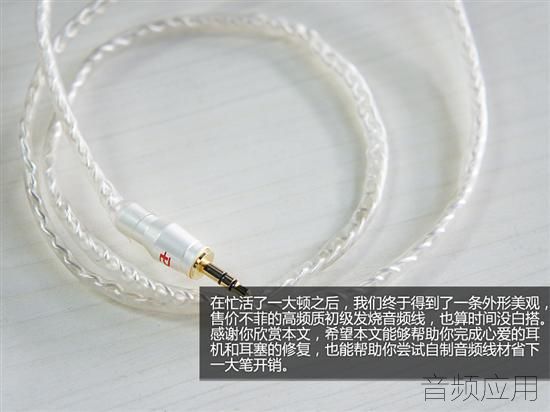

  在忙活了一大顿之后,我们终于得到了一条外形美观,售价不菲的高频质初级发烧音频线,也算时间没白搭。感谢你欣赏本文,希望本文能够帮助你完成心爱的耳机和耳塞的修复,也能帮助你尝试自制音频线材省下一大笔开销。百威镀金插头6.5元1个6m透明尾套管2元1个6.4mm热缩管0.6元10cm特级特氟龙铜镀银线5元1米8mm超薄透明弹性热缩管2.6元1米
