[视频] 如何在家庭网络之上承载4K视频

[复制链接]

9

帖子

0

听众

3989

积分

音频应用注册会员

Rank: 2Rank: 2

积分
3989
发表于 2019-8-11 14:39:22 | 显示全部楼层 |阅读模式
如何在家庭网络之上承载4K视频$ n7 r  G4 K- l, @' C+ E( gwww.audioapp.cn  audio app

8 w* J# M7 O8 q) U! Fwww.audioapp.cn  audio app


$ O: j8 B  @, |. O随着5G和IPv6的发展,超高宽带的飞速发展已经是未来趋势,有数据表明目前运营商的80% 流量来自 Wi-Fi 且大部分是 视频 业务,而主要消耗场景为家庭场景。那么在家庭网络中如何承载4K视频也成了一个令人关心的话题。
( G3 Q. L( N7 D3 B" z$ i; [% A# v' Z3 h5 Q" }' nwww.audioapp.cn  audio app

4K视频承载网络要求
7 Q3 c1 i2 U/ l6 N9 q) R) Z仅仅是720P的高清视频,需要10Mbps+ 网络带宽 ,如今,2160P的4K视频已经越来越普及了,其直播码率在25~40M,需要大约30M~50M+的带宽,当前百兆宽带也进入不少家庭,带宽层面上来讲已经不是主要问题。
/ g, h  b0 h3 N9 r9 J/ h( v t01355b97a3f1f23a52.jpg ( [% w' h" ?3 D9 lwww.audioapp.cn  audio app

5 c4 o* ?7 e$ x# f) ?" z0 twww.audioapp.cn  audio app

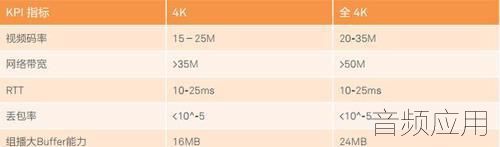

4K视频的网络要求
/ z9 ?2 ~/ h6 [
7 Q2 w- ?( D$ r- M$ R# `当前4K视频的来源主要有电信运营商的IPTV,互联网企业的OTT以及广电CATV。这里我们在 家庭网络 下主要关注的就是IPTV和OTT业务了。
9 S* y) {1 X0 l6 T5 e# ]' ` t0122e68a29cc61a7f0.jpg 7 q7 h3 o" k3 Y$ zwww.audioapp.cn  audio app

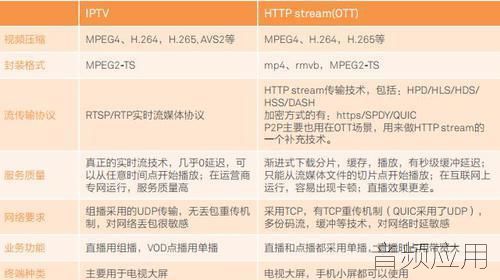

) O8 L, D9 W# ?, T( Q4 C1 j- {+ mIPTV和OTT视频业务对比
' ^9 J0 t4 B& a6 [5 D$ i! o2 x7 p
$ J" z. j' `7 `3 ], b通过上面对比,可以总结到:
" P$ b9 K" |$ h$ Y: o1 Z9 W8 s- b( V8 @www.audioapp.cn  audio app

1. IPTV 媒体流通常基于UDP,这部分业务对网络丢包很敏感;对于点播业务,媒体流通常是基于TCP的,这部分对时延较为敏感;
6 E7 `1 W( @/ ^) k( u# l2 O  W9 W  ?# u" R1 ^www.audioapp.cn  audio app

2. OTT 视频场景基于TCP,对于时延较为敏感。
" d- Q) R, v' ~& R( u/ U& F0 e- `
% w* r! C3 p* d5 c+ c/ {' J因此,要解决家庭网络场景下的4K视频承载,家庭网络要实现100M连续覆盖,主要上网位置 Wi-Fi 的 吞吐量都能达到 100Mbps 左右。 不同的视频节目对承载网络有要求,体现在网络的 KPI 三个指标:带宽,时延,丢包率。对于 运营商级 4K,承载网络要求达到丢包率要小于 5*10E-5。必须要能解决Wi-Fi突发丢包率在 10E2~10E-3 的家居场景下4K视频承载不卡顿问题。
2 q& e3 X, M' ], X8 W- b
# f/ T( Q/ F) {7 R4K视频在家庭网络下面临的问题5 f3 v3 p, F" y$ [) q3 x- D" T) D1 twww.audioapp.cn  audio app

4K视频的码率有2种方式,一种是固定码率,一种是动态码率。4K视频会因为画面内容的变化,单位时间内需要携带的信息量不同。视频流通过网络传输时,码率会动态变化,对网络带宽的需求也会发生变化。
5 R9 I) K4 [9 j! L- B$ ~  Z! l$ ~www.audioapp.cn  audio app

4K视频直播原理—为减少换台时延,收到数据就开始播放,机顶盒的初始播放缓存会较小。) a- l/ }- A# Q) K& Zwww.audioapp.cn  audio app


5 T6 v7 n- k" f, ]* _' o造成4K IPTV直播卡顿原因:4K 直播采用 UDP 传输,没有确认机制,如果网络偶尔丢包,会导致花屏。出现一次卡顿后,后续因为缓存增加,再次出现卡顿的概率降低。如果换台,则原来缓存的报文丢弃,再次回到初始状态。
/ D: q6 o" ?; @: t7 h/ L+ Y
! i) A: `- y. i  I4K 视频点播 原理—点播可以先缓存较多的数据,再开始播放,因此点播的初始缓冲时间 , 相比直播的换台时间要长很多。开始播放以后,还可以边播放边缓存更多的数据,这样抵抗网络抖动的能力更强。
: c# R6 `& q( B1 \" h
+ ]* ~6 f# F6 s造成4K视频点播的卡顿原因:4K点播采用 TCP 传输,有确认机制,网络丢包不会直接导致卡顿。但如果网络丢包,传输速率会降低会导致机顶盒缓存耗尽,出现卡顿。0 G! b9 |& I. |3 h0 [$ S; M  m# i1 uwww.audioapp.cn  audio app


* O; x( B, X. K! O, t0 ?+ x7 LWi-Fi对4K视频的影响+ p/ r) p- m, T6 d+ n! h/ Q+ q6 awww.audioapp.cn  audio app

% i4 ^* B0 p2 @www.audioapp.cn  audio app

1. Wi-Fi的空口效率3 y8 N1 T# w- @# X3 c8 w* F' jwww.audioapp.cn  audio app

$ d2 G$ F* \7 ]4 \9 C. {www.audioapp.cn  audio app

通过调整设备摆放位置和天线角度(外置天线设备),可以提高信号强度,提高空口速率。通 过选择底噪比较低的 信道 ,可以提高信噪比,提高空口速率来承载 4K 视频的效果越好。, W6 V/ P$ I& b* F( I: Owww.audioapp.cn  audio app


. r! w0 [) L6 y) d) [2. Wi-Fi的发送时延% R/ r) f( C1 W" [3 mwww.audioapp.cn  audio app


7 |- n% b+ @. ]% R  u) H$ {由于空口中可能存在多个Wi-Fi设备,因此Wi-Fi设备发送数据时,不能直接发送,而是需要进行 空口竞争,如果空口中Wi-Fi设备不多,比较容易竞争到发送机会,Wi-Fi发送时延不大。如果Wi-Fi设备下接入多个用户,Wi-Fi设备需要轮流发送不同用户的报文,对单个用户而言,会 增加排队等待时延。
1 O1 o! E$ m! x5 P+ s5 k* G
! a. v- Y6 A8 l3 o+ F3. Wi-Fi的丢包情况
$ ?6 ^" K8 `1 |- i9 ~
. _% a. y- g; w/ ZWi-Fi有重传确认机制,如果没有收到对方的确认,会重传报文。但如果某段时间内,空口冲突特别严重,每次都冲突,达到一定重传次数后,Wi-Fi设备会丢弃报文,导致丢包;如果某段时间内,空口持续繁忙,一直没有发送机会,会因为空口超时丢弃报文,导致丢包;如果某段时间内Wi-Fi等效速率不足,低于视频码率,Wi-Fi设备的报文队列持续增长,最终溢 出,导致丢包。
& z) o8 V/ ]6 a/ w& H2 ^: P6 D
" {- l1 Z; z: W% ~) d4K视频在Wi-Fi下的解决方式/ I4 ?( \) i' n3 u* _4 u/ q  Xwww.audioapp.cn  audio app

建设最佳视频体验的家庭网络,需要以家庭 网关 为中心,通过以太网线、电力线、无线中继和 5G Wi-Fi 等多介质灵活延伸 Wi-Fi 信号,有效解决家庭 Wi-Fi 覆盖和性能 问题。
* @+ b- p" n% z6 m
# R( s8 S& n3 s( b家庭网关和AP的规格要求
. ^8 n6 \9 q+ P' P
; h% {. m# ^  c' A& i2 n网关和 AP 的硬件配置和规格对家庭网络的性能和质量至关重要,如 CPU、内存和 Flash 以及 Wi-Fi 的规格对转发和 Wi-Fi 吞吐量等有很大影响,防雷和节能对安全和稳定性很重要,智能网关能 支撑未来家庭智慧业务。
. ]$ S4 ?1 M7 Y. y" d# o8 F' M
3 c* z1 S4 T) A家庭网关或AP要求:内存256MB+,FLASH128MB+,Wi-Fi信道自主调优,主动漫游,2.4G/5G双频;
& q: G- a& {1 B9 ] t01b5aa4d04f044ba75.jpg $ l0 n2 ~1 b$ u0 `3 C/ x3 F- Hwww.audioapp.cn  audio app

3 x9 f+ c0 J( V% G6 Xwww.audioapp.cn  audio app

小户型组网图5 O% i( {! R% ~" nwww.audioapp.cn  audio app

- z+ h6 D; a8 R7 E5 C5 Iwww.audioapp.cn  audio app

户型特点:小户型一般为1-2房。7 a$ H5 f2 u6 p1 K0 ^www.audioapp.cn  audio app

! b+ y1 T& b9 Pwww.audioapp.cn  audio app

用户特征:客厅和主卧有电视。客厅,卧室有非视 频用户,1~2个用户左右。# _8 J. v5 }* Mwww.audioapp.cn  audio app

3 l6 e6 z5 F1 A. B% j$ bwww.audioapp.cn  audio app

干扰特征:干扰源包括本栋的上下左右后,前栋, 后栋有本栋其它房子遮挡,可忽略。前栋不同楼层的房 子也会产生干扰,并且高层住宅的层数很多。干扰源的 套数在30个以上。6 t# f8 w/ e3 G$ H( @, zwww.audioapp.cn  audio app

( }8 B; j* M2 n5 X2 `- Uwww.audioapp.cn  audio app

解决方案要求:该户型一个ONT(HS8245W)就 能覆盖所有区域,支持1路4K节目。6 A, ?& a) A7 I: B" _3 p9 |www.audioapp.cn  audio app


$ g+ [) `: a8 F6 V5 I9 k4 P# n t0130b0a93753b4f9e5.jpg + A9 X* b$ u4 c1 J) |( y4 [4 iwww.audioapp.cn  audio app

大户型组网图' S8 M- q3 R; }; a8 Dwww.audioapp.cn  audio app


/ |7 E; H; m3 f4 C9 X户型特点:大户型一般为3~4房。; a- g5 _5 v& g2 X$ c5 Awww.audioapp.cn  audio app

5 d, B) S: u0 t$ o9 W% ]www.audioapp.cn  audio app

用户特征:客厅和主卧有电视。客厅,卧室有非视 频用户, 5个用户左右。
4 s' }8 k& O( M% I' j
6 c1 _7 b- e1 L+ m* a干扰特征:干扰源包括本栋的上下左右,前栋,后 栋。前后栋不同楼层的房子也会产生干扰。干扰源的套 数在20个以上,每套有1~2个AP。
: P" H! I: H' D4 |+ S( k/ f1 T/ r  B- _5 x) |. Iwww.audioapp.cn  audio app

解决方案要求:户型面积较大,且信号传递需穿越 2堵以上墙体,需要部署2个AP扩展,支持2~3路4K节 目,1个HS8245W+2个WA8011Y。
0 M3 I" E2 G2 c t018d9aba6c6e892c20.jpg
1 U$ t: j& J1 S4 C; n  u

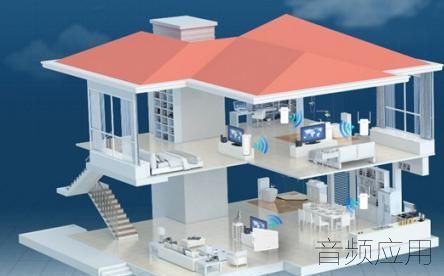

7 ?& X5 o! N  U, e( t别墅组网图
& G& Y+ A* t! A5 V$ m: |* K5 W
! k' n9 g! Z* ~" h户型特点:独栋或双拼,2~3层,一般5~6房。
9 d; x% z3 L& Q# h2 q3 ]0 ?; k0 D: v/ ^5 lwww.audioapp.cn  audio app

用户特征 :客厅和多个卧室有电视,需要多级级联。客厅,卧室有非视频用户,10个用户左 右。0 R- Z3 {* ^) x- a8 w! H+ [www.audioapp.cn  audio app

9 m9 ]% T$ i! L  B4 W5 Awww.audioapp.cn  audio app

干扰特征:干扰源来自双拼的另一套房子,以及附近的其它别墅,干扰相对较少。干扰源的套 数在10个左右,每套需要部署多个AP。+ L. H1 ]8 O) w% F, g6 Qwww.audioapp.cn  audio app


: z+ S0 r* {/ h* [8 `3 J解决方案要求:以每层2-3个房间为例,一层需要1~2个三频AP,Wi-Fi中继时对三频AP穿楼板 有强烈要求,需要多级AP级联组网,多级级联后对网络拓扑稳定性要求很高,多级组网后至少要支 持3~4路4K节目,每级AP之间的信号要求在-65dBm,1个HS8245W+3个WA8011Y。% @3 W7 r+ Z' @& y; iwww.audioapp.cn  audio app
