[diy发烧] 普通音响怎么改能变成蓝牙音响?

[复制链接]

3

帖子

1

听众

28

积分

音频应用新手发布

Rank: 1

积分
28
发表于 2019-7-5 20:51:56 | 显示全部楼层 |阅读模式
普通音响怎么改能变成蓝牙音响?" @! n+ ?, g- k( g: y3 Qwww.audioapp.cn  audio app

# ~: q, J8 i' vwww.audioapp.cn  audio app

蓝牙(Bluetooth)本身是一种无线税局传输协议,最初是实现设备间短距离数据交换的,蓝牙使用2.4G盒子频段,是有爱立信公司在1994年提出来的,最大的优点是蓝牙协议支持多个设备的连接。( R, d: T  i! O. ]/ gwww.audioapp.cn  audio app

7 I  @( v% f' zwww.audioapp.cn  audio app

随着蓝牙技术的发展,蓝牙技术联盟到现在拥有两万多家成员公司,覆盖了通信、计算机、个人数字产品、音频等领域,最早出现在手机间通信,后来,工业产品和消费类产品都采用蓝牙技术。开始用作音频传输的时候,采用的蓝牙协议版本低,那时候主要用于手机的无线耳机,那时候只支持单声道、音质差(解码精度不高)耗电高等特点,因此一直到现在,有些固执的老音响爱好者总认为蓝牙用于音频传输就谈不是高保真了。其实,目前的蓝牙4.2版本,音质已经有了很大提高,传输距离达到1多米,耗电也降低了。4 b+ E  c  G; e, a( p) rwww.audioapp.cn  audio app

2 C; c$ l! V2 C- hwww.audioapp.cn  audio app

由于使用方便,而手机目前来说,蓝牙是标配,因为要便于连接各种消费电子产品,如手环、耳机、血压计、平衡车等,如果家里有蓝牙音响,连接起来就方便多了,手机作为音源,可以随时把自己喜欢的歌曲带在身边,随时播放了。
: Z( q8 R$ `3 ]( S4 K% J3 t. g: F9 c/ L7 rwww.audioapp.cn  audio app

普通音响要变成蓝牙音响也十分简单,有一下两个方法,
/ }  P8 n, b. h* e
& X4 {6 O$ y, `! X$ K' a一、购买成品' L1 k) v- d1 Uwww.audioapp.cn  audio app


4 n0 r2 U7 o. c' M3 C5 p2 r这种产品目前比较多了,例如小米的蓝牙音频接收器,几十块钱,内置电池,不用担心引入交流噪音。只要用一根3.5mm的音频线和音响连接起来,就把音响升级成蓝牙音响了,十分方便。
9 q; L% o$ y$ k, m) E+ `' {
( ?: A* e3 ]5 d/ J3 j0 v6 [3 D二、DIY
( u# t! w' g% l9 O9 `  r  p5 o0 j3 t" H3 k: W9 S# z3 jwww.audioapp.cn  audio app

自己动手(DIY)可以在制作的过程中感受的乐趣,并丰富自己的知识和技能,理工男一定要试试。以下是我制作的一款蓝牙接收器和为两个音响加装蓝牙模块。* G: G' ^  k! e: o  T$ Ewww.audioapp.cn  audio app

: ?" |7 P$ y; P. X$ _* Rwww.audioapp.cn  audio app

1、蓝牙音频接收器的制作: t' J; ^% y  Y/ H/ g" X* Z6 qwww.audioapp.cn  audio app

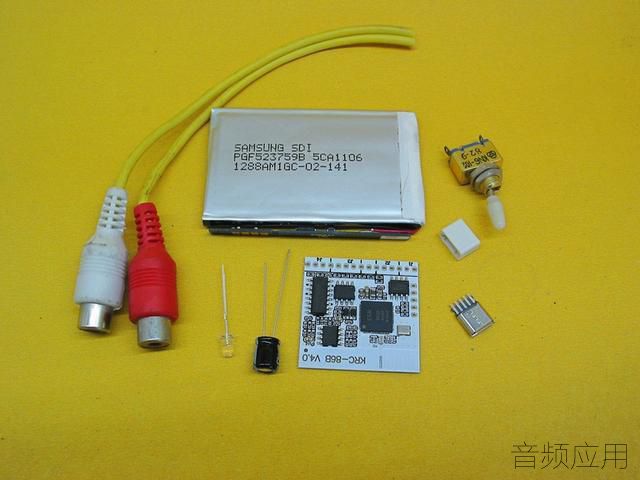

4 m8 ?! S) S: z$ H4 e我们要准备以下材料,RCA插座两只、1200mAh锂离子电池一块,蓝牙4.0协议的立体声传输模块一块、开关一只、MicroUSB接口一只,此外还有必要的一些阻容原件。" ^- Q( b# v# |. a) a- V' nwww.audioapp.cn  audio app

% p( C( y, `) v" |% Fwww.audioapp.cn  audio app

148108220_1_20181126112112138.jpg 7 K& D* H8 P1 ]4 C5 x6 ^www.audioapp.cn  audio app

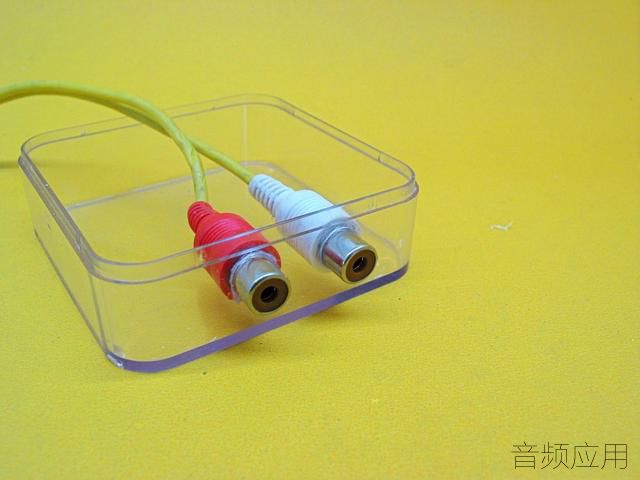

1 \0 N/ ~3 y2 Z" [1 G找个小塑料盒子,打孔装各种接插件。, @. g( k2 w& |9 F2 v" W5 }www.audioapp.cn  audio app

5 R2 n; w6 I( I8 O# D+ Pwww.audioapp.cn  audio app

148108220_2_20181126112112247.jpg % X( ~7 D2 a" z7 [www.audioapp.cn  audio app

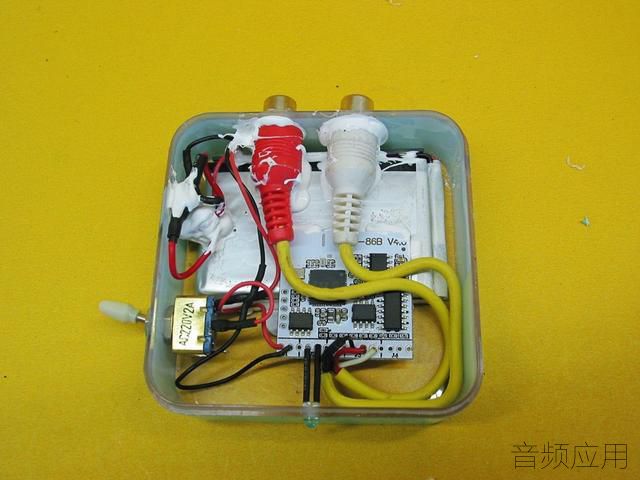

. i( r8 t+ e3 k1 }: V" o% a电池和模块还有插头装上粘牢,各种线焊接好。" i' K8 y, M1 A, owww.audioapp.cn  audio app


* Q0 M# N- u# `7 T 148108220_3_20181126112112357.jpg
6 d& A3 l. `, e  ~0 Q# d4 n  V4 B* ]$ Y2 wwww.audioapp.cn  audio app

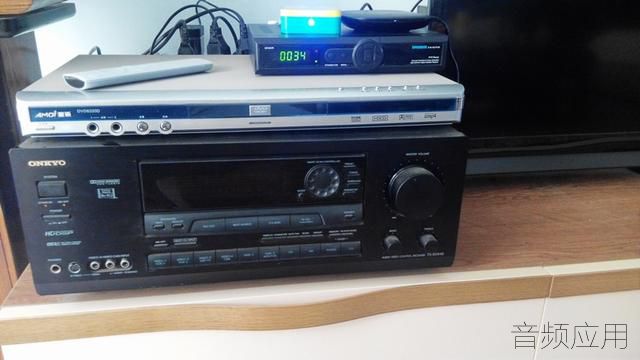

我们用的音响是安桥功放和书架式HIVI音箱9 }/ ~' @% c! I+ ?www.audioapp.cn  audio app

! J% @) e! \# x4 u  ~0 Bwww.audioapp.cn  audio app

148108220_4_20181126112112529.jpg 0 R$ ^2 D) E% j( p/ L2 P& hwww.audioapp.cn  audio app


! i" ~8 Y& H) R2、轻骑兵M7加装蓝牙模块" Q4 L: \# s1 K0 `9 j5 J$ e. a  ]0 Cwww.audioapp.cn  audio app

! l3 Q$ {' V' n  ?6 Uwww.audioapp.cn  audio app

这就是轻骑兵M7音箱,采用有源模式,所谓有源就是音箱内部包含功率放大单元,外部只要有信号输入,就可以发声,而无源音箱是需要配一个功率放大器(简称功放,俗称扩音机)来推动音箱工作,有源的好处是集成度高,安装方便,用户投入成本低;缺点是因为内部有变压器、电路板等,要占用一定空间,导致箱内有效容积降低,功放电路简单而导致音质受损。所以,有源模式通常用在小音箱的设计中。  ?* s% l/ R, X% `8 k- k. M  awww.audioapp.cn  audio app


8 W. d9 m2 h; T' Z; z1 g. e为了升级改造,我们准备了4.0蓝牙立体声模块一套,包含一只蓝色LED状态指示灯和一只电源退耦电容。# E. b# ]* B  _5 Qwww.audioapp.cn  audio app

" h2 P1 n. G) O0 u) g" lwww.audioapp.cn  audio app

内部是LM1875组成的功率放大器,电路比较简单。现在我们把蓝牙4.0立体声模块接入到电路中:原来的信号输入线从功放板上焊下来,焊接到蓝牙模块的音频输入端,再把蓝牙的音频输入端焊接到功放的输入端,这样,在有蓝牙链接的时候,就播放蓝牙输出信号,没有蓝牙连接的时候,自动切换到原音频输入端。1 K, |. G1 n1 @( U# ^/ |www.audioapp.cn  audio app

6 x' c: W- c' k$ V8 D5 L' ^www.audioapp.cn  audio app

因为蓝牙模块工作电源是3.3-5V,而音箱的工作电压是18V,所以还要组装一个DC/DC降压模块,把主电源18V降到蓝牙工作电压。" \% T& @% k; \( S  q" r) awww.audioapp.cn  audio app

7 ]& ~4 f" M. H3 nwww.audioapp.cn  audio app

然后我们把蓝牙模块用704胶粘在音箱顶部,蓝牙天线粘在内部正面。1 X9 L6 \. T0 L7 \; r6 ]* z, `www.audioapp.cn  audio app


$ M1 B  o& |$ j/ w: @3 S. r装配好了,面板上多一只LED,闪烁时表示等候配对或链接,常亮表示蓝牙链接成功。
# F5 P' ^4 a' a4 P6 E" h& W/ Y9 Q8 G/ w# i7 S) p0 mwww.audioapp.cn  audio app

3、古老收录机加装蓝牙模块; g0 M0 B0 y/ |! Rwww.audioapp.cn  audio app


5 J3 @: A9 e  h3 S+ s这一台被成为“录音机之皇”的SHARP GF777体积硕大,就频率参数而言,即使在今天也毫不落后,今天用来听FM,音质仍然令人满意,可惜,当年流行的磁带是已经惨遭淘汰了,如果只用来听FM,是有点可惜了。$ ]1 c- V- J# i# k+ H; ]www.audioapp.cn  audio app


& l2 `! R$ i) f: p8 v' V: H通过分析,这块电路板板就是LINE输入电路的PCB,这个单列直插9P的IC是PHONO放大电路,这个我们不动它。找到这三个焊盘,是LINE或PHONO放大后电路输出点,我们需要把蓝牙解码模块接到这里。
" X2 C) H/ O- I) R! O* q$ h; K+ ]www.audioapp.cn  audio app

准备一个蓝牙解码模块。再准备一个2.4G天线。/ \; _0 P7 V$ ~, z* f. Owww.audioapp.cn  audio app


7 ~& Z$ Q* R8 b; W' c0 [$ q这是焊接好的蓝牙模块,现在要找一个合适的位置装到收录机里面。打算连天线一起,粘到收录机的内壁顶端。& A4 [) h3 U7 `+ z% wwww.audioapp.cn  audio app

1 B. b; I2 p/ I8 @www.audioapp.cn  audio app

这是粘好后的样子,左边是解码模块,右边是蓝牙天线。( o+ p' g5 K$ b0 Y. |2 o+ I: G$ jwww.audioapp.cn  audio app

  \& m, E! k, W+ s( m  swww.audioapp.cn  audio app

最后加装电源,然后盖上外壳,接通电源后,搜索蓝牙模块,配对后把名称改为“SHARP GF777”于是,一台具有蓝牙解码功能的收录机就改造完毕了。: R( T/ Z9 i3 D' G; \0 q" |$ Fwww.audioapp.cn  audio app

: E* ^# c$ C- R8 N' U2 `  Jwww.audioapp.cn  audio app

播放磁带,功能开关放在TAPE上,收音放在Radio上,如果要连接手机,就把功能开关放在Line in上,这时候,如果有蓝牙已配对设手机则播放手机中的音乐,由于此蓝牙模块可以配对两个设备,我们把笔记本电脑也配对上,那个设备先开机,优先播放那个设备的信号,如果两个设备都没有开机,则信号实现收录机背后Line in端子输入功能,这样,原机功能一点都没散失。, j( B4 P& m5 u4 L: ^% Lwww.audioapp.cn  audio app
