可任意限幅、内置自适应升压的2×8.0W立体声音频功放HT878T

hezhushuang

               深圳市佰泰盛世科技推出了HT878T是一款内置自适应升压的立体声D类音频功率放大器， 由锂电池供电升压至VPOUT=8.3V时， THD+N=1%、1kHz信号条件下，能连续输出2×6.8W功率（4Ω负载）；另外，其还支持AB类模式。HT878T内置G类升压，可任意设置最大升压值，以满足不同的输出功率需求。该升压在小音乐信号时不升压，仅当功率较大时工作。其可大幅提高系统效率，延长电池续航时间。
           HT878T具有可任意配置的限幅(Limiter)功能。限幅功能开启后，即使输入信号很大，音乐输出也能被限制在指定的功率和THD+N之内，满足不同音质体验和保护喇叭的需求。
           HT878T还具有自动限温控制（TFB）功能，在高功率输出、高环境温度、AB类模式低效率等情况下导致芯片片内温度较高时，芯片能自动降低系统增益，避免芯片进入过温关断保护模式，在保证音乐品质的前提下显著提升音乐峰值功率。
           此外，HT878T内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
       可任意配置的限幅功能
         -自由配置音频限制幅度，使输出音频信号限制在固定失真水平内
         .  内置自动限温控制功能
       -适应不同散热条件，避免出现过温关断现象
   ・高效自适应G类升压功能，有效延长播放时间
      -可调节最大限流值，有效防止电池拉死
-升压值可调
・支持AB类与D类切换
・THD+N: 0.04%（RL=4Ω, fIN=1kHz,
Po=2×1.0W）
・低静态电流：7mA, 3.7V
・输出功率(VBAT=4.2V, fIN=1kHz, RL=4Ω)
2×6.8W (VPOUT=8.3V, THD+N= 1%, 连续输出)
2×8.4W (VPOUT=8.3V, THD+N = 10%, 瞬态输
出)
・VBAT供电范围：2.8V至5.5V
・三种增益选择：21dB, 25.5dB, 30dB
・免滤波器数字调制，直接驱动扬声器
・保护功能：过流/过热/欠压异常保护功能
・无铅无卤封装，TSSOP24L-PP
 典型应用电路

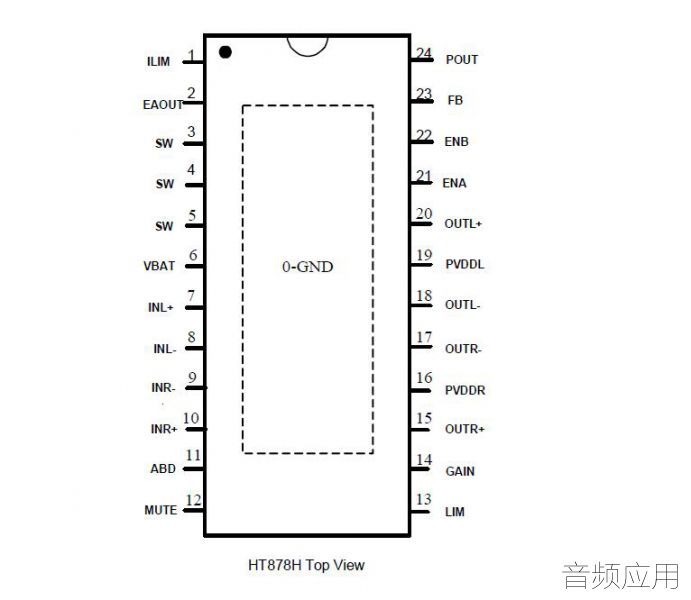

封装


HT878T可能用到以下词汇。
限幅：当限幅功能开启，功放输出被限制在限幅值以下。功放输出达到限幅值后，芯片将自动降低增益以维持输出不超过限幅值。
限幅值：限幅功能开启后设置的最大输出
电压，简称VLIM_L。
自动限温控制：简称TFB。当芯片由于较高的环境温度、较高的持续功率、较差的PCB 散热等原因导致内部结温达到触发点时，该功能可
自动通过降低功放增益以降低芯片内部结温，直至芯片内部结温降至触发点，该功能将再次增加功放增益。
自动限温控制触发点：简称TFB，即自动限温控制功能下因芯片内部结温升高而降低功放增益的触发温度。
启动时间：限幅功能和自动限温控制功能
的增益降低速率。限幅功能的启动时间为10ms
/dB，自动限温控制功能的启动时间为640ms/dB。
释放时间：限幅功能和自动限温控制功能
的增益增加速率。限幅功能的释放时间为160ms
/dB ， 自动限温控制功能的释放时间为
1280ms/dB。
自适应G 类升压：仅当功放输出幅度达到预设值（称为升压阈值，VB_TH），升压开启。当功放输出幅度低于升压阈值，升压关闭。此功能
可有效提升整体效率、延长电池的播放时间。
升压阈值：简称VB_TH。开启升压功能的功放输出阈值。
PCB正面

004

PCB反面
