老司机乐队 @宁波灯塔音乐现场* C. i7 i1 v/ @3 g+ f/ cwww.audioapp.cn  audio app


' e6 E, `6 \3 y9 q作者:潘夏,Waves上海展示培训中心。2019年6月14号,应Waves中国技术顾问苏国权老师诚挚邀请,我在宁波灯塔音乐现场Live House与苏老师一同协作了老司机乐队(Old Driver)的FOH&Monitor调音工作。借由这次现场乐队演出之机,我们实际运用两套Waves eMotion LV1数字调音台系统,各自负责FOH和Monitor工位——并且共享一套I/O接口箱,输入增益V Gain分离,使用Track Live分轨录音与回放等功能。
5 b3 p- o' j8 U# A5 M: s/ T* ?; H5 Swww.audioapp.cn  audio app

苏老师使用一套4屏LV1系统负责IEM(耳返系统)的Monitor调音工作,我使用一套4屏LV1系统负责FOH调音工作。/ `. G8 h# g# Xwww.audioapp.cn  audio app

; }0 f. Q: d+ i# y  ]年轻帅气的原创独立音乐人,老司机乐队. ^5 \& b; H# mwww.audioapp.cn  audio app

3 c7 x( R- X3 z2 w& w- |www.audioapp.cn  audio app

在之前,乐队和苏老师已经有过同期分轨录音和现场调音等合作。苏老师和乐队曾经用不到一天时间一口气用LV1系统完成一张专辑的同期录混等工作,可以说是很有默契了。
' u4 X9 I0 A# y0 c 2496_1561877055_thumb.jpg ( u) @4 B3 ]! a/ K! v: C! b% s- Uwww.audioapp.cn  audio app

宁波灯塔音乐现场的门口,很有独立音乐精神特色(感谢施磊老师拍摄的大片既视感)
' p- ?2 `) A2 b! R5 O& Z7 q3 h: u
) o2 t: \6 r* |3 BWaves上海展示培训中心设计的LV1整合系统航空箱包含:
% }1 R) N, K! [1. 4×24寸10点触控屏
. E  O0 e  z! m8 E7 m2. 两个定制的折叠屏支架,可在任何角度支撑上下两块触控屏(感谢苏老师一同研发)
) \+ M; C% R9 s9 ]  ^9 k& T3. 一台定制Host电脑主机,带4×DP口的视频输出,带4×USB的触控线输出。运行LV1软件和Smaart 8等软件 , d( N) s2 n; w) @& Y) ^5 bwww.audioapp.cn  audio app

4. 带有端口聚合备份功能的多模光纤的交换机(感谢Waves技术顾问烧钱老师和萧笙老师的交换机经验指导)
6 s( _; M6 S' Y8 a9 _* o5. 无线蓝牙一体键盘鼠标' q( x# t3 m; _5 H' w& j6 W  Owww.audioapp.cn  audio app

3622_1561877067_thumb.jpg 4 b1 ~% \3 d+ {0 b/ Iwww.audioapp.cn  audio app

FOH工位外置到交换机的设备: + H! M( \, t0 E. A$ C1 \. rwww.audioapp.cn  audio app

1. STG-1608的I/O接口箱,输入接入了Monitor工位的对讲话筒和Tract插件的M30测试话筒。输出给了现场线阵列音响的LR,中置补声音响,超低音音响。
$ _' V  l8 w7 i2. Mac电脑,负责用Waves自家DAW软件Track Live进行乐队彩排的分轨录音和回放,以及现场背景音乐播放。 5 y0 c4 G5 F! x/ m5 i) Twww.audioapp.cn  audio app

3. Waves Extreme服务器,负责FOH的LV1系统插件运算。
! `5 v9 Q4 U1 o" H+ n4. 聚合备份多模光纤的交换机:FOH的Host电脑,STG-1608接口箱,录音回放的Mac电脑,Extreme服务器,都通过不超过5米的超六类网线进入该交换机,再通过长距离光纤线链接Monitor系统的交换机。- V% Z2 R* W  I7 {, o1 x7 jwww.audioapp.cn  audio app

4 {& ]7 `/ k" r2 [& A4 xMonitor工位,苏老师和乐队完全使用了IEM耳返系统,保证了乐队监听清晰度和工作效率。
. l" m! G! B3 I 8369_1561877084_thumb.jpg
1 u. I. D& F: v 5049_1561877095_thumb.jpg
音频应用 Audio app

9

帖子

1

听众

387

积分

音频应用新手发布

Rank: 1

积分
387
 楼主| 发表于 2019-7-1 08:12:10 | 显示全部楼层
Monitor工位外置到交换机的设备:
; M+ ]/ }% }( D) U: J5 t1. STG-2412接口箱,乐队的所有乐器输入信号进入2412接口箱。输出给了5组立体声IEM耳返系统。 / N/ _+ I9 n  G2 m( ywww.audioapp.cn  audio app

2. Extreme服务器,负责Monitor的LV1系统插件运算。
" F; a! ?  J! U4 d% Y2 H$ e3. 聚合备份多模光纤的交换机,Monitor的Host电脑,STG-2412接口箱,Extreme服务器,都通过不超过5米的超六类网线进入该交换机。通过长距离光纤线链接FOH系统的交换机。3 S/ ]4 Q2 Q+ o9 R, v: i2 w5 Vwww.audioapp.cn  audio app

8 _) V- q  \1 j3 L4 e. ]" Q6 ]www.audioapp.cn  audio app

8122_1561877118_thumb.jpg $ F) {% E- l9 a3 {& l# swww.audioapp.cn  audio app

; O4 k0 ]6 W! u. ?) @7 vwww.audioapp.cn  audio app

7366_1561877118_thumb.jpg & C7 y$ l( t" j" wwww.audioapp.cn  audio app

6 k5 \. A# n  h* C/ c% ^0 v 5776_1561877134_thumb.jpg - L4 K. Y( D. K5 O. B: ~www.audioapp.cn  audio app

3275_1561877134_thumb.jpg 3 Y/ X" I' G; Owww.audioapp.cn  audio app

# r) T- f4 f1 c( B7 K. lwww.audioapp.cn  audio app

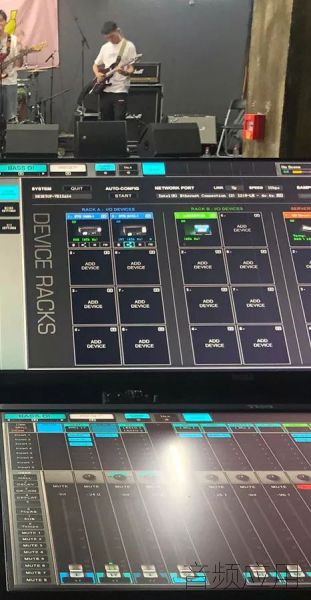

舞台上STG-2412接口箱由FOH系统共享给Monitor系统,共享设置非常简单,在FOH系统LV1的Setup的Rack下把共享开关点亮即可。这时Monitor的LV1就会找到同样标有“Share”的接口箱,接下来Monitor系统就可以用共享的接口箱独立去路由输入输出等自由设定。4 C# ?$ P; @+ }www.audioapp.cn  audio app

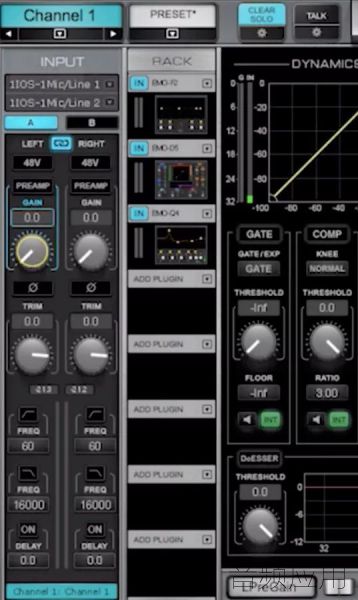

说到这次的FOH与Monitor输入增益分离。简单说说V10版本Lv1三层增益架构:
0 b- U; L0 n/ ]& C1. 话放增益:这个可以看做第一层增益,跟大家理解的传统话放增益是一样的。LV1有! / p% I* [3 j- ~! \1 F5 f. m. @; }8 Hwww.audioapp.cn  audio app

2. 数字Trim增益:很多高级调音台共享增益分离技术,是用这个数字增益来衰减或者弥补真实接口话放增益的变化,但很多老师是接受不了这个声音的。LV1也有!
4 m! n+ k9 }  q3. V Gain增益:Waves独有的新型增益分离技术,满满的真实音分系统的使用获得感,LV1独有!/ H( z5 \0 L, z( J8 F5 ?: V9 b/ i1 }www.audioapp.cn  audio app

FOH分享给苏老师的Monitor系统的接口箱,由Monitor系统LV1的V Gain独立调整自己的输入增益电平,使用上也非常方便简单。, O  `3 _+ V  s4 i' swww.audioapp.cn  audio app

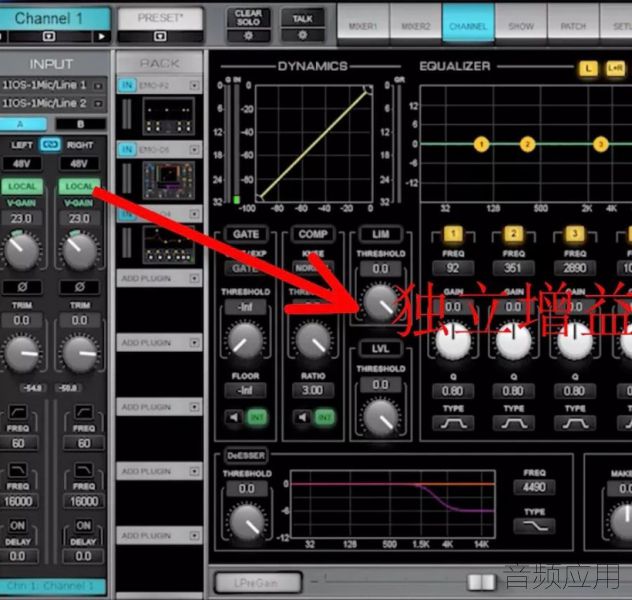

点亮输入通道的Pre amp选项,调整V Gain的独立增益。5 ~! ?9 `5 v& S8 G9 Kwww.audioapp.cn  audio app


2 e* Q$ D1 i0 c  `2 ]2 {  + M$ l* R. q/ w$ e" Pwww.audioapp.cn  audio app

Monitor的LV1系统通过网线接入同一网络交换机,得到了同一I/O接口箱共享,节约了I/O接口箱的硬件投资,V Gain增益独立调整,省去了传统音分系统的复杂且耗时耗力的繁琐。" E: e, ?$ s3 `www.audioapp.cn  audio app

2 z$ ]4 s8 U  F2 O$ t% j# FMonitor苏老师用LV1很帅!
- s+ @7 o$ e  p! {/ B6 t6 ]) q- N1 S: w6 Kwww.audioapp.cn  audio app

% E6 V. X; y: _. R& U由于灯塔现场处于文创园区,白天有其他办公公司机构上班,FOH喇叭系统要下午5点后才能出声,乐队只能先彩排Monitor的耳返系统。乐队在Monitor彩排的同时,在FOH位置已经用Mac电脑的Track Live软件把乐队彩排的分轨声音录下来,等到场地FOH的喇叭系统可以出声音了,再把乐队彩排的分轨录音回放到FOH的LV1即可。这时乐队可以休息,保持体力 准备晚上8点的演出,FOH通过彩排的分轨录音回放即可调音。1 w5 ~( S$ y- `9 ]1 J1 @9 _, w( Cwww.audioapp.cn  audio app

$ P5 `  k- j$ L% t! S+ Q. M! N1 \7 v7 Z% gwww.audioapp.cn  audio app

FOH工位,通过Tract插件+测试软件Smaart 8即可自动计算与优化FOH的现场喇叭系统FIR EQ和相位时间对齐。
9 g4 p0 G* U  t' G4 }& g, L0 f& U4 R: F9 T5 cwww.audioapp.cn  audio app

通过InPhase插件对齐鼓组Kick和Snare内外话筒的输入时间相位。' }2 r# t0 W1 K/ d3 f" H% S1 swww.audioapp.cn  audio app

% W& k8 a9 |! Rwww.audioapp.cn  audio app

Waves官方Extreme服务器,内核温度52°,稳稳的!
+ W' z( A5 @' k$ j8 N5 ` : h8 N, e  G/ cwww.audioapp.cn  audio app

5075_1561877176_thumb.jpg 1 L$ M( u' I9 o9 v6 ?7 L. kwww.audioapp.cn  audio app

FOH工位:处于Master主机模式,大多使用本身零延时的Waves插件。
4 n) S' [; V: r0 L( O( z" K总线类:CLA MixDown。
; A( Q5 C5 _8 z$ P门限压缩类:CLA-76、Emo D5、PSE。 7 K3 c/ h6 r* k7 D7 [& @: Fwww.audioapp.cn  audio app

动态类:F6、C6。
3 O2 ]* o5 `! s- H; r- u1 N6 T染色类:CLA Drum、SSL Channel、R-Bass。 ( e9 h. Z8 i* b2 e! l0 z. ]www.audioapp.cn  audio app

纠正类:Tract、InPhase、GEQ Classic。
# T# z& d  ?9 L混响延时类:H-Reverb、H-Delay、Manny Marroquin Reverb。
