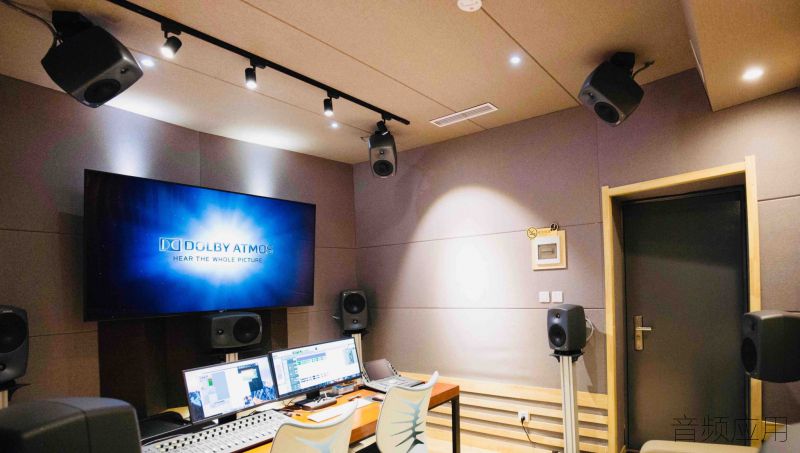

坐落在北京七棵树创意园的 MAXSFILM(迈思非墨)7.1.4 混录棚获得了杜比全景声家庭娱乐混录棚认证(Dolby Atmos Home Entertainment Studio Certification),其监听系统全部选用 GENELEC(真力)SAM 系列音箱。我们前往采访了 MAXSFILM 的声音指导和混音师,了解了这间 7.1.4 混录棚的打造历程。

选用 GENELEC 监听系统的 7.1.4
Dolby Atmos 混录棚



“ 紧跟最新制作趋势,让我们保持竞争力。”


“其实早在 2017 年初,我就有了打造标准的杜比全景声家庭娱乐混录棚的想法。” MAXSFILM 的负责人、声音指导丁业恒先生回忆道。当时,在由 MAXSFILM 担任后期制作的电影《驴得水》上映之后,他们接到电影制片人的电话,询问能不能为电影《驴得水》制作一版杜比全景声(Dolby Atmos)的家庭版,以便在新媒体平台上线。这让他对这一新兴市场需求有了初步的认知。

      通过进一步了解,丁业恒认为,家庭版杜比全景声的内容制作需求正在日益增长:“据我所知,杜比全景声在院线电影领域已经有了比较高的知名度。近几年来,蓝光光盘和越来越多的新媒体平台,比如爱奇艺、优酷、腾讯,陆续开始支持杜比全景声,VR 的发展也一直受人瞩目。我想,制作技术的革新,会直接带来对内容的需求增长,受众的口味也会被拉高。作为制作端的从业者,我们不但要经营眼前的业务,还要跟上最新的行业趋势,这样才能保持竞争力。”


MAXSFILM 负责人、声音指导
丁业恒


“符合专业标准的混录棚,是作品质量的保证。”


“搭建一个 7.1.4 的制作环境并不难。但是为了符合专业认证标准,我们确实付出了更多。我认为这是值得的。” 丁业恒说。

MAXSFILM 的杜比全景声 7.1.4 混录棚于 2018 年 6月底建成,并于 2019 年 3 月 15 日正式拿到了杜比认证。 在打造这间混录棚的过程中,丁业恒以及 MAXSFILM 团队与参与此项目的室内声学设计师、杜比工程师、真力工程师密切沟通,最终使得这间混录棚在各个环节达到并且超越了专业标准:包括建筑声学、系统配置与集成、系统调试校准等等。

在以上各环节中,建筑声学一向被列居首位。MAXSFILM 此次邀请了拥有 20 多年实战经验的郭明老师操刀声学设计和施工。除了我们明确可见的前墙、侧墙吸声材料以及后墙的木质 QRD 扩散体之外,据郭老师介绍,这间混录棚中还有许多“隐蔽工程”,比如侧墙内根据实际情况而分布使用的赫姆霍兹共振器,以及天花板中的悬吊式低频陷阱等等。这些手段的结合使用,有效控制了房间中的有害驻波以及早期反射,并使得各个频段的混响时间(RT60) 趋于一致,满足专业监听制作的标准。

为了最大程度地避免噪声,原有的空调室内机被挪至混录棚外,集成在房间顶部的迷宫式消声器经过了严谨的风压及风速衰减计算,最终保证送风口的工作风速保持在1.5米每秒以下。完工后的空调系统工作噪声达到了 NR18 标准。整个房间在所有设备正常工作时满足 NC25 标准。

混录棚的系统设计和集成由北京魔励科技有限公司完成。制作系统选用 Dolby Atmos Mastering Suite 杜比全景声硬件渲染器,以确保系统能够进行精确的延时补偿,同时拥有稳定的处理能力,满足复杂工程的制作需要。杜比工程师对设计进行了审核并给出了相关建议。同时,真力工程师在设计和调试环节多次提供了技术支持。 “无论是设计、产品,还是真力团队的技术支持,都对这间混录棚顺利获得认证起到了重要作用。” 丁业恒说。


系统示意图

左、中、右:
真力 SAM 系列 8350 智能监听音箱


侧环绕、后环绕:
真力 SAM 系列 8340 智能监听音箱


顶部环绕:
真力 SAM 系列 8340 智能监听音箱


低音:两只真力 SAM 系列
7370 智能低音音箱


拥有 7.1.4 制作环境的混录棚将会越来越多,获得专业认证的意义何在呢?面对这个尖锐的问题,丁业恒的回答从容而坚定:“这的确是一个内容量产的时代,市场成长很快,难免会一些制作不够精细的作品出现。但我依然相信,有品质才有胜算。拥有一个符合标准的制作环境,才有可能做出高质量的作品,这不仅让我更有信心,也让我的客户更放心。”



“真力音箱在功能设计上,把握了 ‘沉浸式声音时代’ 的用户需求”



院线电影的杜比全景声混音制作室(电影混录棚)通常按照商业电影院的实际环境来设计,一般面积较大,配置音箱数量较多;而为电视、蓝光碟、新媒体平台、VR 等播出方式制作内容的空间,通常按照客厅或家庭影院的实际环境来设计,面积相对较小,监听距离一般为中、近距离,7.1.4 监听布局已被杜比定义为在此制作环境下的标准配置(详情请见:Dolby Atmos Home Entertainment Studio Certification Guide)。


动画电影《白蛇:缘起》的
家庭版杜比全景声制作

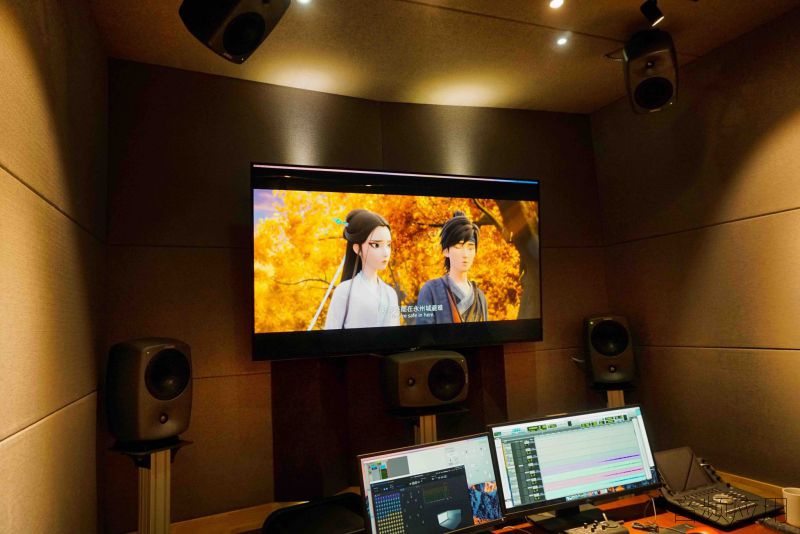

为使音箱声轴更好地指向监听位置
左、右两只8350倒置摆放


“‘行业标杆,值得信赖’ 是我对真力的一贯印象。同时,我在深入了解之后发现,真力 SAM 系列监听音箱所具有的声学校准、监听管理功能,可以让我的系统以最简洁和高效的方式,满足杜比全景声混录棚的需求。”

给丁业恒留下深刻印象的是,由于真力 SAM 系列监听音箱能够直接输入 AES/EBU 数字信号,并且内置了自动 DSP 校准功能,原本需要通过 DSP 均衡处理器、DA转换器等多台设备才能实现的功能,由真力 SAM 音箱 + GLM 校准管理套件一步实现。

通过使用真力 GLM 套件的监听控制功能,这间混录棚还能够在 7.1.4、7.1、5.1、2.1、2.0 等多种监听制式之间自由切换,既可以进行杜比全景声内容制作,又可以兼容传统的环绕声和立体声内容制作,具有极高的灵活性。丁业恒认为:“真力在产品功能的设计上,确实对新技术到来之后用户的新需求了解得非常透彻。”


通过真力 SAM 监听音箱
一步实现多种功能

GLM 监听管理套件


复杂系统,一键自动校准

多种监听制式,一键切换

后环绕、侧环绕均采用简洁的挂墙安装方式
并合理调整角度

关注音频应用官网公众号免费发布硬件产品

20

帖子

0

听众

462

积分

音频应用新手发布

Rank: 1

积分
462
 楼主| 发表于 2019-6-30 20:15:14 | 显示全部楼层
“声音平衡、细节丰富,长时间工作不累” 是经常在这里工作的两位混音师对真力监听系统的评价。刘姜、刘旭两位混音师目前已经完全熟悉了杜比全景声内容的制作方式和工作流程。短短半年的时间,他们已经在这间混录棚中制作完成了 11 部电影,以及总共 80 集左右的电视剧的杜比全景声家庭版。这些影视作品均已在爱奇艺、优酷等新媒体平台上线,其中包括备受年轻人关注的电视剧《黄金瞳》等。


近期 MAXSFILM 的
家庭版杜比全景声作品
混音师刘姜回忆说,在制作动画电影《猫与桃花源》的杜比全景声家庭版时,小猫驾驶滑翔机尝试起飞、鸟群飞过天空、工厂电闪雷鸣等场景中丰富的声音细节,都能够通过监听系统细腻展现出来,给他的声音创作带来了灵感,也带来了享受。


混音师   刘 姜
混音师  刘 旭
