Mipro Smaart与国内某品牌手雷分析报告

使用工具:Smaart V8 YAMAHA UR22mk II 声卡 RAVE 8 英寸监听扬声器 技术操作:陈万勇 韩志勇 孙 卫 目的:为了客观分析在扩声系统测量中,对于测量工具的理性分析和应用。
  一、无线手雷分析
  借助 Smaart V8 软件+YAMAHA UR22mk II 声卡,信号内循环状态下界面,声 压级为 94dB。


  图一
  从图一不难看出:脉冲窗口、相位窗口、频响窗口基本 OK!


  图二 某国内品牌无线手雷 Smaart 界面

  从图二分析:在 Smaart 界面下,无线手雷从发射到接收的延时为 22.63 毫 秒,相位角度 60Hz 偏离约 70°;频响曲线以 250Hz 为 0dB,上端频率手雷接收 机有 3dB 增益;下端频率从 250Hz-30Hz 滚降了 12dB。

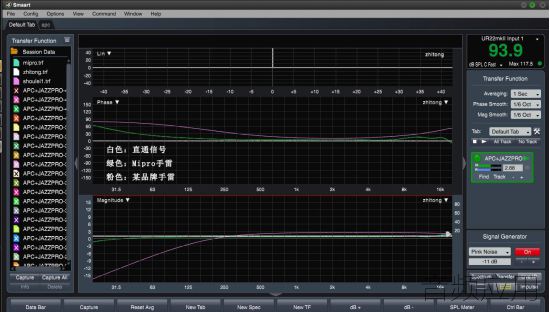

  图三 Mipro 无线手雷与某品牌对比
  在 Smaart 窗口下,Mipro 无线手雷的系统延时为:2.88 毫秒,相位窗口 Mipro
  在 40Hz 相位偏移约 30°超高频段略有偏移;频响曲线在 30Hz 跌落小于 0.3dB。


  图三:直通信号、Mipro 手雷 、某品牌手雷对比

  二、M30、APC、MM1、某品牌测量话筒分析


  图四 M30 APC MM1 某品牌测量话筒对比图

  在 Smaart 相位窗口下,M30、APC、MM1 三款测量话筒的相位曲线非常接 近;但是某国产测量话筒的相位曲线几乎翻转了 180°!(假设 M30 是正确的,
  那么某国产测量话筒线圈绕组和变压器耦合后的针脚是否焊接不对?这个问题
  只能让话筒厂家自己去检查了......因为 Smaart 严格意义上还不能当做电子产品 的检测工具,厂商可以用 AP 或者示波器去分析)。
  在 Smaart 频响窗口下,APC 测量话筒灵敏度最高,比 M30 略大于 3dB(这 并不是说 APC 测量话筒比 M30 好,只要是在信号不过载的测量范围内,技术人 员在使用不同型号话筒要注意话筒灵敏度),也就是说,在现场扩声系统测量的 时候一定要校准话筒与声卡的标准电平。
  扩声系统测量不校准测量话筒等同于“不以结婚为目的的谈恋爱”,都是在 耍流氓!
  在 Smaart 频响窗口下,M30 测量话筒比 APC 测量话筒的下端频率范围更宽,
  40Hz 以下的频率 M30 表现更好。
  MM1 比某国产话筒的灵敏度略高 1dB 左右,频响范围略宽一点。 以上分析是在一个非标准测试平台完成的分析报告,仅供大家参考,同时
  也希望有更多的同行参与我们今后的扩声小知识探讨。
