适合 K 歌直播、编曲录音的入门级专业声卡—— Buckhorn Pro12 音频接口试用体验与拆解
) D1 B/ U7 Z3 B# w5 E& q, O# Z, t& Q5 V! z& k, }/ }www.audioapp.cn  audio app

% W8 q; H, z: Z" g9 n7 M一直以来,专业音频这个领域似乎大多数都是洋品牌的天下,而最近,有越来越多的中国本土公司在音频行业崭露头角。这也是很让我们感到高兴的事情,这次我们要介绍的“Buckhorn”跳羚科技出品的音频接口就是这样一个国产专业音频品牌。. z; _. w8 R& G! d* x" Rwww.audioapp.cn  audio app

在2018上海展会上,跳羚首次推出了音频接口产品Max-1以及“乐王机架”软件,引起了业界的广泛关注。Pro12是跳羚发布的第二款声卡产品了,之前midifan已经有了一篇详细评测大家可以移步看下:
7 ?' X- C7 w: `# J( }' {8 \https://www.audioapp.cn/thread-182287-1-1.html
1 f& B& E' q8 S) z
- S  H# }2 _6 H  T% }0 P这款Buckhorn Pro12的报价为999元人民币,从其价位和功能设计上我们可以看出它的产品定位就是面向入门级专业用户以及K歌直播等娱乐用途,其配套软件“乐王机架”也更是专门为直播及网络K歌所设计的。目前千元以内价位的小声卡市场上其实也不少,跳羚Pro12的主要优点就是在于它专门为直播等娱乐功能做了软硬件上的独特设计,比如说它有Micro USB接口,直连手机的3.5mm接口,支持iOS、Android移动设备直接使用,还有自己专门的软件等。好了下面我们看图说话,给大家介绍一下这款国人自己研发生产的专业小声卡。* m: a+ p$ }' y) A. q; N6 N& awww.audioapp.cn  audio app

7784_1555244298_thumb.jpg * ]. G9 V* R/ q) Mwww.audioapp.cn  audio app

图1:Pro12包装盒,白色包装,简约风格
8 }' W! U# J+ G  o; t! Z8 j 3655_1555244304_thumb.jpg 4 D* S- c) e$ S7 z( owww.audioapp.cn  audio app

图2:包装盒上没有中文,本人估计应该是其产品也面向国外市场的原因吧
( ~2 J, ^( V0 N! k! {4 Z% B 8460_1555244314_thumb.jpg & h0 P+ a: f# k/ ?www.audioapp.cn  audio app

图3:说明书也没有中文的,作为一款国产品牌而且又是面向入门玩家以及业余音频爱好者的产品,如果能在国内销售的产品包装中加入一份纸质的中文产品介绍应该会显得更接地气。当然,在跳羚的官网上其实是有详细中文操作介绍以及中文视频教程的,大家可以上网参考。
( @5 Z- w' u( F( z$ ^3 d8 {( R 3280_1555244323_thumb.jpg # D% v! r4 \" c* p8 Mwww.audioapp.cn  audio app

图4:Pro12外观。金属外壳,声卡的体积比较小巧便携。但在小声卡的阵营中,Pro12的体积做得并不算最小的,当然这和设计以及电路板用料也有一定关系。! @8 ~! H5 _+ a; e1 bwww.audioapp.cn  audio app

- r- \# k+ r+ J, s& I* c1 Q( a图5:包装内的东西比较简单。说明书、一个转接头,合格证和一根USB线。
* o# ?: l2 ^: K0 k$ n 2691_1555244349_thumb.jpg
% d6 n& v/ s+ I8 v4 D4 R" n/ Q3 r图6:声卡背面的接口。: q+ d" F2 j. L2 v. s3 i1 Fwww.audioapp.cn  audio app

如图6所示,Pro12的接口很简单,但比较有特点。它有一个Micro USB外接电源口,用于外接供电。平时接电脑使用时,声卡无需外接供电,直接由USB供电即可。在连接手机等移动设备的时候,就可以通过这个口供电。另外,它还有一个3.5mm的线路输入口,可以用于和手机或者音乐播放器的连接。也就是我们常说的Aux输入,这个功能也是很实用的,不仅可以通过它来播放手机里的音乐,也可以进行录音,把系统播放的声音录进手机。不过,笔者感觉,与其留这样一个3.5mm的插口,为何不做成莲花口呢,应用范围不是更广吗?当然这属于设计理念的问题了。
. s! ?3 u$ K/ }: V 6023_1555244378_thumb.jpg - i  w" {4 h) M; [/ F0 d) `# ]www.audioapp.cn  audio app

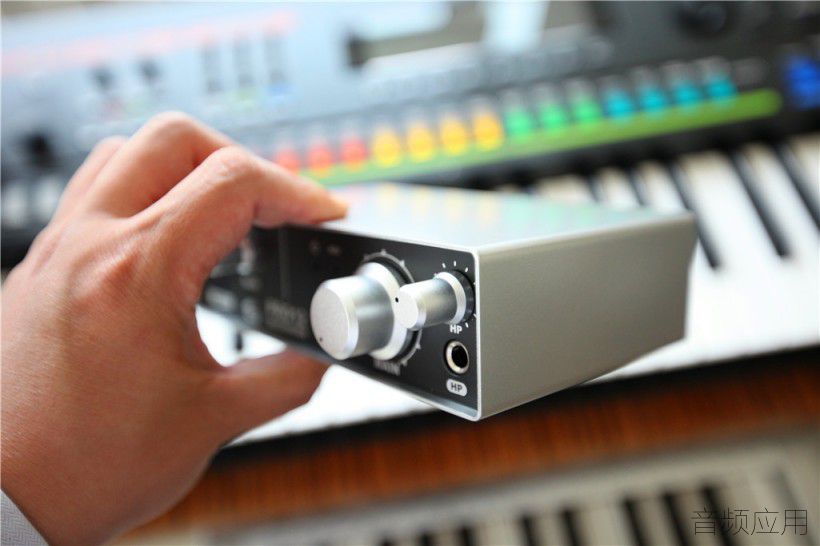

图7:声卡侧面。金属外壳非常有质感。大旋钮控制总音量,耳放有独立的音量旋钮。经实测,Pro12的耳放品质也还是不错的,一般的低阻耳机推起来都可以。2 q5 L$ o" t0 }. t0 m/ }; Zwww.audioapp.cn  audio app

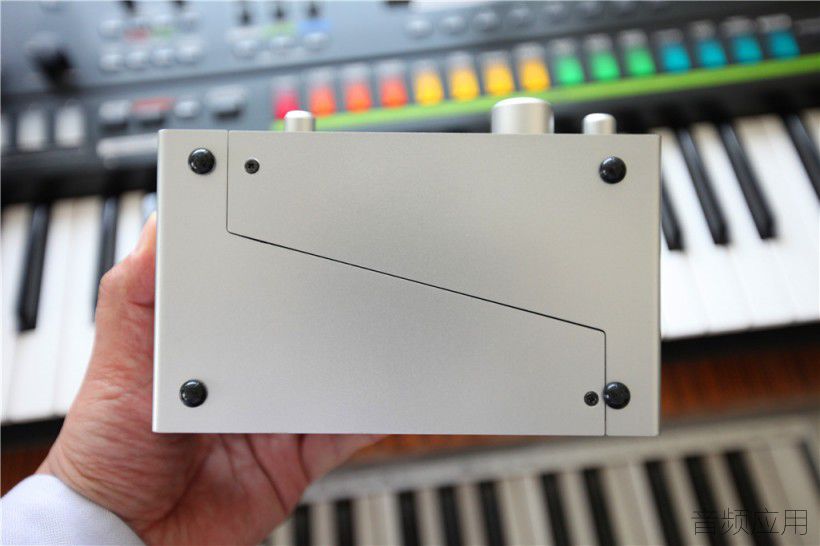

( [1 t. Z% P5 Q1 L8 I图8:声卡的底部。除了外面那两颗螺丝钉之外,四个脚垫内还各有一个螺钉,拧下即可抽开金属外壳。
$ g% }  |* B: d& y 5164_1555244401_thumb.jpg 7 b5 k, w: b7 i3 b3 Q( D7 s& Wwww.audioapp.cn  audio app

图9:声卡使用很简单,USB连接电脑即可。背面的两个输出口接音箱。图中的USB线是我自己电脑上的,声卡附带的USB线是黑色的。2 u; K& }% D' H  ^7 Wwww.audioapp.cn  audio app

2592_1555244413_thumb.jpg , ]" {' Z3 R  y8 I! y5 Z/ t: Ewww.audioapp.cn  audio app

图10:Pro12只有一个话放口,可以插一支话筒。电容或动圈都可以。而且这个口是多功能的,可以插卡农头,也可以插大三芯或大二芯。另外在这里还有一个PAD衰减开关。在图中我们可以看到,话放旋钮周围有一圈绿色的灯光,非常漂亮。如果话筒电平过载,这个灯就会变成红色。
: ~/ D) R1 l7 g; v2 C 9544_1555244422_thumb.png
# L7 s4 Q9 K& B8 y( h. Q图11:Pro12在Mac上是无需驱动即插即用的,在Windows上则需要下载官方驱动进行安装。
& y5 H" Z8 _* G8 j3 Q 3024_1555244428_thumb.png ( z! y4 n1 ]- x5 P( T7 j1 ewww.audioapp.cn  audio app

图12:安装好驱动之后,在Windows的声音设置里我们可以看到它除了本身的默认输出通道之外,还有三对虚拟的通道。这个驱动设计也是比较有特点的。对于专业录音软件来说,利用虚拟通道你可以做很多事情,而对于直播、K歌来说这些虚拟通道也可以利用,让声音同时供给多个软件来使用。% _7 W4 I1 O5 A; O$ e* N5 k/ wwww.audioapp.cn  audio app

3778_1555244436_thumb.png " p3 U1 p, i5 T" X- t  v" T  Fwww.audioapp.cn  audio app

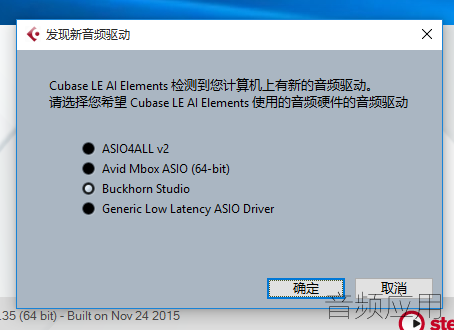

图13:支持ASIO驱动
) Z1 q* V1 k' h+ r4 z; ~$ f 7130_1555244443_thumb.png
3 g; L  a7 V- E( j5 ~9 `+ B* x2 @图14:在Win版Cubase中的ASIO延迟表现。采样率44.1
0 B/ O  B  C' T' l0 _. s2 ~ 4252_1555244448_thumb.png # |+ A' A/ v9 Zwww.audioapp.cn  audio app

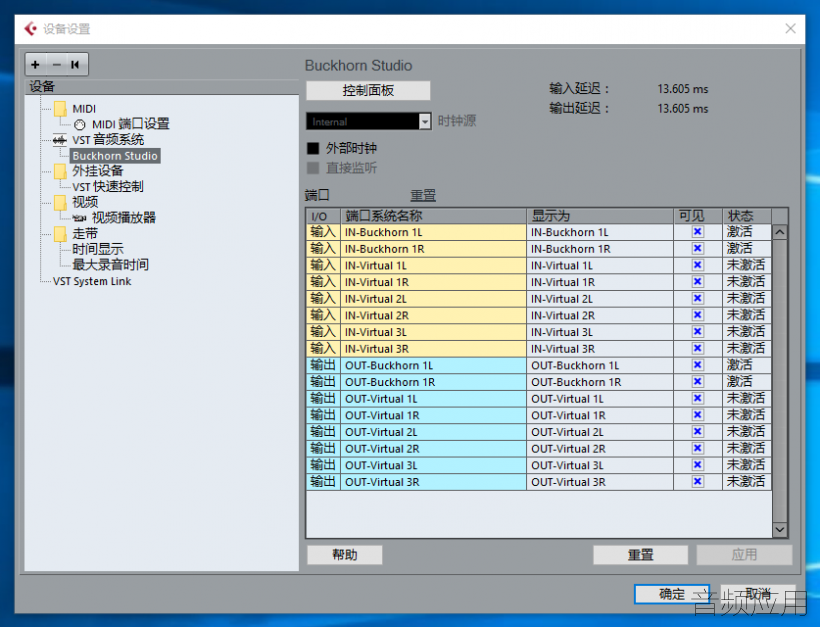

图15:在Cubase中显示出的虚拟通道,这些虚拟通道还是挺有用的,比如说可以进行内录。将Windows播放的声音设置到虚拟通道播放,然后用Cubase从虚拟通道录音就可以把声音录下来。不过,这些虚拟通道都是基于Windows驱动的,在Mac下就没有这些通道了。
9 W  g9 r2 u7 l$ Q1 l2 N! s7 L 6291_1555244457_thumb.png 1 w  c  `. x: O( x5 kwww.audioapp.cn  audio app

图16:虚拟通道设置,非常灵活。在Cubase里面可以增加总线。
音频应用 Audio app

8

帖子

0

听众

475

积分

音频应用新手发布

Rank: 1

积分
475
 楼主| 发表于 2019-4-15 12:41:53 | 显示全部楼层
表面上看起来,Pro12只有一个话放口,也就是只有一进,两出。而实际上我们在Cubase里看到,它也是有立体声输入的,只不过硬件上没有做出一对莲花或是大三芯输入口而已。
7 M  _- C( E  V" I6 C) B* M 1140_1555244465_thumb.png 6 k$ t" |& l, D( ?( i3 Vwww.audioapp.cn  audio app

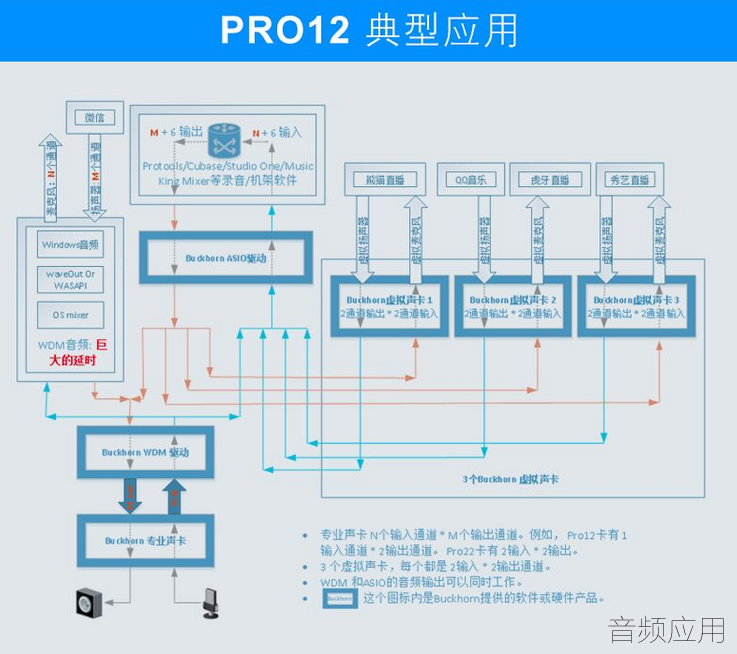

图17:这是官方给出的关于Pro12虚拟通道的路由原理图
$ q* j- g9 `6 ?' T 4947_1555244474_thumb.png
: ]4 }+ h8 A* s+ [8 k" d图18:在Mac版Cubase下的ASIO表现,明显优于Windows。之前评测过的几个声卡也是这样的。此时我就在猜测这声卡估计是使用的XMOS方案。之后拆解看果然如此。
$ X' U; M. k: I/ R: v 5092_1555244486_thumb.png
5 g1 \# q! d7 @/ j+ {. Q# V9 g图19:Mac OS下的音频驱动。在苹果上没有虚拟通道。  c' q0 i# x. X/ m- j: Vwww.audioapp.cn  audio app

2 S" `& V2 Q# \! Z图20:在48的采样率下,在Mac系统下Pro12能达到1.9毫秒延迟表现。
7 R5 z0 v$ \. e! T" \! j 9785_1555244542_thumb.png
7 G9 ~2 c: Y1 i图21:在Mac下,Pro12没有虚拟通道功能了。很明显,其虚拟通道功能是基于Windows下的驱动来做的。
+ M- o4 u4 g: t% R1 V! M2 s 2012_1555244567_thumb.png
& s4 n1 ^" G$ Y8 b图22:Pro12有一个官方推荐或者说是配套的软件,叫做乐王机架。在官网上就可以免费下载,这个软件在其他声卡上也同样可以使用,大家可以下载玩一下。看一下界面,就知道这是个针对直播、娱乐的软件。带有各种音效,对于入门玩家或是主播、K歌来说还是挺好玩的。
0 h' C- }( x8 e/ x3 W3 m) N2 y9 h9 a 4608_1555244581_thumb.png
, P8 I8 T* I$ L. k5 Z图23:乐王机架之所以叫做“机架”,就是由于这个效果器界面,它自带的效果做成了一个机架的界面,非常逼真。当然,仔细看一下,它的美工效果比起那些大牌效果器界面来说还是稍有粗糙,有待进一步美化。有意思的是它下面的那一排空白机架,在这里可以自己加载安装的VST效果器。3 n1 i) Z. c2 e! {: _! G2 Cwww.audioapp.cn  audio app

1723_1555244592_thumb.png 4 q( f& L6 `& S0 y: Twww.audioapp.cn  audio app

图24:在乐王机架上加载Waves的效果器插件。支持VST3。
音频应用 Audio app
回复 支持 反对

使用道具 举报

8

帖子

0

听众

475

积分

音频应用新手发布

Rank: 1

积分
475
 楼主| 发表于 2019-4-15 12:44:40 | 显示全部楼层
下面拆解Pro12声卡给大家看下它的内部用料和做工。. r: l- w3 q1 t0 _3 B" Lwww.audioapp.cn  audio app

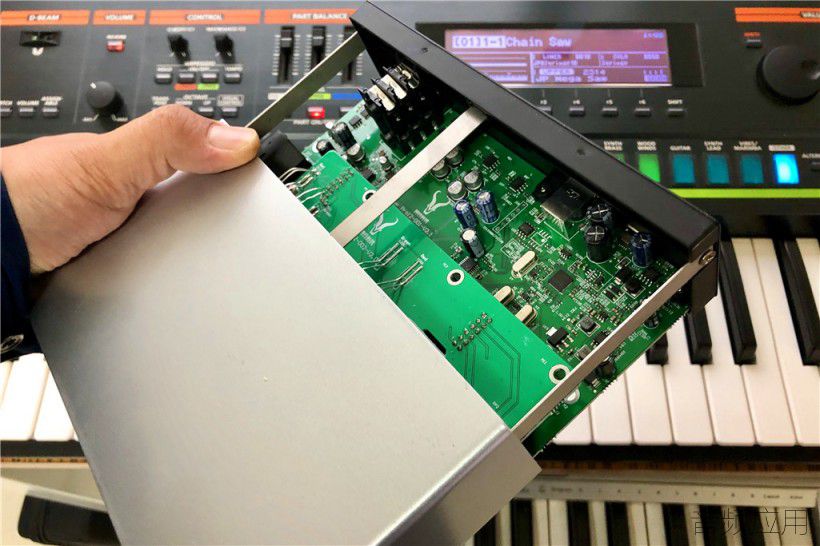

4 N, t$ w8 u4 J, x, ^* [2 \) V图25:拧下螺丝之后即可抽出外壳。
9 `1 k8 s1 L! O 2012_1555244612_thumb.jpg ) {* Q9 `9 [$ Q. ^www.audioapp.cn  audio app

图26:非常厚实的金属外壳,可以有效屏蔽电磁干扰。
2 ?' q  O2 g  f- }9 I& d. E' r, h 8966_1555244625_thumb.jpg 2 N) z) K  l9 I$ @6 i! |( B% Y; {* bwww.audioapp.cn  audio app

图27:内部电路板做工看着是非常规整和干净的。板子上有跳羚的LOGO,而且用了不少的大个电容,这是其他一些小声卡所没有的。不过正因如此,Pro12的体积才做得不够小,内部空间也比较大。其实感觉这个声卡应该还可以做得更小点的。
; V! S1 A; i4 Q9 ?, } 2832_1555244636_thumb.jpg . {& N, g% j  {' \( ewww.audioapp.cn  audio app

图28:首先看到的就是这颗XMOS芯片,还记得之前我评测过MIDIPLUS的那个Studio M小声卡吗,它也是用的这个方案。这也是当前比较成熟和常用的一种USB音频接口方案了。记得XMOS刚问世的时候,曾经被称为音质可以秒杀6000元以下所有声卡,虽然这样说是夸张了,但确实它的素质还是非常不错的,而且现在性价比也高了,所以跳羚使用XMOS方案是情理之中。AMS 1117负责稳压。4R7是电感。YXC的大晶振也非常显眼。' E# i3 i8 X, ?, f; z$ [$ T( pwww.audioapp.cn  audio app

6871_1555244651_thumb.jpg 1 e. J9 M2 o: E: e1 M$ s/ {www.audioapp.cn  audio app

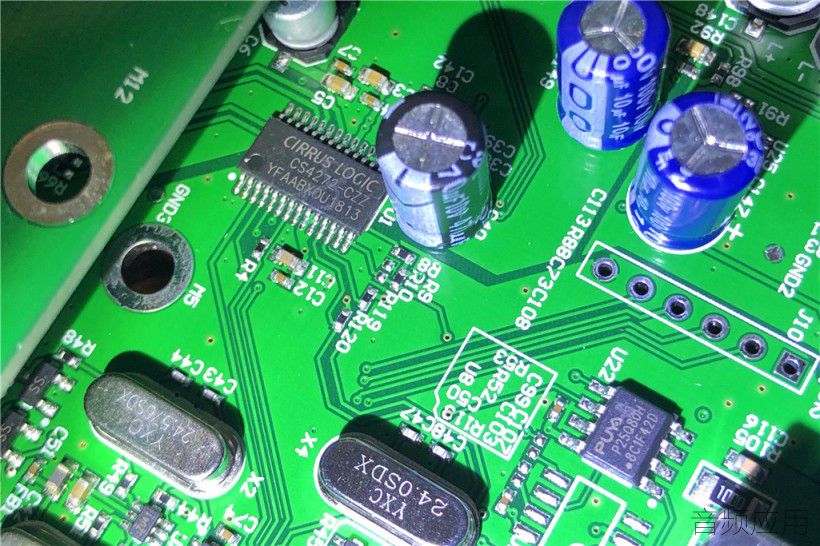

图29:AD/DA使用的是CS4272,这个和midiplus的Studio M也是一样的。我还在不少其他声卡上见过这个芯片,比如Focusrite的2i4也是用的这个。 这个芯片有着非常不错的素质,采样率能够支持到192,可以这么说,用上它,音质就有了保证。在以前,入门级别的声卡是很少能用上它,不过现在也普及了,不少小声卡都用这个了。 P25Q80H则是可编程的flash芯片。
1 C  J" t. T' C 1580_1555244661_thumb.jpg   N- S3 @$ T$ x0 Zwww.audioapp.cn  audio app

图30:SGM722运放,双通道,优点是底噪小,高频声音好,性能比较不错。贴片电容用的是RVT的,优点是耐高温。% w1 P2 }3 M- t3 E5 J+ p0 vwww.audioapp.cn  audio app

9622_1555244674_thumb.jpg * K: M6 W# I) I# h' swww.audioapp.cn  audio app

图 31:JRC的2122运放,优点是低电压,低噪音。这些现在都是音频接口中很常见的芯片了。比如Focusrite也使用这个运放。
2 g2 u! L' w5 \5 X7 f% M4 u% ^* ~9 x 1060_1555244686_thumb.png 7 S1 g8 i0 h" \1 owww.audioapp.cn  audio app

图32:电路板上的跳羚LOGO和中文标识,做工非常不错,焊点和元件焊接工艺也能看出来完全不比国外品牌逊色,有大厂风范,绝非小作坊产品。跳羚官方称,目前声卡的生产组装是在国内音频制造龙头企业来完成的,因此质量还是非常有保证的。5 j# ^+ E. y# }- kwww.audioapp.cn  audio app

总的来说,跳羚Pro12的内部用料和做工都非常不错,这是一款很标准的使用目前比较流行的XMOS方案以及CS4272作为AD/DA转换的声卡,在硬件上,它的性价比还是挺高的,用料非常实在,音质有保证,而且跳羚的软件以及驱动做得也都非常好,之前midifan也曾采访过Buckhorn团队,跳羚的硬件、驱动程序、固件和工业设计团队主要来自高通公司Atheros,可以说,跳羚的产品是来自高通以及乐王的多个精英团队携手打造的,所以它的品质的确做得还是很不错的。
, J6 B+ i5 ?; j! d6 V- F( y2 b: ?下面是官方的参数,供参考。
& ^- _: k% i! E& m2 ` 8227_1555244700_thumb.png * W# A& ~* k( ^( ]8 ]0 wwww.audioapp.cn  audio app

# c2 n; T4 E" s& I) Y3 n6 Ywww.audioapp.cn  audio app

9 O3 N  ]2 ~3 q* M0 gwww.audioapp.cn  audio app

音频应用 Audio app
回复 支持 反对

使用道具 举报

8

帖子

0

听众

475

积分

音频应用新手发布

Rank: 1

积分
475
 楼主| 发表于 2019-4-15 12:48:42 | 显示全部楼层
最后说下使用感受。
( T% Y: N9 `; W; L: e" C* R优点: 0 F& a' q( J+ w3 p' nwww.audioapp.cn  audio app

使用XMOS方案以及4272的AD/DA,音质非常不错,完全达到专业水准!ASIO性能也没问题,尤其是在Mac上性能非常强劲。
7 v" }/ K8 w% d, C0 J5 r底噪小,话放音质也不错。耳放推力和音质也都很好,烧友当个耳放用也是极好的。
8 Q! U. ~) x& H: n有三对虚拟通道,可以进行灵活的路由,可以进行内录。这个大赞!
! a  W: ?$ Y+ d9 G+ s; I/ b支持iOS和Android移动设备,带有外接电源口,连手机平板使时可以外接供电。# X8 U) y! P- e6 `1 o% nwww.audioapp.cn  audio app

带有3.5mm输入口,可以把电脑的声音录进手机,方便手机直播。
1 ^" O$ y  P* X# S& h8 [缺点:1 j/ @0 ~" Y/ L' y% z2 G7 ywww.audioapp.cn  audio app

体积做得还是稍大了一些。* E0 ]$ w, @6 z& _4 C2 I# h+ Kwww.audioapp.cn  audio app

虚拟通道只能在Windows上使用,Mac上没有。  H  n; }% ~4 {: E- [& O# \www.audioapp.cn  audio app

Win驱动还有待升级和优化。笔者在测试中发现,在Win下使用ASIO并将采样率设得较高比如192kHz的时候,稳定性就一般。有时候采样率会莫名其妙地自己跳回到48去。而在48或者44.1采样率下使用则一直都比较稳定。Mac下则非常稳定完全没有问题。# I* ?6 }; z! o; J) M- B/ swww.audioapp.cn  audio app

没有莲花或者6.5的线路输入,只有一个话放口。也没有高阻乐器口。更没有MIDI口。对于它的体积来说其实是能放下的,不过成本和设计理念不允许罢了。; x; i7 B; H' U: Lwww.audioapp.cn  audio app
