[LED] Mini LED道路千万条,谁能上头条?

[复制链接]

13

帖子

0

听众

350

积分

音频应用新手发布

Rank: 1

积分
350
发表于 2019-4-14 20:29:51 | 显示全部楼层 |阅读模式
Mini LED道路千万条,谁能上头条?' u2 Q3 i% f5 c3 B: \www.audioapp.cn  audio app

2 E  _5 E3 I; [www.audioapp.cn  audio app

  像素点间距趋小是LED显示技术持续升级的一个重要指标,实现这一指标的核心在于匹配的封装器件。CHIP 1010全彩器件的出现,开启了P2.0以下小间距市场的繁荣,1010成为一时无两的明星器件,同时成就了一批顺势而为的领导企业。
4 [1 p7 A6 W- T$ Q
7 d1 Y: W- c: b, ^; ^8 v' i  + ?6 u. L, B: E( Wwww.audioapp.cn  audio app

0 v# W: v# ~' z0 B  u/ B9 lwww.audioapp.cn  audio app

20190401164748_83043.jpg + i8 {6 v( Q, u1 u# L5 Owww.audioapp.cn  audio app

  随着市场高密高清需求的提升,P0.X间距的时代已到来,Mini LED随之兴起。不同技术路线的封装形式也开始同台竞技,比较典型的是IMD(Integrated Matrix Device) Mini LED、COB(Chip On Board)、分立器件(0606/0404等)。8 x4 ~+ R3 J5 I9 I5 E, z# Y, `1 Bwww.audioapp.cn  audio app

0 p; h* ~* v' v5 `0 G) h' kwww.audioapp.cn  audio app

  每种技术路线都有擅长的领域和市场,在P0.X的领域IMD更快一步,更胜一筹,更加主流。毕竟,客户需要的不仅是舒适性的显示效果,还有快速规模化的成品力、富有竞争的价格潜力以及抢占市场机遇的红利。
9 T5 x/ q4 e. A+ H/ ?. s& w- N: x+ T: D# T; Vwww.audioapp.cn  audio app

  7 Y5 E" F) r1 F, K3 [6 t* K. Ywww.audioapp.cn  audio app

20190401164801_58324.jpg % m7 V9 m6 ^2 H5 |$ nwww.audioapp.cn  audio app

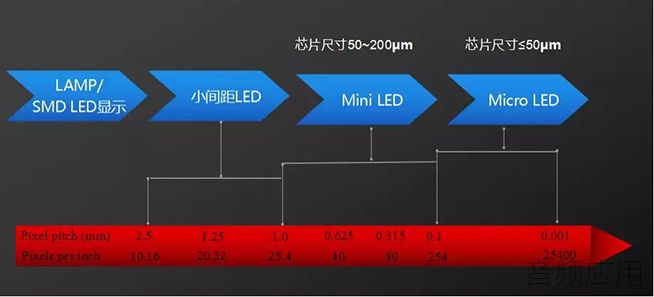

  也许有人会担心Mini会被Micro取代,从上面的Pixel Pitch可以看出:Mini和Micro 的应用场景是不同的,Mini 是大屏概念,Micro是消费电子概念,所以Mini和Micro会同时存在。2 h$ T- ]' A- Y1 Swww.audioapp.cn  audio app

$ @4 G2 _( B3 [- @www.audioapp.cn  audio app

  既然Mini会一直存在,那么,作为封装龙头,我们对于Mini选择哪种解决方案?对于推出的IMD Mini LED和COB是如何看待的,下面从多维度解析。5 o; F7 }; ~- [www.audioapp.cn  audio app

  T- \- S  Q! d  I! \www.audioapp.cn  audio app

  一、快速产业化能力
; l" c- ^7 W9 K( U/ u. z$ f
: L% \, c0 t+ `! ]& W  IMD Mini LED制作工艺和产线设备布局和分立器件相近,很多成熟的设备和技术可以转移,上、中、下游定位清晰,各自做好自己的专长。小间距市场有近万KK/月的设备产能,从工艺成熟度、投资周期和成本上,都有利于 IMD Mini LED的快速起量。9 X3 L% V: p5 K$ hwww.audioapp.cn  audio app


7 }9 N, ^7 W; u' f2 l6 x& o0 R
' }1 r9 m0 P7 U. R, D8 V
. n- c+ T; N) i6 D9 P0 z 20190401164821_76690.jpg - I: C# J% S3 |8 Swww.audioapp.cn  audio app

  COB封装技术,制作工艺和产线设备布局,与SMD企业差异很大,需要整合上游芯片、中游SMD、下游显示屏,整个产业链都有涉及到,核心技术难点的突破需要更长时间、投入更高成本,制约了大规模制造和供应。; C* x& v  {. |* `3 ^, c6 [www.audioapp.cn  audio app


5 s" a2 x* G7 I3 J8 k5 O% o
+ _7 y0 v6 @' K  k" ?) J; V
5 d1 F: E% E0 C" r' o 20190401164829_29647.jpg / R4 M9 X* X% D) @- r" [+ v# j8 ywww.audioapp.cn  audio app

  再者,COB良率控制难度很大,点间距越密,对不良率的要求越高。若要达到6δ(六西格玛)的水准,需要长期的体系投入和基本功训练,难以一蹴而就。若水平过低,则会严重增加成本和交付难度。
! X8 a1 Z5 ~# L9 F3 i& X, A% Y- p, e! ^www.audioapp.cn  audio app


% b3 p# w, Y& }8 M1 ?0 o. `( g# e, P/ ^# V' ]) x1 zwww.audioapp.cn  audio app

20190401164847_22187.jpg ! Q5 `: O* ~/ A6 e! }$ `7 B9 t& F  awww.audioapp.cn  audio app

  二、显示一致性
& W. r+ Q* x' B' j# L% x& r* |; X( o0 S8 U/ Ewww.audioapp.cn  audio app

  显示一致性是消费者的显示器件的核心指标,体现在亮屏时的波长、亮度、调色一致性和黑屏时的外观一致性。; }! b5 {6 @. g4 N5 K: kwww.audioapp.cn  audio app


, n) T2 d! w7 L  IMD Mini LED在分选上延续了小间距的成熟分选技术,可以对器件进行波长、亮度精挑细选,并且不同模具出来的器件在编带前得到了均匀分散,有效避免了封装时细微差异导致贴板后出现局部色差。因此色彩一致性更好,呈现完美效果。
3 _% d/ A" c- n1 c7 j! p% a  V
* z, P5 H: }0 {7 W% B0 f  8 C. o1 _( z; n6 kwww.audioapp.cn  audio app

$ ~! X  i" F7 E  o& l% n  IMD Mini LED大角度显示
& d( c& X9 h/ R9 D% M- C& Y7 Y* e* twww.audioapp.cn  audio app


' e7 R  x; u1 C) [- N+ F0 O. I/ o! y 20190401164912_84415.jpg

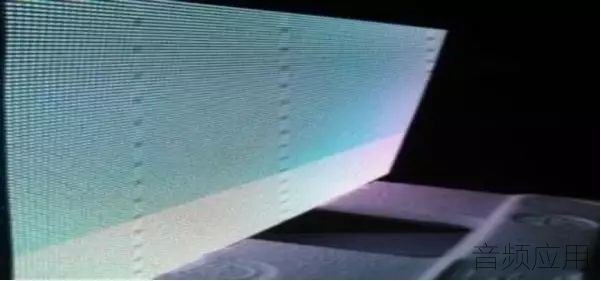

% ^- x% U8 d9 q% C7 C  COB显示单元的色差问题% r/ R0 V7 S8 R  S- \www.audioapp.cn  audio app


" S- j9 f( P5 h7 E( f: g  COB的封装形式决定了其无法对模组中的每一单元像素进行分光分色,不同批次的胶水、不同批次的板厚、不同时期的配比、液态高温流动性,都或多或少存在微小差异,对每块模组之间的墨色一致性提出了极高的控制要求,目前还没有实惠的突破方法。
# ]* o" G% [5 |4 u
" p7 X" z1 e& [- ^+ V* w4 M" c  COB整体封胶后,PCB整体会产生轻微形变,再加上模组厚度差异,模组拼接会存在高低差,黑屏大角度就会出现颜色不一致,容易表现出明显模块化。; k9 h, t$ k# O6 p8 Mwww.audioapp.cn  audio app


* K, [3 H0 M1 P, x
/ C0 O6 e% A% W5 d+ N5 o+ B 20190401164929_24461.jpg 7 \- z1 s4 C+ ewww.audioapp.cn  audio app

  Mini LED显示屏                      COB显示屏- R) e9 x* F4 jwww.audioapp.cn  audio app


6 B) N3 b$ b* {4 Y* K, A4 g  三、高性价比( V, R8 B4 q* `4 Z4 s% y/ K8 qwww.audioapp.cn  audio app

/ P; Z& L4 P# j9 ?3 Dwww.audioapp.cn  audio app

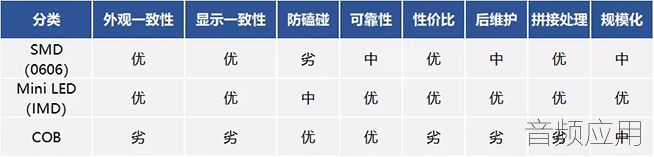

  综合对比如下表:
, L- T& K% Q' H8 e* Q2 t( K2 x" A! A- I5 |5 u( l4 ~www.audioapp.cn  audio app

  ! W3 a3 A& ]5 o7 _" o5 rwww.audioapp.cn  audio app

8 f# w/ x; M* T# D- Awww.audioapp.cn  audio app

: e+ _% m( M0 A' d( t  从整个解决方案来看,IMD Mini LED因器件自身已集成化,可以降低屏厂PCB板的层数和成本,并且使得整屏的贴片效率达到原来分立器件0606的3.5倍,性价比相对优于0606,也有分立器件的色彩一致性优势。因此,IMD Mini LED必然是目前小间距市场往更高密发展的优选方案。# p/ p6 ^: X( H' Mwww.audioapp.cn  audio app

/ b1 e, D  W8 d- D+ Mwww.audioapp.cn  audio app

  COB封装在技术本身也有优势,但在工艺的关键难点和基础制程能力上始终未能实现突破,从芯片,分选成本、墨色一致性等方面,都严重制约了成本控制和规模化速度,还任重道远。
! K' X6 l  ]/ Y' b0 K* g6 Z! @' Z
8 y) s$ d" g" y6 M3 E
0 h; G& M8 z! J1 }! \3 T3 P* o 20190401165002_49417.jpg
' @2 i1 H8 e' F- @  一款产品能不能形成主流,不仅要跨越技术本身的门槛,还要跨越成本、良率、显示性能、商业化速度等门槛。IMD Mini LED封装技术正是综合了所有需求后的不二之选。( r: B: }; @2 j% ?4 {( r* Cwww.audioapp.cn  audio app
