华为FreeBuds 真无线TWS蓝牙耳机拆解
! H  t' u2 w8 l! }此前，华为推出FreeBuds TWS真无线蓝牙耳机，它采用悬挂式设计，机身小巧。外观设计上灵感来源于高尔夫球杆，表面为简约、时尚、轻奢的金属质感。
. X+ t, O  g/ X9 e- ?
华为FreeBuds 4月12日在华为在上海东方体育中心举行了春季新品发布会上发布，这款耳机具有连接快速、便捷，外观优雅，音质好等特点。这优雅的外观里面是采用了何等的配置呢？下面我爱音频网就来通过拆解为大家解答。
3 f, F! s# r5 n! h4 G一、华为FreeBuds开箱

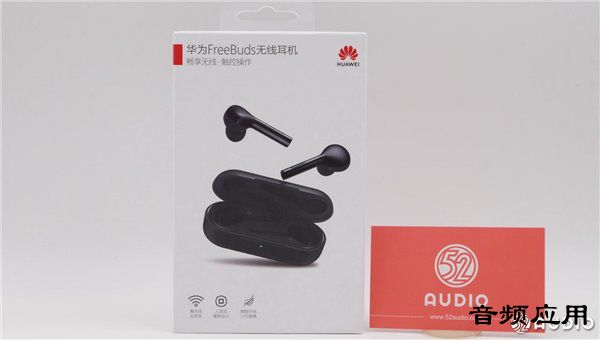

包装盒是华为配件产品的一贯风格，白色底色，产品渲染图置于中间。它采用源于高尔夫球杆的优雅设计语言。
' w6 e. J5 e$ B2 T
: Q  S( O* e! U: |) g1 A* X& ^支持无线畅听、无限自由，防水防汗IPX4。搭乘公共交通工具上下班，经常遇到早晚高峰，人潮拥挤，随处都是噪音，这时候如果接听电话或者收发语音消息未免会受到影响。
! [2 E( E0 }1 @! L, [
产品型号：CM-H1L和CM-H1R，耳机充电盒产品型号为CM-H1-CC。华为技术有限公司出品。
1 {  m6 [4 {4 j% k  s( A) I/ ^
" d' I# {$ h) m在打开盒子的一刻，就被扉页的这张弄弄现代商务风的图片吸引了，华为的这款FreeBuds支持便捷交互体验，双击耳机就可以进行播放/暂停音乐、接听/挂断电话和唤醒语音助手等操作。
/ r% g9 l7 c& g( c  p' F! g! u3 l

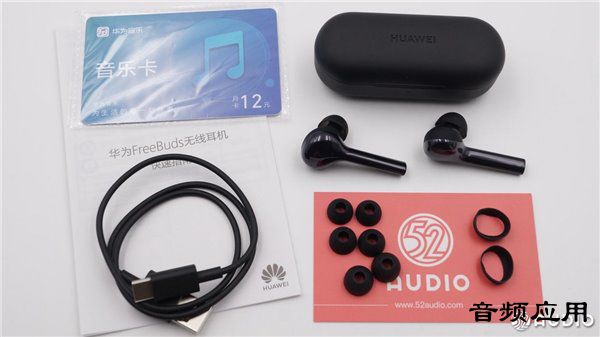

* {! t9 b) a8 ^华为FreeBuds的全部配件，配送了一根USB Type-C充电线一个耳机圈和3副耳机套，还有一张华为音乐卡。
: p1 X# S& f% N$ F2 y! F
4 ]) e, g8 q+ Y我爱音频网采用ChargerLAB POWER-Z KT001进行充电测试，充电功率达到了4.6W。
! g+ ^( M1 R  h$ @7 r" x% u$ ^

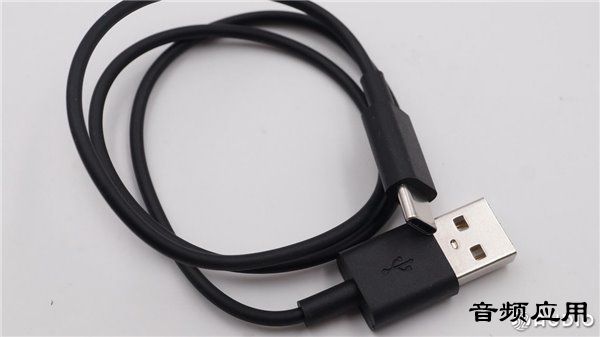

' h% R& ?/ w$ T2 y- A华为FreeBuds采用USB Type-C接口充电，并且附送了一根优质USB Type-C数据线。
+ _/ K, N$ s! O

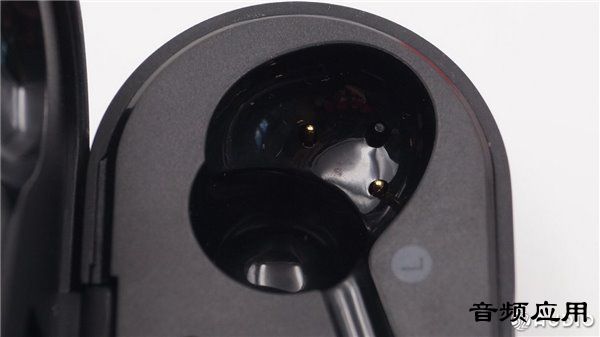

+ f+ x9 E+ `9 H" B* W$ o" W2 v这个胶囊式的充电盒更像是一个高尔夫球杆收纳盒，充电时耳机静静地躺在里面。打开盖子时耳机就会自动配对上次连接的手机，方便快捷。

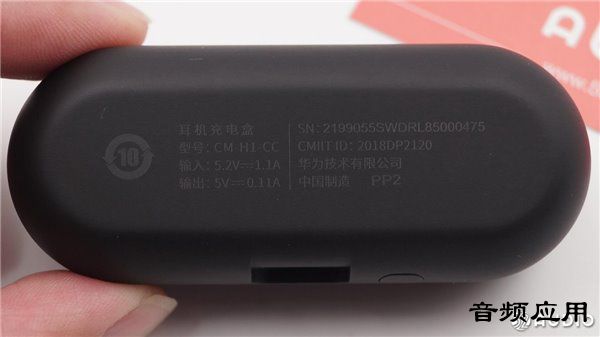

耳机充电盒背面是详细参数，耳机充电盒的输入是5.2V 1.1A，耳机盒对耳机充电时输出5V 0.11A。
+ x. o1 b* d& U8 s' l1 k
& W7 _; [+ L/ ~( v/ _据我爱音频网分析，华为FreeBuds采用USB Type-C接口充电。
# `+ q; u5 h0 w5 M
, I. b0 T: ^/ i+ t0 y按一下华为FreeBuds旁边的按键，可以查看耳机充电盒剩余电量。
; o+ n; [# A; ^2 P' `
8 A1 e8 f6 H" t2 U5 L9 Z在外观设计上，华为FreeBuds简约时尚的设计灵感来自于优雅时尚高尔夫球杆，而FreeBuds作为科技与艺术的融合，能让人感受其温润舒适的触感和简约、时尚、轻奢的金属质感，让人爱不释手。

中国心

二、华为FreeBuds拆解

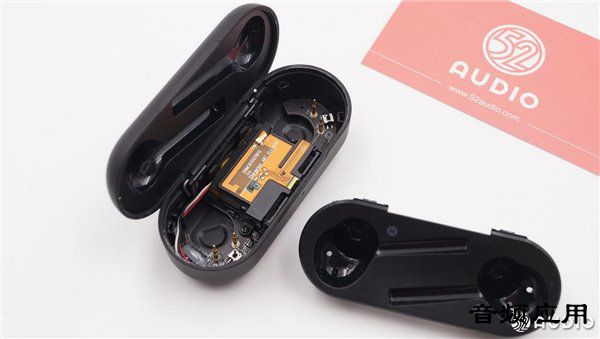

充电插针和微动开关，开关用来检测耳机是否放入，开始充电。
' M( U% n8 U, n( q; v$ {6 i8 @

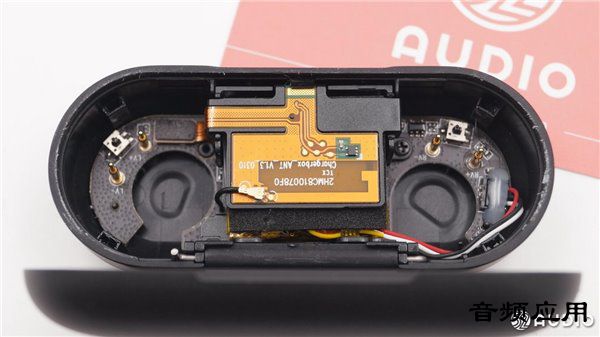

. l5 R9 K% d  d: b5 j; \取下内部盖子，里面有一条蓝牙天线。

盖子背面很多磁铁，用来吸住耳机和盖子。

蓝牙天线，用于耳机配对使用。
5 F2 ?: W2 N( d* G8 X5 a! K
- N/ O; S/ `) [$ s电池插座采用胶水固定。

蓝牙天线插座部分
- e9 v4 w. J* E; U& L
1 w$ Q" z5 c+ n+ V( F1 z+ d% B  E6 K# v充电盒的天线上面还有指示灯。

三色LED灯指示充电状态和连接状态。

% a5 O% g& R4 o! h7 F* r1 N内置锂电池，宽度和一角硬币相仿。

# J  l; ]1 J2 |. A8 y4 ~, K7 g重庆市紫建电子的锂离子电池包，410mAh，4.35V。

+ a/ g1 |( M! u% t# M/ g" k电池保护板有额外的过流保护。
9 N  O7 ]6 b2 q% V

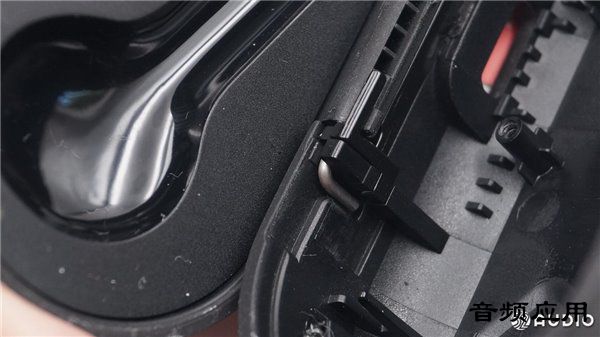

盖子与壳体之间的折页。
, w  H4 ~3 Q( q+ V' _# a* L( @: q
抽出固定销子，分开两层结构。

" C7 D% b! G# n+ K$ d" Q两个输出都有开关检测耳机是否放入。
2 x0 ?& a9 Q* }

中国心

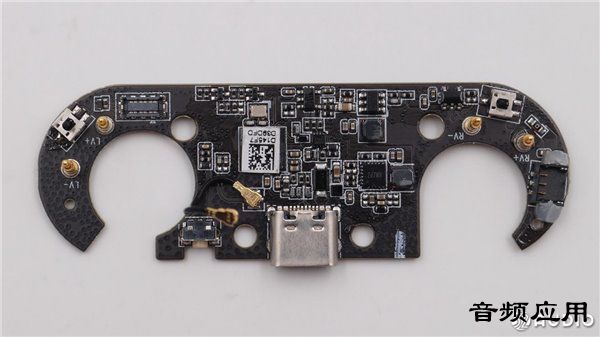

背面很多测试点。
0 u4 L5 z/ M9 }4 E' g4 c/ Z

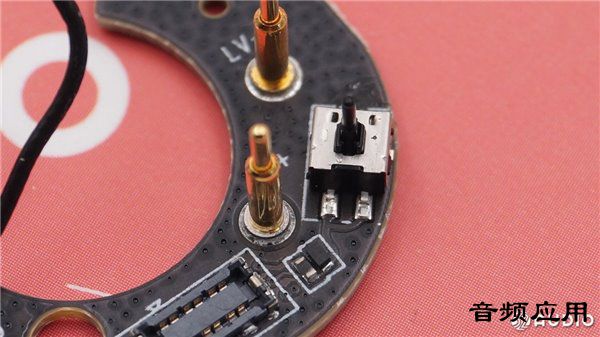

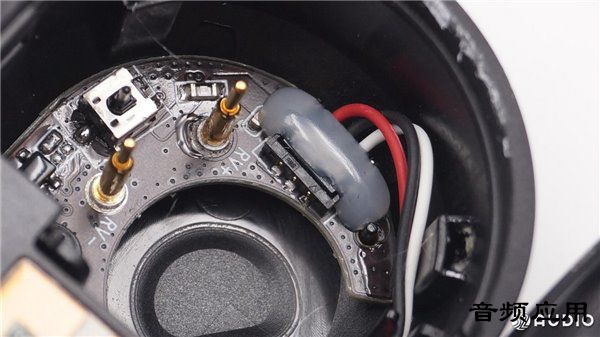

镀金弹针特写。
" X6 b. E# A0 y8 y
用于充电输入的USB Type-C插座吸磁。
9 ~: s/ m9 C& I2 h( x% U$ r
' Q/ z* N- U: m% Q6 |+ [) s. I座子旁有一颗按键。
! a5 o! Z+ N1 w. w# y4 H3 V; D
6 z- d3 A  D) T, Y) h3 V- S上海韦尔WS4603负载开关。内置80mΩ低内阻PMOSFET，集成电流限制功能，限制电流最大2A，可由外部电阻编程，采用SOT23-5L封装，这里用于耳机充电输出的电流限制。

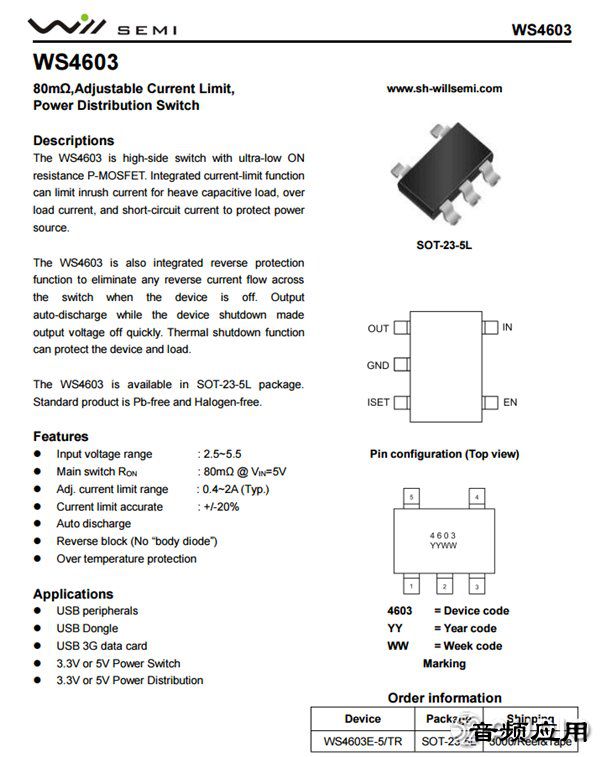

上海韦尔WS4603详细资料。

CkAAA的一颗SOT23-6封装的IC。

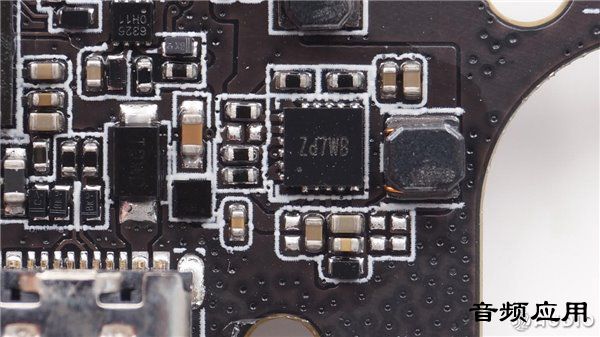

Zd7WB，内置电池充放电管理芯片。
5 `" O9 x! n2 F+ e# B8 X, F4 {
上海韦尔WS3210C过压保护负载开关。用于输入保护。

# B5 _& \! P6 J9 _- A7 t( ^1 @3 e上海韦尔WS3210C详细资料。

耳机充电盒内部有一块BES恒玄BES2000蓝牙芯片。
. d! U+ ]/ W3 {5 P$ T, f6 V
7 U# F. l. \3 o4 T耳机的外观很简洁，背部和正面的材质不太一样，背后是优雅的钢琴烤漆质感的塑料，正面是普通塑料，是为了兼顾防油脂粘附和防滑。
( F7 H' ]5 c2 d- K5 Y3 p# G
. S3 m7 O7 a5 T& P2 b  J  b3 K/ V

中国心

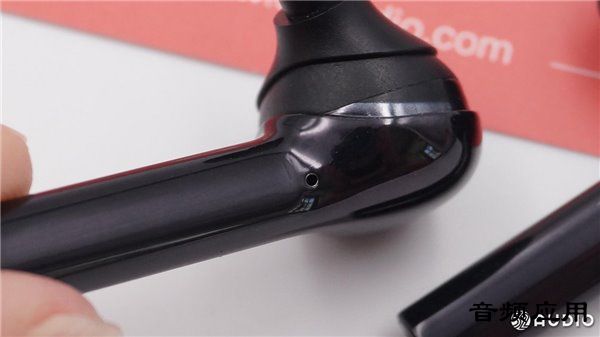

耳机柄底部是一个麦克风。

5 `" c0 @5 L# A单元发声孔内部有滤网，防止灰尘进入。
- m: T& G9 h# G+ o. e

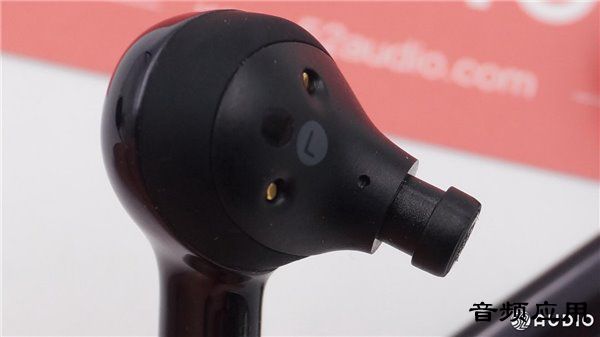

L标记左侧的塑料材质有点不一样。

换个角度看也是不一样，下面就由拆解来看里面是怎么回事。

这里是降噪麦克风开孔。
7 H- R+ y! ^3 l9 J1 g& d0 K
3 d2 M, Y0 k8 V, |) D; ]" @打开耳机壳，可以看到单元只占很小的一部分位置，耳机外壳内部是电路和电池。
! R  L7 B; ]5 q1 M+ }
动圈单元和充电触点。

电池上面贴有塑料绝缘件。
- N  m/ M  r  _5 {, O9 d
排线上这一面是电池正极的触点和扬声器接线。

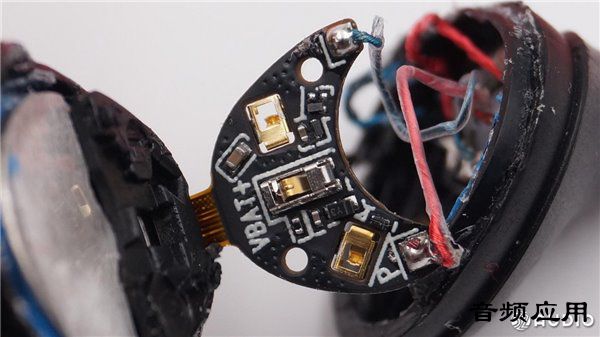

另外一面是充电触点和红外线距离传感器，是来自捷腾光电的JSA-1218红外线距离传感器，是目前市面上封装体积最小的红外线距离传感器。它的检测测距离最近能达到0.5mm，可以更加准确地检测到耳机的佩戴情况。
# T* U) l! f' A6 J

中国心

捷腾光电的JSA-1218详细资料。

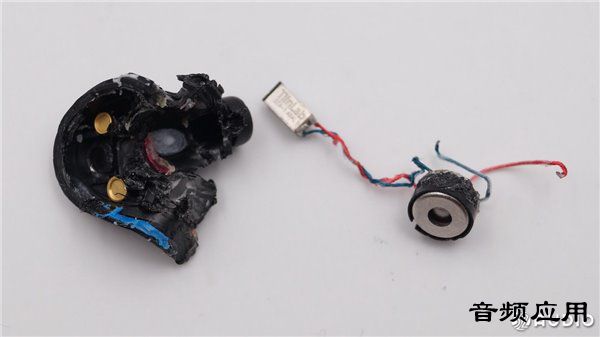

壳体内部隐藏着动铁单元，这款耳机是双单元设计，动圈+动铁。

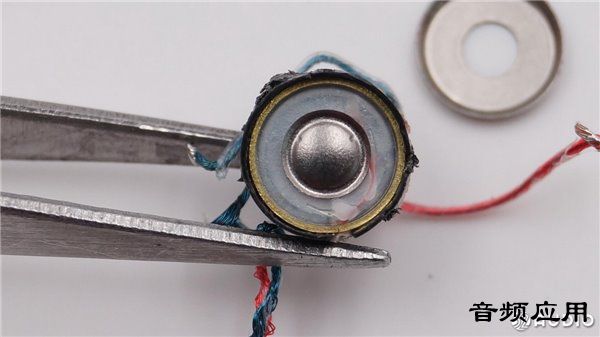

% Y. Y% @% y8 n华为FreeBuds采用圈铁扬声器设计，首先看到的是钛膜动圈单元。

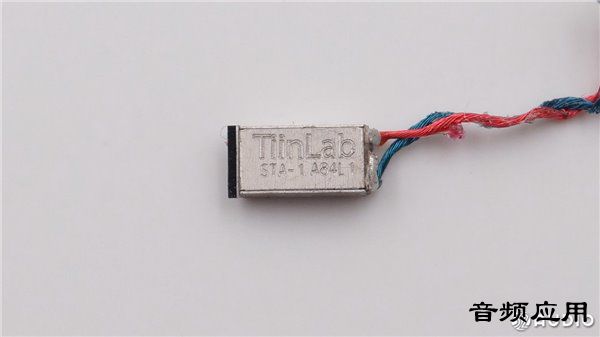

接下来还有TiinLab的动铁单元。
! t. B+ O3 i* r8 I9 B
我爱音频网将动铁和动圈单元与一角硬币对比，看出两个单元的体积都很小。

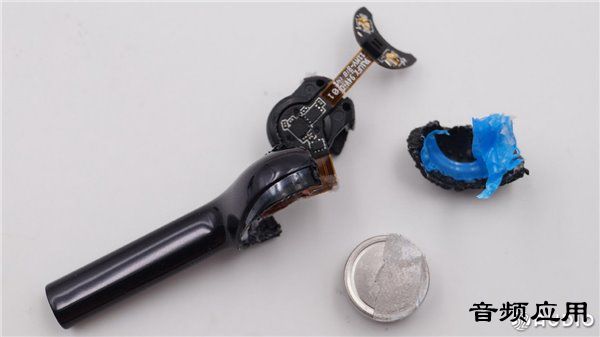

) }6 R& m; f" \: P7 a& g取出电池，电池外部还有一层绝缘皮。

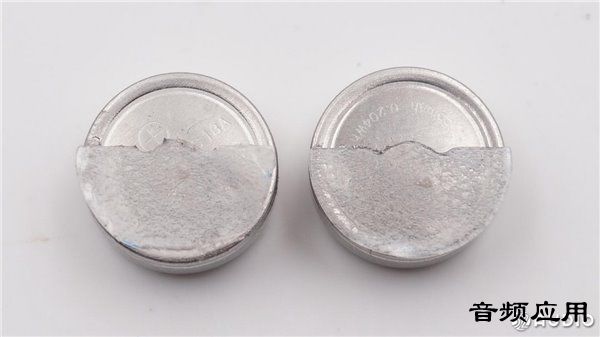

重庆市紫建电子有限公司的可充电纽扣锂离子电池。

$ A2 ?7 X& N( k* ~) I这颗来自紫建的可充电纽扣锂离子电池规格为：LIR1254C，3.7V55mAh。
% w* _2 e2 z* @: |! M, K

中国心

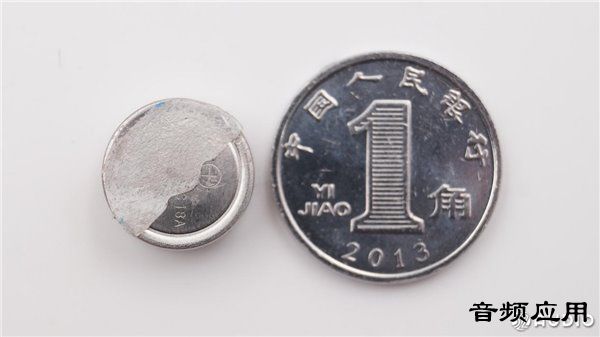

将紫建的这颗可充电纽扣锂离子电池和一角硬币对比体积。
) d# R+ r! [! P* Y7 O  t
& V6 X# D# }0 J+ m5 c耳机底部的通话麦克风，据我爱音频网拆解分析，这个部分有好几层结构。
: }. z/ c4 J8 Q* o3 z; @$ z

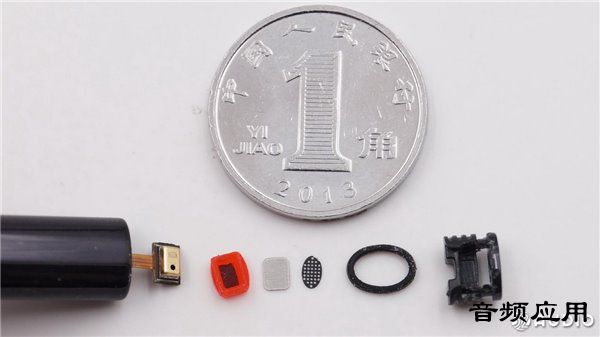

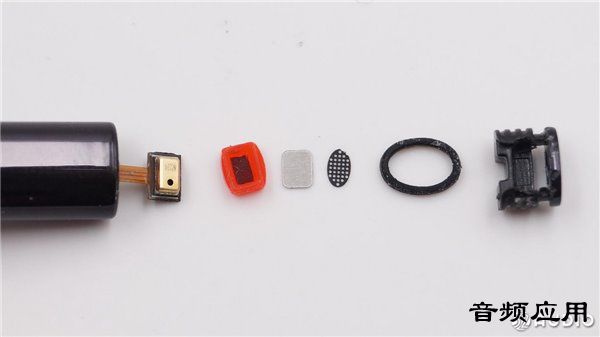

麦克风，硅胶套，防水网，防尘网，密封圈，塑胶件。

麦克风这边的组成部分和一角硬币对比大小。
! O* g* \$ P  I6 j
通话麦克风特写。

拆出电路板，蓝色的是降噪麦克风，右侧两个弹片触点分别对应电池正负极。
; n; a4 j+ i/ m6 ^$ O; x2 i
最右侧可以看到红外线距离传感器。
& @6 y$ V1 i* ~/ H' v4 m! g5 K

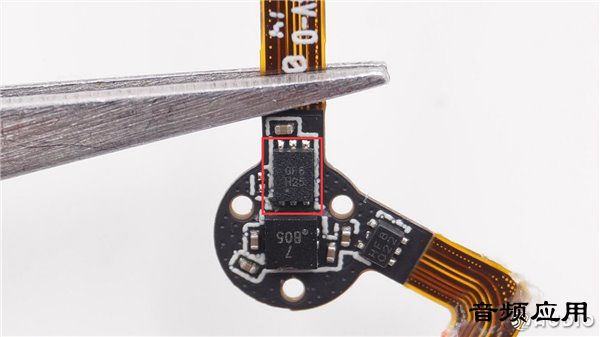

排线上的芯片，丝印HF8，用于距离传感器检测。

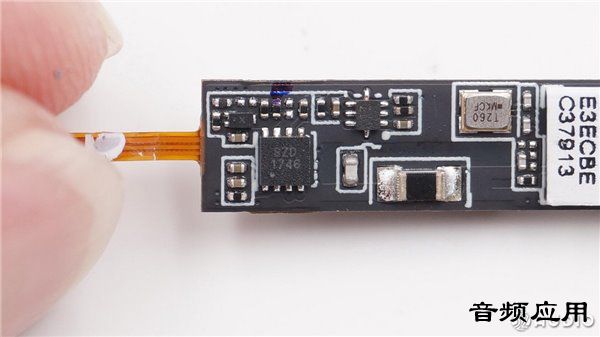

) `5 u- U% O) Y  k& ?8 T* F排线上有一些元件，距离传感器检测，磁感应，加速度检测和锂电池保护。
) y5 b" n% b2 y  j: \2 s4 V
; T' v: i8 n  p! C降噪麦克风，麦克风上覆盖有蓝色的硅胶套。

拆下硅胶套露出麦克风。
8 P* I) V6 P& X

中国心

圣邦威SGM40561高压输入单节锂离子电池充电芯片。最高输入耐压30V，有效防止浪涌损坏。支持4.2/4.3/4.35V锂电池或者聚合物锂电池充电。无需外部防反接二极管，圣邦威SGM40561提供节省空间的TDFN-2×2-8L封装，得益于超小体积，在耳机中使用广泛。
; q2 O8 I, x3 Q% j8 V5 |8 h
& [) o- G+ S6 `! s3 c圣邦威SGM40561详细资料。
. ~' y# F/ X# W5 ^$ _6 D5 E

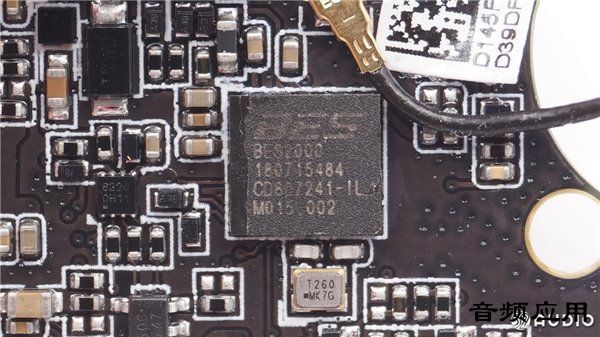

  [3 I6 ]* n% B2 bBES恒玄BES2000IZ。BES恒玄科技BES2000IZ是一款新一代全集成自适应双模蓝牙耳机解决方案，具有全集成、高性能、低功耗等特点，支持经典蓝牙V2.1和BLE 4.2双模。内置高性能Cortex-M4F核心，最高主频可达300MHz，芯片内集成4MB串行闪存，用于用户编程，支持恒玄无线立体声，支持双麦克风降噪和回声消除，支持多波段EQ和低音增强，支持温度传感器，支持USB音频播放。左侧是降噪麦克风，右侧是时钟晶振。
; g5 F0 ^, q. T5 M$ f2 T
BES恒玄BES2000IZ详细资料。

华为FreeBuds左右耳机的内置电池。

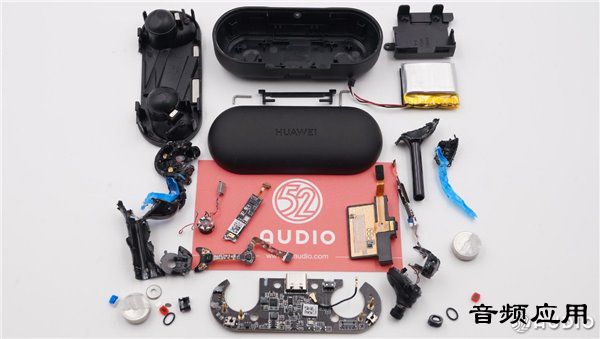

华为FreeBuds拆解全家福。
三、拆解总结：
1、华为FreeBuds采用圈铁结合的扬声器设计，动圈部分采用钛膜动圈单元，动铁采用TiinLab动铁单元的单动铁设计，动铁和动圈直接互相补充低频下潜、高频延展和解析度的欠缺，相比单动圈单元可以提供更加好的延伸和平直的频响曲线，整体上达到更好的音质和听感；
- ?6 Y& }4 n3 P/ z! Q2、耳机内置加速度传感器来避免使用实体按键，外观成一个整体，可以更好的防水防尘；
2 G$ h! u, w  R$ N5 t5 \! ^3、耳机搭载了BES恒玄的BES2000IZ单芯片蓝牙音频SoC，有全集成、高性能、低功耗等特点，以更小的体积更低的功耗可以达到更好的音质和连接稳定性；
4、耳机充电盒也内置BES恒玄的蓝牙芯片，在使用时，与其他设备连接上会更方便。
