[评测] MIDIPLUS 也出小声卡——Studio M 音频接口试用体验与拆解

[复制链接]

676

积分

5

听众

327

音贝

音频应用推广专员

Rank: 2Rank: 2

积分
676
发表于 2017-9-14 | |阅读模式
音频应用公众号资讯免费发布推广
MIDIPLUS这个牌子在音乐制作设备中可以说是赫赫有名,因为世界上一台MIDI键盘就出自MIDIPLUS,关于它的产品我们已经评测过不少了,比如键盘和监听音箱,而这个品牌较大的特点就是物美价廉,它的价格都比较接地气,但产品的质量和性能又都非常出色。这次,我们收到的这款小USB声卡,也是来自MIDIPLUS的新产品,下面我们来一起看下。

MIDIPLUS这次推出的音频接口产品其实是两款,一款就是我拿到的这个Studio M,这是较小巧便携的一款,它只有一个话放,1进2出。可以接一支话筒来录音。当然作为移动编曲也很合适。除此之外,还有STUDIO 2和STUDIO 4,分别是2进2出和4进4出,不过话放都是只有两个。这样构成了一个产品系列。所以说这款较小巧的Studio M的定位就是移动和便携。



图1:声卡外包装


图2:开箱,那张蓝色的纸是赠送的Bitwig软件序列号。


图3:输入序列号可以自己到网上下载这个Bitwig软件,这是一个8轨的录音软件,聊胜于无吧,估计很少有人会用它。


图4:使用说明书,可惜没有中文


图6:Studio M的个头确实挺小的,金属外壳很有质感


图7:拿在手里大家看下,非常小巧的小东西,金属的外壳。


图8:背面,USB接口、耳机接口和两个平衡输出口。还有一个小USB口是用来连接其他MIDIPLUS设备的比如键盘。没有MIDI口。


图9:Studio M是一款1进2出的声卡。也就是说,它只有一个输出口,也就是面板上的这个多功能话放卡农口。既能插卡农头,也能插大三芯和大二芯。而且,它还是一个高阻乐器接口,可以插吉他、贝斯等电声乐器直接录音。通过话放旁的那个小按钮可以切换线路输入和话放输入两种模式。


欢迎厂家入驻,推文!免费!微信:yinpinyingyong

676

积分

5

听众

327

音贝

音频应用推广专员

Rank: 2Rank: 2

积分
676
 楼主| 发表于 2017-9-14 |

大家可以看到,这款声卡虽然小,但是面板上还是有三个实体的物理旋钮,以及LED小灯构成的电平表,这一点非常值得称赞,也几乎是其他同类小声卡都不具备的。一般来说这样的小声卡基本都是只能在软件中调节话放电平、输出音量以及幻相供电等。但这款Studio M的话放、耳放以及总输出音量,还有幻相供电全部都是实体的按键和旋钮!这在使用中确实是非常方便的,电平表也可以随时看到电平的显示。不过,这个电平表显示的是播放音量的电平,而并不是话筒输入的电平。

另外大家注意了,因为它是1进2出,所以这款声卡只有一个声道的输入,换句话说,它只能录一个声道。如果你想用它接个立体声输入的音源,比如我想把其他设备的声音比如一台CD机或是磁带机、合成器的声音录进来,或者是舞台上的调音台总输出分两轨出来进行实时录音,它就无能为力了,因为它只能录一个声道。当然,Studio M的优势在于它的音质、稳定性以及它使用的XMOS方案,但我还是觉得如果它是两进两出就好了,因为毕竟有时候我带着笔记本和声卡出去录音的时候,是需要录立体声的。话说回来,Stusio M的产品定位主要就是编曲、个人录音、K歌等用途。所以鱼掌不能兼得了,如果有2进2出以上的需求,那么可以选择2进2出的那款Studio2。


图10:声卡底部有四个小脚垫


图11:背面的接口,耳机、两个输出口、USB接口。没有MIDI口,当然这么小的声卡一般也都是没有MIDI口的,不过Studio M设置了一个小USB口用来连接MIDIPLUS的键盘以及其他外围设备。另外,4进4出的Studio4是带MIDI口的。Studio2貌似也没有。




图12:包装内附赠的橘红色USB线,还有送一个镀金的耳机大转小插头,这个小插头显得还是很人性化的,同时也看出了这款产品的定位,它应该主要还是面向家庭娱乐、HI-FI欣赏和K歌这方面的民用市场。所以大家也不要纠结它没有立体声输入,因为它并不是设计来让你接调音台录现场用的。


图13:和一张光盘比大小。不要误会,光盘是我自己的,不是声卡附赠的哈哈。


图14:连接电脑开始使用。顺便炫耀一下刚入手的Surface Pro哈。


图15:试听中。使用高阻耳机试了下,耳放推力还是难以推动的,换用低阻的耳机就完全没有问题了,表现力非常好。而且耳放有独立的音量旋钮这一点是非常值得称赞的!


图16:在这么小的实体旋钮上居然还有背光灯,这做工真的是赞赞赞!

简单说下直观的听感,用这款声卡听音乐,感觉声音非常干净,怎么说呢感觉是有点像德系卡的那种干净利落而有动态感的声音。可以这么说,它的声音素质完全可以胜任编曲以及音乐欣赏。前面也提到过了,这款声卡的一大卖点就是它使用了出色的XMOS的解码方案,记得当年XMOS声卡方案刚出来时,烧友们曾经惊为天籁,甚至说它完全可以媲美6000元价位内的任何专业声卡,当然这么说是有点夸张了,但也足可见这是很不错的声卡方案。下面螺丝刀伺候,拆解拍照,大家看下它的内部用料吧。


图17:拧下4个螺丝钉就可以打开外壳,厚厚的金属外壳既能散热,有可以有效地屏蔽干扰。


图18:电路板做工


图19:芯片。可能有的朋友不是很了解XMOS,可以自行百度一下


图20:双晶振。运放是2122。


图21:电路板做工还是挺规矩的


图22:CIRRUS LOGIC的CS4272负责AD/DA转换,这个芯片支持192KHz采样频率。


图23:接口的做工


图24:整体做工


图25:运放是SGM722


欢迎厂家入驻,推文!免费!微信:yinpinyingyong

676

积分

5

听众

327

音贝

音频应用推广专员

Rank: 2Rank: 2

积分
676
 楼主| 发表于 2017-9-14 |

接下来看下这款声卡在电脑上的使用情况,如图所示。Studio M使用的XMOS芯片性能很不错,官方称它的主芯片是6核的,因此ASIO性能非常强大而稳定,完全不会有爆音现象或是掉线现象。在实际使用中,也确实发现它的性能是很不错的,非常适合用来编曲。对于大工程它都不在话下。其实,我觉得这款声卡很适合音乐人随身携带编曲使用,其次才是录音。


图26:在Windows下需要安装驱动,在官网下载即可。在Mac上则是免驱的,即插即用。


图27:打开Cubase即可看到其ASIO驱动


图28:在Cubase中显示的通道,我们可看到它实际上输入还是有两个通道的,一左一右,但可惜物理端口只做了一个(不知能不能自己进行改造哈)。另外,它还拥有四条虚拟的音频通道,这个很有意思,你可以通过这些虚拟通道进行信号的路由,比如进行内录,把网页上的声音直接录制下来。不过,在Mac下是没有这些虚拟通道的,只有Windows下才有。这对于网络K歌来说也很有用。在途中,我们看到默认延迟显示的是7毫秒左右。


图29:将Buffer调到较小的32之后,ASIO延迟可以达到3毫秒左右


图30:声卡控制界面,USB页面


图31:声卡控制界面,ASIO页面。这个控制页面是只有在Windows系统下才有,Mac下是没有的。


图32:将Buffer设置为512,此时延迟为15毫秒左右。实际使用中,即使是运行较大的编曲工程,使用较低的3毫秒延迟依然没有任何爆音。可以说,这款声卡的ASIO性能还是相当不错的。稳定性也很好,使用了这几天,没有遇到掉线的情况。

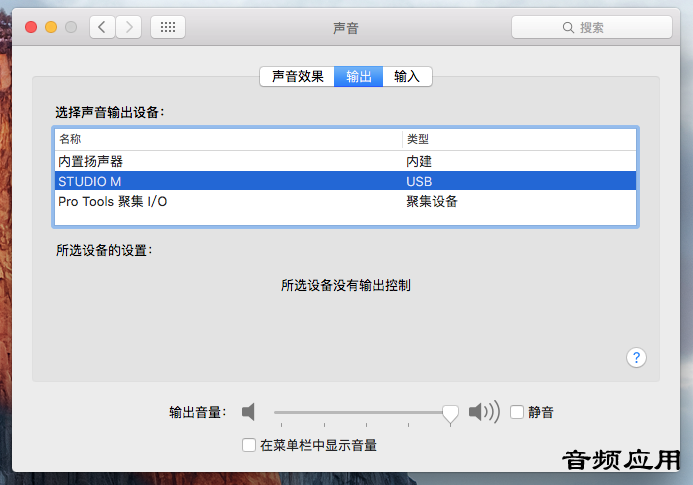

图33:在苹果Mac下,无需安装驱动,插上就可以认出,这也是XMOS的特点


图34:在Mac版的Nuendo7下,Buffer设置到较小的32,ASIO可以达到2毫秒左右,明显比在Windows下要更强,不过在Mac下是没有虚拟通道功能的。


图35:Mac版的Nuendo7下Studio M的ASIO性能


图36:Studio M的铝合金外壳和苹果Mac Book Pro简直就是绝配

理论上讲,使用XMOS USB音频方案的声卡都是兼容iOS设备的,但是我们测试了一下,连接iPad之后,声卡上的指示灯可以亮,但不停地闪烁,无法正常使用。感觉很像是供电不足。但这款声卡又没有外接电源的接口。所以感觉这有点遗憾。我们猜想如果解决了它的供电问题,这款声卡应该是完全可以在iOS设备上使用的。


图37:测试Studio M连接iPad和iPhone,很遗憾,均无法正常工作。

关于这款小声卡就介绍这些吧,网上其实也有不少相关文章,大家可以多参考下。像RMAA测试之类的本来我就不信那东西(自己录自己进行测试,意义不大)所以现在试用声卡都不做RMAA测试了。不过网上也有相关测试,结果很不错,一堆的Excellent,按数据看的话确实已经超越了很多高品质专业声卡了。所以说“XMOS秒杀六千元内所有声卡”的说法并非空穴来风,这款小声卡的素质确实是非常高。音质听感、稳定性和ASIO性能都很好。

优点:
小巧便携
实体旋钮和按钮、LED电平表
有虚拟通道,可以内录,K歌
XMOS芯片,音质和性能都很不错!

缺点:
没有立体声输入,只能录单声道
目前无法直接支持iOS设备
