U盘音频播放器电路设计

924177110

U盘即闪存盘，是一种用闪存进行数据存储的介质，通常使用USB 插头。U盘体积极小、重量轻、可热插拔也可以重复写入。是主要的便携存储模式。随着U盘体积的不断减小、存储容量却不断加大，使得U 盘的使用范围也不断拓展。然而U盘所储存的数据，现今仍大多通过计算机提取并进行处理，这也局限了U盘的发展范围。
U盘读写模块由CH375 及其外围电路组成，其构成如图2 所示。

点击放大图片

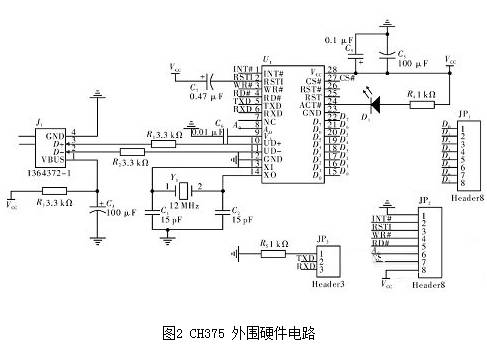

图2 CH375 外围硬件电路

CH375 是USB 总线通用接口芯片，支持USB 主机及从设备方式。在本地端，CH375 具有8 位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到单片机/DSP/MCU/MPU 等控制器的系统总线上。在USB 主机方式下，CH375 还提供了串行通讯方式，通过串行输入、输出和中断输出与单片机/DSP/MCU/MPU 等相连接。CH375 的USB 主机方式支持常用的USB 全速设备，外部单片机可通过CH375 按照相应的USB 协议与USB 设备通讯。CH375 还内置了处理Mass - Storage海量存储设备的专用通讯协议的固件，外部单片机可以直接以扇区为基本单位读写常用的USB 存储设备。
