1.6 软件设置
7 @0 @1 {, I* X5 ?+ {    D.C.Ⅱ可以任意配备输入通道的数量包括话筒输入、模拟线路输入、AES/EBU数字输入等，可扩展能力强。各种信号进入音频机箱后不需插拔这些信号线通过控制软件的设定便能被调音台任何一个推子控制。与传统的一个推子对应一种接线的连接方式有明显的区别，体现出很强的灵活性。
- c/ ~0 [0 V- ?; d. k2 V# F/ l
6 n6 a5 T: O* W3 ]    D.C.Ⅱ的任何输入信号都可以由操作人员在任何时候分配到任何推子上。随信号源一同“迁移”的还有各种内部和外部逻辑功能，也同时被分配到该通道上。同时存储在控制面板的存贮和回叫预置键上，供日后调用。
    注：所有的逻辑，无论是内部（例如对讲）还是外部（如机器控制），都会跟随信号源一起连接到操作者所选的推子上。保持了工业中最广泛的“逻辑跟随信号源”的习惯。
图四
( N1 t3 O+ v/ X( h
/ H; d5 i+ a& i  l6 t* o点击此处查看全部新闻图片
4 X2 N, t% {; o+ B2 V    当激活一个输入通道的选择键（ASSIGN）时，如图四所示控制面板右上侧的8个LCD键显示连接到D.C.Ⅱ的所有信号源。这些LCD键上的信号源由有权限的用户编成组。恒智数码工程人员预装了四十多种信号源供调整使用（使用BACK键可以翻页查看）。（USER）LCD键可选择立体声、单声道、仅左、仅右，方法是选择输入通道的选择键（ASSIGN），然后按USER键，直至显示通道信号源所需要的状态。这一状态的调整还可以在图五所示的液晶显示屏上直观显示。这种LCD键与典型的旋钮或键盘路由控制板相比更直观、更快捷。

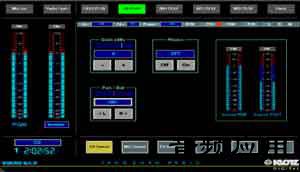

4 x5 I1 b: R# E/ r图五
点击此处查看全部新闻图片
    由于LCD键的名称和背景颜色都是动态的，当所有通道上的选择键都无效时，这些LCD键变成保存和回叫台子布局的预置键，包括安全特性以防止操作错误；通过预置键可回叫所有的输入信号源、信号源逻辑控制、母线分配、选购的声音处理等信息，并可施加到播出中。
3 j  r6 B! \5 ~1 b" X& K% u/ o    D.C.Ⅱ数字调音台提供了DSP控制模块卡用来控制均衡、动态，当DSP控制模块加到D.C.Ⅱ调音台后，就可对如下参数进行控制：内置话筒前级的增益和幻像电源，以及所有其他信号源的增益、相位、声像和平衡控制。任何调整都可存贮在D.C.Ⅱ的控制面板上供日后调用。
2 [, D: b1 f- R" }    D.C.Ⅱ的标准配置带一个配套的液晶显示器，操作人员不仅可以监测任何母线或外部馈送信号，还可以监视时钟、计时器、通道选择显示等。如图五所示为使用CD机播出时的显示器显示的播出主界面。左侧为2对光柱式电平表，分别显示PGM主输出和Monitor 输出。右侧显示信号源Source PRE和Source POST的电平情况。通过计算机提供了强大的控制软件显示器还可以查看各种控制操作如控制面板的当前设置和存贮和回叫预置键中的操作人员的预先设置（如信号源的增益、相位、声像、均衡和平衡控制等）以及V880音频机箱的工作状况，通过查看系统检测和报警记录，还可以及时掌握V880音频机箱曾经出现的重要信息和错误信息。

luyin99

2 数字音频设备电平
0 Y0 s" ]) \, u
) S2 k. z  L* |    中华人民共和国广播电影行业标准GY/T192—2003对数字音频设备的数字满度电平（full scale digital level）是这样定义的：数字音频设备中A/D或D/A转换所能转换的最大不削波模拟信号电平。表示为0dBFS。
) O0 ]- e) s2 h  Y3 K' G/ k
1 O, |/ b. r8 Z7 H　　国家广播电影电视总局在广发技字（2004）1005号文件中规定：“五、数字设备的指标和接口要求”中规定，数字设备的指标不低于：采样频率fs=32KKz,编码方式PCM=16bit, 满度电平0dBFS 对应模拟信号电压电平+22dBu；采用AES/EBU接口。
' d6 y2 `7 `9 l/ V
    关于数字设备的系统标准电平GY/T192—2003附录B（资料性附录）中这样表述：

3 \1 z% r; q1 B& m1 S2 ^% O    a)校准信号为1KHz正弦波；
0 U) V$ B) `& F/ g9 S4 H: _/ s7 s
    b)音频节目的最大允许电平应比标准电平高9dB；

    c)考虑到操作误差和音频节目瞬间峰值的影响，应留有6dB的电平储备量；
+ x" O0 v5 t! ~
2 O0 F- H0 @+ a5 m& F    d)考虑到广播用准峰值表的特性，实际的峰值比准峰值表的指示要高3dB;

    e)在数字设备中，数字音频信号编码电平应比系统最大可编码电平低18dB。（由于我国广播系统中采用+4dBu作为音频系统的标准电平，所以满度电平应为+22dBu。）
) K* i* L( k' i  p/ H
    DCⅡ调音台的液晶显示器左边是两对光柱PPM电平表，分别显示PGM播出L/R电平和MONTON L/R电平。

( D! \) Q( }; j7 p7 B% P    考虑到广播系统模拟设备的使用习惯，若把+9dB设置为数字音频设备的满度电平0dBFS（对应模拟+22dBu），那么数字调音台的标准电平（标准电平应比最大可编码电平低18dBu）为-9dB，（模拟设备为+4dBu）。附录B中又规定音频节目最大允许电平应比标准电平高+9dB，所以正常播出电平应在0dB以下。

$ D8 Z3 I+ w% d6 w  D  S　　3 VADIS DCⅡ数字调音台的运行环境

* G1 U5 C* f: ?- `7 n; k  r　　3.1 通风系统

    V880要求正常的工作温度为25℃，最高温度不超过40℃。V880的环境湿度为40﹪—60﹪，最高不超过70﹪。V880提供了空气过滤器和风扇来保持系统的温度和湿度。同时在v880的前面板上提供了LED指示灯显示风扇的工作状况，当任何一个风扇转速低于正常值的50﹪，指示灯“FAN FAIL”将点亮，提醒技术人员及时维护，保证设备的正常运行。
' W! ^* ?" d, T' z
3 n1 H6 t, P5 ]! H! B为了保证v880的通风环境，在主机的安装过程中，恒智数码工程人员还注意了机箱与设备之间的位置，机箱上、下保持一定距离，（至少超过1RU）。
  i6 g4 C* ]4 d' k6 {- U8 t
' x" O' G* [7 |! L3 l# C　　3.2 优质的电源环境

　  由于在音频网络系统中，数字设备和计算机对供电环境的要求非常苛刻，它需要供电的连续性。所以恒智数码工程人员配备了两路电保证系统供电，同时在极端情况下采用发电机发电保证电源的供应。但是两路电源在切换过程中瞬间的间隔断电会造成设备重新启动，浪涌电流冲击容易造成电脑“死机”。所以恒智数码工程人员选用在线式UPS（Uninterrupted Power Supply为系统提供可靠的电源保护。

: ?- J+ F  s6 H" \/ `" `　　在线式UPS的工作过程是这样的，当市电正常时，输入交流电压通过充电电路不断对电池进行充电，同时AC/DC电路将交流电压转换为直流电压，然后通过逆变器再将直流电压逆变成交流正弦波电压供给负载。而当市电中断时，后备电池开始工作，此时电池的电压通过逆变器变换成交流正弦波或方波供给负载。
+ i4 P8 _  T: v
* V) m8 M* Z/ P9 M  B9 n4 @, l　　因此无论是市电供电正常时，还是市电中断由电池逆变供电期间，逆变器始终处于工作状态，这就从根本上消除了来自电网的电压波动和干扰对负载的影响，真正实现了对负载的无干扰、稳压、稳频以及零转换时间。由于最佳的UPS结构的选用，从而有效提高电源的安全性与可靠性，为播出设备提供了有力的保障。
