[资讯] 专家浅谈录音棚装修声学设计方案

  [复制链接]

3万

积分

1

听众

1873

音贝

音频应用初级会员

Rank: 6Rank: 6

积分
30925
发表于 2010-8-3 | |阅读模式
音频应用公众号资讯免费发布推广
一、前言
为什么录音棚和控制室需要做声学处理?要怎样做?


    录音棚对房间的要求非常严格。最少需要两个房间才能完成真正专业的录音任务。一个是录音室,另一个是控制室。一间用来录音(录音室),给歌手唱歌用,另一间给录音师做录音和后期混缩(控制室)。录音时,歌手戴耳机,录音师用音箱。两间房的最大用处是可以避免控制室里的音箱的声音影响话筒的拾音。为了避免你的声音传出去影响邻居,也为了避免外界的声音传进来影响你的工作,房屋必须要能完全封闭,要能达到一定的隔音效果。


我们进行音乐制作和录音工作,对监听的要求是比较高的,不然会影响我们对声音的判断,响作品质量。但是我们的房间,对我们的监听质量却是有重大的影响,你知道吗?
首先是大家都比较注意的噪音问题,一个好的录音棚,应该有非常小的环境噪音和设备噪音。其次是大家都比较注意的驻波问题,这个问题是在低频区尤为明显,你听音乐时,会发现贝司的声音很奇怪,有的音显得声音很大很猛,有的音显得很弱。这不一定都是贝司音色的问题,这就是驻波造成的假象。驻波问题在个人工作室中显得非常突出,需引起大家格外注意。最后是回声和混响问题。声音在房间墙壁里的多次反射,形成了回声和混响。小房间的回声问题很突出,也就是我们常说的“闷罐子声音效果”。解决这个问题的方法有两个:1 是增加漫反射,这样可以稀释回声,二是吸音,尽量吸收到达墙壁的声音使之不再反射回去。

二、录音棚声学装修设计执行标准及相关要求
录音棚的声学环境要求达到国家相关规范要求。录音棚内的音响效果、混响系数、本底噪音、声响均匀度进行综合设计,以求达到一个具有专业化的多功能数字录音棚。整体设计中,既要考虑节目制作中的各种专业要求,也要考虑令人舒适的视觉效果,尽可能地提供最佳的音乐录制作条件,此外还要兼顾制作场地有效使用面积、合理的工艺流程以及工作的安全性,从而保证节目制作工作的顺利进行,使参与的观众在安全、宜人的环境中得到精神享受。
参考标准如下
录音制作设备参考相关规范、标准:
录音棚隔声门、窗标准采用《国家广电部标准GYJ26-86》;
录音棚噪声控制标准采用《国家广电部标准GYJ42-89“广播电视中心技术用房容许噪声标准”》;
录音棚混响时间标准采用《国家广电部推荐标准GYJ26-86“录音室的混响时间及频率特性”》;
录音棚防火标准采用《国家广电部标准GYJ33-88 “广播电视工程建筑设计防火标准”》;
录音棚空调、照明标准采用《国家广电部标准GYJ43-90 “广播电视中心技术用房环境要求(温度、湿度、照度)”》;
录音棚电气安装标准采用《电气装置安装工程施工及验收标准规范》GBJ232-82;
录音棚管线布线标准采用《建筑与建筑群综合布线工程施工及规范》GB50312-2000;
建筑设计防火规范(修订本)GBJ16-87;
专业录音棚设计流程(思成SC2010-19);

三、(录音棚与视听室两部分)为全部打通从新设计部署
1、录音棚尺寸:
第一部分:录音控制器为长4.6米X宽6米X高3.9米(强吸声驻波处理)
第二部分:录音收音棚为长5.6米X款6米X高3.9米(强隔音驻波处理)

录音棚与视听室的声学处理,要注意解决的步骤,要把难的放在前面,容易的放在后面。噪音和驻波问题是需要改动房屋结构才能解决的,因此要放在最前面,噪音问题是第一位的。你既会受到外界噪音的干扰,邻居也会受到你的噪音干扰。因此,一定要做隔音处理。声音像水一样是遇到缝就钻的,因此,你应该尽量把房间封闭起来,隔绝一切与外界的联系。尤其是窗户,因此我们把控制室的窗户用75加强型轻钢龙骨搭架支撑,加强型50超细玻璃棉填充,用隔声墙封石膏板铺钉砌封尽可能做到室内全封闭不漏气。

在录音棚里面,驻波是影响听音的最明显因素。如果录音房间大一点就能比较有效地控制驻波,因为贵校所选房间不是很大,要解决驻波的问题,可以将房间两侧的平行墙去掉,或者再安一个假墙,改装成一个相对的两面墙至少有12度夹角的房间,这样就有助于控制驻波了。如果真的没办法避免平行墙,那么就要用吸音材料来控制这些被反射的声波。常用的吸音工具有毯子、吸低音的柜子等,同时也要考虑到吸音系数的问题。

还有一些其它的影响录音的混扰,我们可以用一些平均吸取中,高,低音和漫反射的装置,把声音打散,慢散是不会出现特别强的反射信号的。 吸收高频,减少低频反射时间和串声,隔绝低频干扰都是录音棚装修时需要注意的要点。

(1)房间分区:

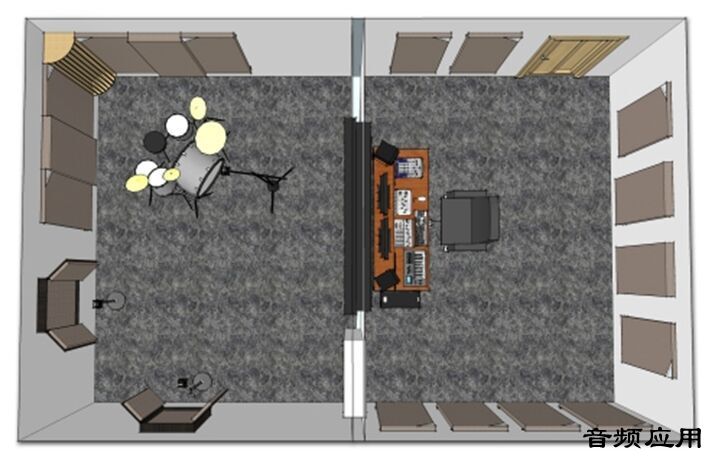

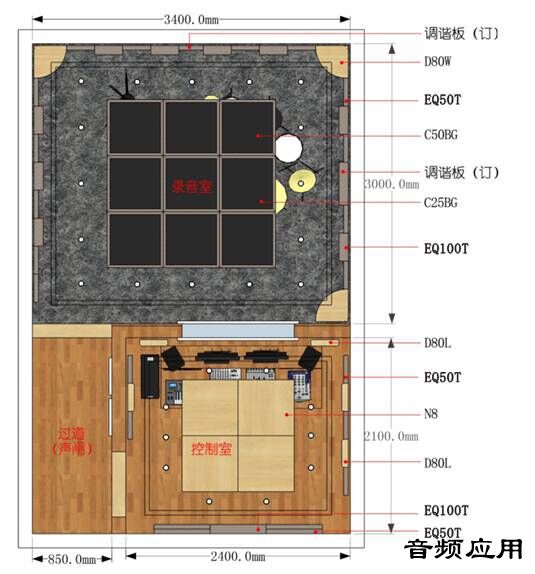

然后进行房间区域分割:在房间内部砌一道墙,将此房间一分为二,一间用来录音,一间用来控制和监听。控制室与录音室作为两个独立的房间,所以在房间之间做三层玻璃窗,这样录音师在控制室里就能看到录音室的情况,可以随时与歌手交流。
如图所示:
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

3万

积分

1

听众

1873

音贝

音频应用初级会员

Rank: 6Rank: 6

积分
30925
 楼主| 发表于 2010-8-3 |
2)录音室顶部施工处理工艺

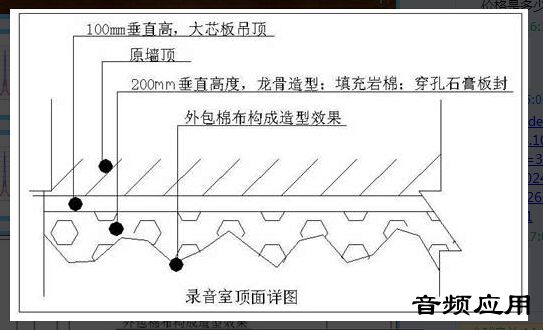

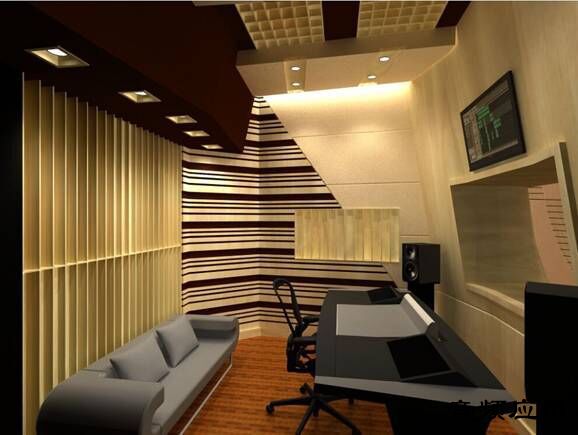

    录音棚顶部的施工处理主要是隔音和声学效果处理。普通的楼层之间的厚度和其隔音效果完全不能满足录音的需求。必须在原来顶部进行大芯板再次吊顶隔音处理,再在此基础上进行录音声学效果处理,从而弥补了原顶部的隔音不足,同时经过对顶部的声学效果处理从而能满足声学标准和后期录音效果。

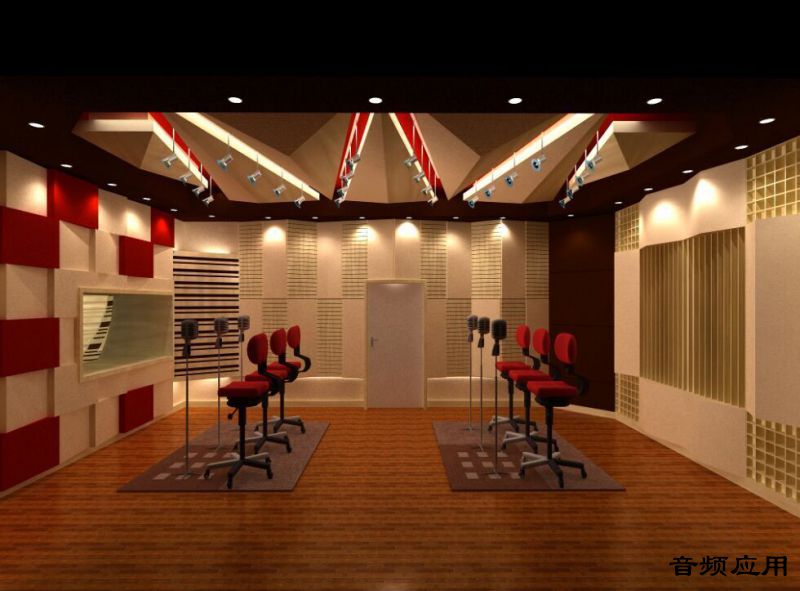

录音棚室部分:首先天花采用50厚轻钢龙骨,内填吸音棉,外罩钢板网,录音室天花面采用阻燃透声织物与矿棉吸音板相间排列使用;墙体部分做轻钢龙骨内填吸音棉,面层矿棉吸音板与阻燃透声织物组合使用相间排列,然后用造型吸声顶面聚酯纤维板进行造型吊装。
如图所示:


3墙体墙面施工处理工艺

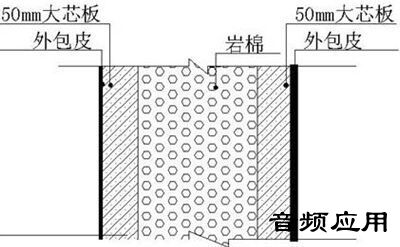

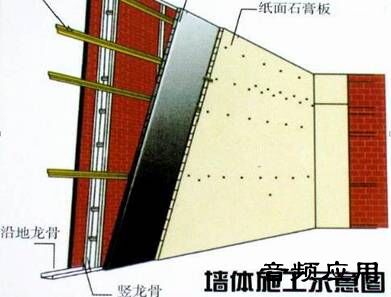

    墙体和墙面的施工质量在录音棚装修中占有非常重要的地位,其质量的好与差,从根本上影响到录音棚的声学效果和后期录音效果。墙体与墙面施工处理工艺主要包括隔音、再隔音、减噪声、隔音和墙体与墙面的声学处理等;一般的常规建筑厚度和隔音效果很难满足录音棚的装修需要,所以隔声墙采用75加强型轻钢龙骨搭架支撑,加强型50超细玻璃棉填充,用隔声墙封石膏板铺钉。砌封防止噪音钻进来影响到以后的录音工作。顶部隔声处理采用隔声吊顶38主龙骨,隔声吊顶50副龙骨,隔声50超细隔声棉填充,才能很好保证录音棚在装修能达到声学效果,从而能很好的保证后期的录音质量。
如图所示:

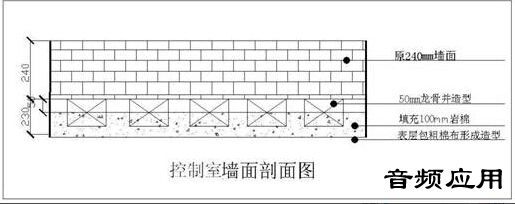

控制室墙面施工工艺图

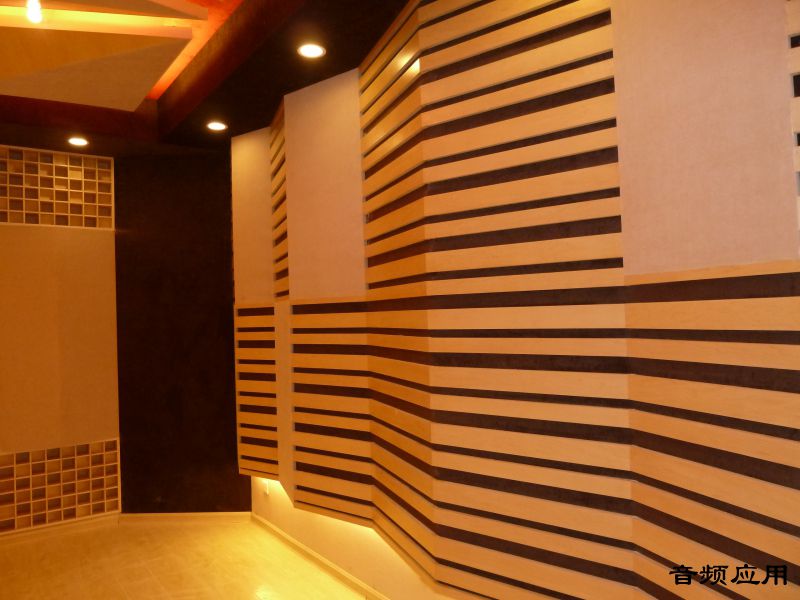

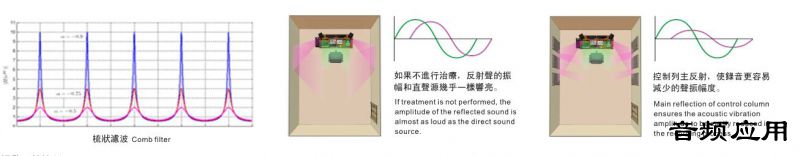

由于控制室空间较窄,监听音箱放出来的直达声达到前面上后会出现驻波,因此在控制室跟观察窗正对面的墙上安装扩散体,使音箱传过来的声音进行扩散衰减驻波。如图




(4)地板地面施工处理工艺
对地板地面处理,在现在的录音棚,尤其是数字录音棚,要求甚高。地板地面在录音棚中的主要作用在于隔音、悬浮、防潮和防静电等作用。根据场地的现有条件格局等因素,在原地面的基础上铺镶石木地板。录音间经常活动的区域放一块静音阻燃地毯,减少由于走路而产生的噪音.


(5)门体施工处理工艺
隔声门是进出录音室的通道,同时也是录音棚装修过程中最重要处理工序之一,其隔声门的处理工艺也将直接影响到录音效果。通常来说隔声门一般是两道,所以录音棚的门在进行工艺处理的工程中,需采用三厚梯形处理工艺进行处理即三层隔音、梯形“缝合”。从而保证了录音室、控制室与外界的隔音效果。
控制室门(原门)不建议更换,因为这道门属于钢制防盗门具有基本的隔音功能,经观察密封性良好,在装修过程中可以对这道门贴吸音材料进行吸引处理。

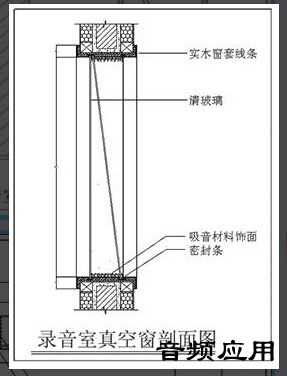

(6)观察窗施工处理工艺
    观察窗是录音棚装修过程中最重要处理工序之一,既要做到有效的观察空间,同时也要做到隔音效果。我们采用了三层与斜面处理工艺,同时包边采用实木处理。即可保证隔音效果,同时也保证其美观性。

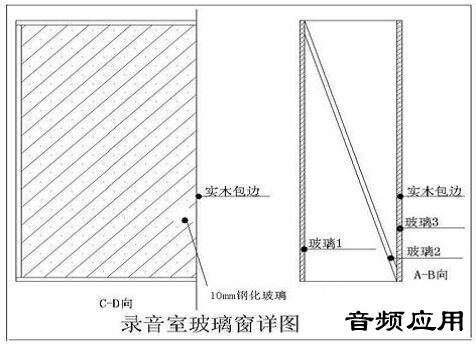

观察窗施工处理工艺如下图:





(7)录音室J角施工处理工艺
    有时由于空间有限又要考虑到房间大小的合理分配和满足使用者对系统的要求,录音室和控制室是分割出来的,这样以来就形成了分割后的不规则J角。为了进一步保证声学标准和后期录音效果,必须对分割后的不规则J角进行了声学处理,从而使整个录音环境达到最佳的效果。在做完隔音墙后,可以在录音间内的四个墙角放置四块录音时专用的三角形吸引海绵和在录音室墙面贴部分四方形吸引海绵,一是可以有效吸收低频驻波,二是可以有效吸收1000-4000HZ频段的声波。如下图:

87.1环绕声审听室声学处理
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

2770

积分

3

听众

113

音贝

音频应用新手发布

Rank: 3

积分
2770
发表于 2010-8-3 |
(9)空调施工处理工艺
1)空调的安装、施工工艺和使用的合理处理在录音棚装修中直接影响到后期的录音效果。空调的安装与施工工艺要求,通风进出口进行单项通道处理,同时必须回避普通家用或工用的挂式和立式空调,因为传统的空调通道为直并与外界的机器进行对接,这样外界的噪声将会直接进入到录音室。所以,录音棚的空调大多数采用吸顶式空调;在施工方面要求进行环绕式处理,这样可以让可能外来的噪声在环绕的通道中进行逐渐衰减而不进入到录音室中。由于现有条件的因素制约,即使安装壁挂式空调,尽量避免在录音过程中开启,可以选择在录音前开启进行制冷或者在中途休息时开启,因为空调的开启在一定程度上还是存在一定的噪声,关闭空调可使录音过程更加干净、音质能得到保证。
注:如选择壁挂式空调,应该在装修施工前将 空调连接管等部件进行安装,尽量避免装修后进行安装带来的不便。

2)暖气散热片处理,录音室里比较麻烦的就是暖气散热片了,因为考虑到冬天制热,但是同时又给声学环境带来一定影响,因为录音间里会预装空调,建议安装制冷/制热两用空调,这样就可以把暖气散热片去掉了,不会影响到声学环境。如果不能去掉暖气散热片,也可以采用外扩式墙面装修方式把暖气片周围包起来,然后在侧面抛开一个散热口,在散热口上装上散热隔窗,这样既保留了冬天制热,同时对声学环境也不会有太大影响。
(9)灯光照明处理工艺
    灯光照明处理工艺必须回避管灯和传统灯光的使用,因为传统的管灯或珊灯在使用的过程存在电流声音,会造成噪声,从而会影响录音质量和监听。所以,我们在灯光照明方面采用射灯直接照明。
(10)电路施工处理工艺
    录音设备在使用的过程中,必须要求电路的稳定和不间断,所以在电路方面采用照明、空调和录音设备单走电路的方案。从而保证录音棚设备不受其他电路的影响而造成设备烧坏的情况发生。
(11)其他说明
    关于颜色的选择,颜色的选择有利于调节人的心情,录音棚必须进行颜色的合理搭配进行颜色调和处理。
关于压边条,在录音棚装修的过程中,所有的压条和线边均采用实木处理,以保证声学效果和后期的录音质量。
关于消防,房间内屋顶上原有两个烟雾报警器,由于涉及到吊顶施工,所以要将烟雾报警器进行下移安装,防止吊顶时忽略,失去原有的作用,另外在录音棚中(录音室与控制室)准备消防灭火器材(干粉灭火器),并使灭火器在使用过程中不会损坏设备。
工作人员尽量避免在录音棚内吸烟,因为这些装修材料本身是环保材料,如果在棚内吸烟,呼出来的烟很容易附浊到吸引材料上,长时间在棚内对健康不利。

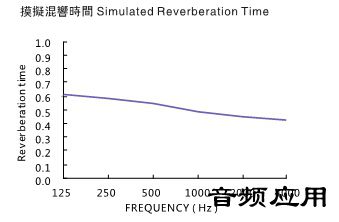

录音室&控制室0.35±0.05,中频500∽1000Hz,频率特性基本平直NC—25, 隔音LA≤30-50dBA±2.0


为达到上述室内允许的本底噪声指标的要求,专业声学用房的围护结构墙体常规做法是采用240厚标准粘土砖,内层再做轻钢龙骨石膏板或高压纤维水泥板轻质隔声墙体,构成重墙、轻墙复合墙体,以达到墙体隔声的要求。
C. 上述功能用房的声学设计目标
Ø    各室的混响时间及其频率特性应符合设计声学指标要求;
Ø    各室无回声、颤动回声及声染色等音质缺陷;
Ø    室内声场特性良好,声场分布均匀,满足现场录音及后期制作的要求;
Ø    室内足够安静,建筑外环境及空调、通风系统无噪声干扰;
Ø    声学材料的选用和构造的设计、配置具有良好的装修视觉效果,在达到声学要求的同时,具备较好的技术经济性;
Ø    声学材料和构造的选用、设计应满足有关消防要求。



7-150Z2144PLD (1).jpg
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

4811

积分

4

听众

382

音贝

音频应用新手发布

Rank: 3

积分
4811
发表于 2010-8-3 |
欣赏了,谢谢楼主发布啊 ,我收藏了啊
欢迎厂家入驻,推文!免费!微信:yinpinyingyong

1万

积分

3

听众

338

音贝

音频应用注册会员

Rank: 4Rank: 4

积分
11724
发表于 2010-8-3 |
写的很棒,欣赏了 ,支持。:victory:
