Yamaha在看到01X的成功之后,再次将音频接口+调音台进行整合,推出了MW系列产品。MW12和MW10将USB音频接口和模拟调音台进行完美的整合,使你在同一个硬件产品中同时获得两种功能。
十分感谢Yamaha将接口和功能更全的MW12交给我们midifan.com进行评测,由于我以前也用过Yamaha的01X,所以MW12的概念对我来说并不陌生。
音频接口 + 模拟调音台: 如果你用过Yamaha MG系列的模拟台子,那么在看到MW12的时候你一定认为它就是一个换了外壳颜色的MG12/4。确实,Yamaha可以说在开发MW12的时候偷了一个懒,直接把MG12/4换一个新外壳,就套用在MW12上了。而如果你在仔细观察WM12的面板和背后接口之后,你就更加确定自己的判断了——MW12就是在MG12/4的基础上加入USB接口改造而成的一个产品。
MW12俯视图
MG12/4俯视图

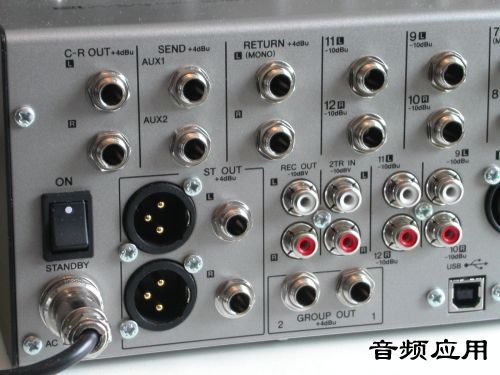

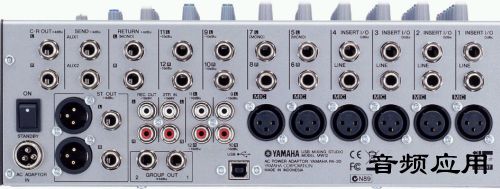

MW12背面图
MG12/4背面图 由于MW12是一个模拟调音台+USB音频接口,而不象01X那样是数字调音台+火线音频接口,所以对于音频接口的部分,并没有设计的很复杂,只提供两进两出的模拟接口,没有数字接口,也没有MIDI接口。就像下图那样:
MW12 = MG12/4 + 2进2出USB音频接口 这就是MW12的原理图,音频接口和模拟调音台的整合很简单,其实就是把模拟调音台主输出的信号发送给电脑,而电脑发出的信号则与2TR IN输入接口(连接DVD机的RCA接口)进行混合输入进模拟调音台。如此的设计,虽然你可以同时使12路输入信号进入电脑录音,但却不能做分轨录音,因为所有12路信号必须混合在一起进入电脑。 调音台部分: MW12有12路输入通道,其中6路带话放,可调增益。在这6路里前4路是提供XLR输入接口的(单声道),后2路则是2个大三芯的输入接口(立体声)。另外还有2路立体声输入是不带话放的,所以一共是12路输入。每路输入通道都可选是否推子前监听。
电源和开关
增益旋钮和低切按钮
3段均衡
辅助发送1、2和声像 |
