各种电容器的分类及特点

电容器是电子设备中常用的电子元件，下面对几种常用电容器的结构和特点作以简要介绍，以供大家参考。
　　1铝电解电容器
　　它是由铝圆筒做负极、里面装有液体电解质，插人一片弯曲的铝带做正极制成。还需经直流电压处理，做正极的片上形成一层氧化膜做介质。其特点是容量大、但是漏电大、稳定性差、有正负极性，适于电源滤波或低频电路中，使用时，正、负极不要接反。
　　2钽铌电解电容器
　　它用金属钽或者铌做正极，用稀硫酸等配液做负极，用钽或铌表面生成的氧化膜做介质制成。其特点是：体积小、容量大、性能稳定、寿命长。绝缘电阻大。温度性能好，用在要求较高的设备中。
　　3陶瓷电容器
　　用陶瓷做介质。在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。铁电陶瓷电容容量较大，但损耗和温度系数较大，适用于低频电路。
　　4云母电容器
　　用金属箔或在云母片上喷涂银层做电极板，极板和云母一层一层叠合后，再压铸在胶木粉或封固在环氧树脂中制成。其特点是：介质损耗小、绝缘电阻大。温度系数小，适用于高频电路。
　　5薄膜电容器
　　结构相同于纸介电容器，介质是涤纶或聚苯乙烯。涤纶薄膜电容，介质常数较高，体积小、容量大、稳定性较好，适宜做旁路电容。聚苯乙烯薄膜电容器，介质损耗小、绝缘电阻高，但温度系数大，可用于高频电路。
　　6纸介电容器
　　用两片金属箔做电极，夹在极薄的电容纸中，卷成圆柱形或者扁柱形芯子，然后密封在金属壳或者绝缘材料壳中制成。它的特点是体积较小，容量可以做得较大。但是固有电感和损耗比较大，适用于低频电路。
　　7金属化纸介电容器
　　结构基本相同于纸介电容器，它是在电容器纸上覆上一层金属膜来代金属箔，体积小、容里较大，一般用于低频电路。
　　8油浸纸介电容器
　　它是把纸介电容浸在经过特别处理的油里，能增强其耐压。其特点是电容量大、耐压高，但体积较大。此外，在实际应用中，第一要根据不同的用途选择不同类型的电容器;第二要考虑到电容器的标称容量，允许误差、耐压值、漏电电阻等技术参数;第三对于有正、负极性的电解电容器来说，正、负极在焊接时不要接反。

lear

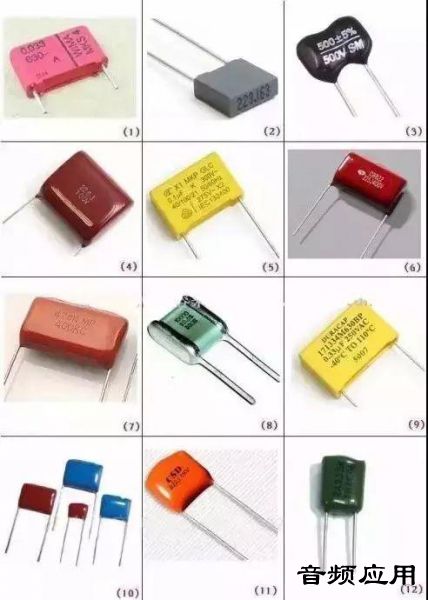

图一：(1) 胆电容、(2) 灯具电容器、(3) MKPH电容、(4) MET电容、(5)10 PEI电容、(6)胆贴片电容、(7)MPE电容、(8)贴片电容、(11) 轴向电解电容器、(12) MPP电容


　　图2：(1) PPN电容、(2) PET电容、(3) MEA电容 、(4)MPB 电容、(5)PPT 电容、(6) MPT电容、(7)电解电容器、(8) MET电容、(9) MKPH电容、(10-11)电机用电容、(12) MKS电容


　　图3：(1) MKS电容、(2) 瓷片电容、(3-4)MKP电容、(5) 贴片电解电容、(6) 史普瑞电容 Sprague Orange Drop Capacitors、(7) 电机用电容、(8) MKT电容、 (9)陶瓷电容


　　图四：(2) MKS电容、(3)8 云母电容、(4) MPP电容、(5) MKP电容、(9) MEP电容、(10)MPP电容、(11) PPN电容、(12) PEI电容


　　图5：(1-3)陶瓷电容器、图4 色环陶瓷电容、(10-11)电机起动及运行电容器、(12)充放电用容
