真力推出了革命性的全新产品——紧凑型三分频声学同轴有源监听音箱8351,令人耳目一新。AKI MÄKIVIRTA, ILPO MARTIKAINEN 和 WILL EGGLESTON 在此为您揭秘这款全新产品背后的技术与匠心。

真力8351解密真力推出了革命性的全新产品——紧凑型三分频声学同轴有源监听音箱8351,令人耳目一新。AKI MÄKIVIRTA, ILPO MARTIKAINEN 和 WILL EGGLESTON 在此为您揭秘这款全新产品背后的技术与匠心。 5573_1444829354_thumb.jpg
音响工程师日益面临这样的窘境:控制室变小、预算收紧,而对最终产品的高品质要求却有增无减。空间越小,意味着墙面距离越近,低频响应不均匀度越大,不同制作环境之间频响的差别也就随之增大。在这些小空间中进行的工作也日趋多样化,从简单的对白录制到复杂的多声道混音,不一而足。控制室可能还会根据工作日程调整制作内容,因此其配备的监听系统必须既适用于精确的剪辑工作,同时又能在必要时进行高声压级输出。
36 年来,真力一直凭借技术创新和声学设计为客户解决实际问题。真力 8351 延续真力的这一传统,在打造三分频声学同轴监听系统方面另辟蹊径,可以说是监听领域的又一突破性成就。这款产品将以革命性的方式在久经考验的三分频监听概念上续写新的篇章。

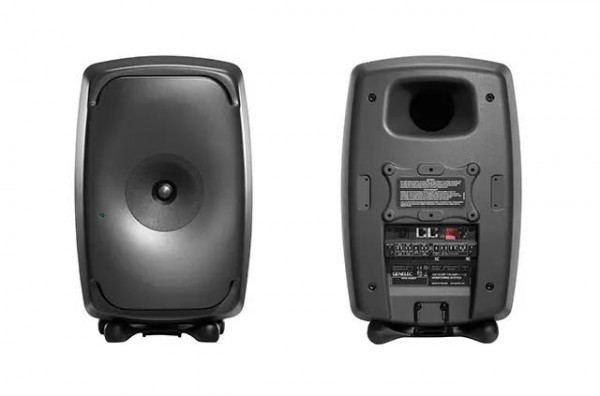

Genelec 8351
尽管二分频有源监听音箱仍是深受业界信赖的主力军,但三分频监听音箱的设计在诸多方面都具有无可比拟的表现。由于每个单元都具有更明确也更窄的频率范围,可对各个单元的特性(灵敏度、线性度、输出余量、指向性)进行精细选择与优化。最佳分频点频率可根据单元和箱体特性给出的声学限制进行选择。更大的波导控制面积可进一步增强指向性,即便在不尽理想的室内声学环境中(如空间较小或声学条件不佳的房间),同样可以提供无与伦比的性能。
无论是对音频品质具有极高要求,或者想要获得精准的声像定位,还是希望声学细节在高声压级时也能纤毫毕现,抑或是需要精确控制监听音响的指向性,三分频监听音箱在各种应用场合都能应对自如。
当房间的声学环境不甚理想时,完整的解决方案应包含电子补偿工具, 用于减小房间对音质的影响。真力将这些工具纳入其SAM智能有源监听 (Smart Active Monitoring) 技术,这样一来可将监听音箱整合至声学环境中,通过自动补偿房间的不利影响,提供中性的音色以及精确的声像定位。
要将上述全部优点融入一只三分频监听音箱中,同时又要使箱体小巧以符合现代监听应用的需要,这是一项巨大的挑战。同轴设计可在同一声轴上排列多个单元,为实现这一目标奠定了基础。真力于 2010 年推出了第一款紧凑型同轴三分频音箱 8260。专业人士在对其性能认可之余,也希望箱体进一步“瘦身”,同时保留原有设计的显著声学优势。为满足这一需求,真力 8351 应运而生,其箱体尺寸与二分频音箱 8050 相同,约为 8260 的 80%。8351 的外部尺寸只有 452mm x 287mm x 278mm,确实是一只外形紧凑的三分频监听音箱。
8351 沿用了 8260 的MDC最低衍射中/高频同轴单元,置于大型DCW指向性控制波导之中。由于各单元呈同轴排列,同时消除了 MDC 与波导表面的间隙,该单元具备高精度、无衍射的平直响应。

Genelec 8351
良好的指向性控制需要较大的波导面积。8351 的低频单元隐藏在前面板之后,在前面板形成大面积连续声学表面。这一波导表面的几何尺寸,从高频单元一直到面板外沿都为声学进行了优化,完全避免了衍射带来的声染色。因此,8351 的指向性控制性能丝毫不逊于一些体积更大的三分频主监听音箱。
8351 配有两个低频单元,分列于箱体前部两端。低频单元位于倒相式箱体内,箱体后部带有倒相管口。低频单元锥体表面积和磁性马达容积均实现了最大化,令低频单元可以充分利用除中高频单元之外的整个区域。低频单元的锥体总面积大致相当于10 英寸圆形低频单元。

声学隐蔽式低频单元,将整个前挡板用作波导

两个低频单元位于前面板的声学优化延伸部分,低频通过两个开口进行辐射。得益于声学隐蔽式低频单元 (ACW) 技术,8351实现了紧凑的结构、出色的指向性控制 与平滑响应的完美融合。分列式低频单元将声学指向性控制延伸至低频,同时赋予 8351 独特的紧凑外观。
两组单元(高频/中频,或中频/低频)的频响范围会在分频点附近发声交叠。传统多分频设计将单元分布于前面板上——在两个输出相位相同时,合并后的频响仍可保持平滑。而对于离轴位置,听音点到个单元的距离不同,会使不同单元的响应存在相位差,这时会在分频点出现明显的声染色现象;当听者远离声轴时,这种声染色会进一步加剧。

统监听音箱存在离轴声染色
同轴排列的单元可以消除离轴声染色,且 8351中对称的单元使指向性更进一步提升。同时,同轴排列方式可以显著缩短听音距离——8351 的最近听音距离不到 0.5 米。

声学同轴监听音箱在离轴位置不存在单元间相位差,杜绝离轴声染色
两个分列式低频单元组成的低频单元系统,其声轴与中高频同轴单元的声轴重合,使 8351 成为独一无二的三分频“全同轴”音箱,并赋予低频系统可控的指向性。8351 无论水平摆放还是垂直摆放都能保持平直的离轴响应,是率先采用三分频同轴设计的音箱之一。无论在哪一方向上偏离声轴,8351 的中性声学特性始终如一,水平和垂直方向同样出色的声音特性,再加上紧凑的尺寸设计,用户可以轻松完成 8351 监听音箱的安装。
8351 水平方向上的频率响应
8351 长轴方向上的指向性控制更加出色,在录音棚中将尽显优势。例如,要降低调音台表面的反射,我们可垂直放置8351,通过增加垂直指向性来降低台面反射。假如音箱距离房间的侧墙较近,则可水平放在8351,减少侧墙的低频干涉。

Genelec 8351 水平方向指向性特性

Genelec 8351 垂直方向指向性特性

模拟和数字音源皆可与 8351 直连。最大模拟输入电平可达 +24dBu,模拟输入经过AD转换后进行信号处理和重放。AES- EBU数字音频输入最高支持192kHz的采样频率,数字音频将进行采样频率转换,以确保所有信号源同步。AES-EBU直通输出提供菊花链功能,可连接更多的监听音箱。
数字和模拟音频信号在96kHz 采样频率下进行内部处理,从而得到真实的48kHz 音频带宽(高音单元响应最高可达40kHz)。8351 启用全新功放设计,为中低频单元配备两个低底噪、高度线性、低发热的D类功放,为高频单元配备的 AB 类功放则最大限度地提升了带宽和线性度。这种分立元件式高频单元功放设计已在真力的大型三分频主监听音箱上运用了 30 余年。
8351 是真力SAM系列智能有源监听音箱产品家族的新成员。此类监听音箱可连接真力GLM (Genelec Loudspeaker Management) 音箱管理控制网络,使用户能够在主听音位置设置监听音箱的各项功能,进行系统控制,同时自动地校准监听系统,实现监听音箱和低音音箱的声压、延时以及室内响应均衡等参数的自动校准。智能监听音箱可减小房间对于音质的影响,进而显著提高监听准确度。
Genelec GLM 音箱管理控制网络
真力对于产品的环保特性有着不懈的追求,8351的组件经过特殊设计,可大幅延长使用寿命。所有零部件均十分耐用,并且可在需要维护时快速更换。有效利用原材料是现代设计的关键, 8351 在箱体中使用再生铝材。即便最后完成工作使命,8351 的全部零部件仍可回收再利用。同时,8351具备ISS智能信号监测 (Intelligent Signal Sensing) 功能,当监测到一段时间内没有输入信号时,8351 将切换到低功耗休眠模式。除节约用电量外,ISS 还可降低电子元器件的负载,防止热量产生,并延长产品寿命。此外,对于需保持 8351 持续运行的应用场合,用户可以手动控制ISS的各项参数。
8351 的诞生离不开MDC最低衍射同轴单元技术和ACW声学隐蔽式低频单元技术。这些单元和电子元器件均在位于芬兰伊萨尔米的真力工厂制造。MDC 同轴单元和 ACW 低频单元均由人工组装,从而保证最优的性能、精度和可靠性。在生产过程中,每只 8351 都会在专业消声室内进行全方位的性能检测。基于计算机的自动响应校准可确保产品符合声学规范。
