蓝牙音箱这个产品这两年一直量比较大，从高端的JBL,BOSE,飞利浦，到国内牌子DOSS，艾特铭客，不见不散，乐果，魅动以及一大批新品牌和山寨产品，本来音箱行业是个传统的行业，加入了蓝牙后培养了一个新的市场，大家当然要争着分一杯。6 U& F! l5 z8 J% }+ f) z7 P' |
2 V- I1 |' R. x8 z

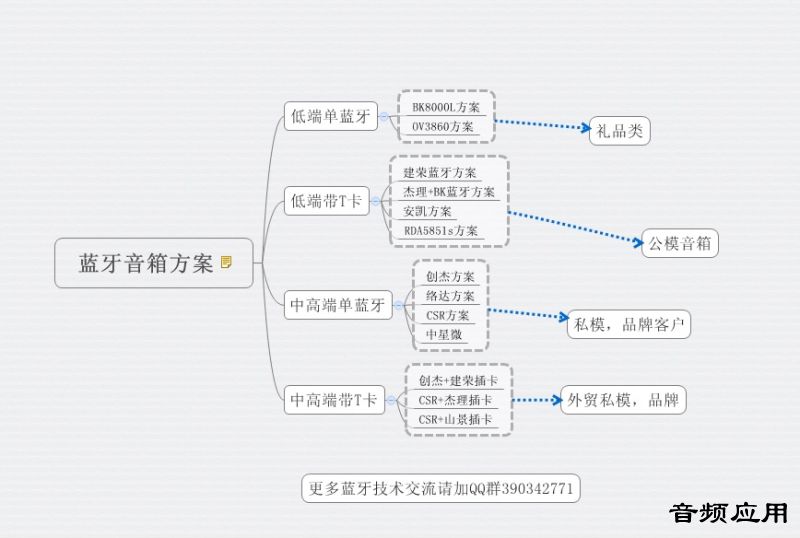

设计一款蓝牙音箱除了在外观，音质，上面下功放，方案的选择也很重要，蓝牙音箱我做的比较久，做的方案也比较多，画了一个图，大概的慨括了目前市面上蓝牙音箱方案：9 V) u; N5 X3 T' q
图片) G0 l. m8 e/ K) k2 e' a
较为高端一些的蓝牙方案选用首选CSR，知名度也最高，音质和底噪已经兼容性都是最好，选用外面通用的模块来做也可以，芯片直接上板也行，不过芯片上板整个板子都至少4层板成本上面也会高出不少，目前市面上基本都是CSR的模块来设计的。
W1 U, J; c# U- ^; ^, ^% }$ s
: c1 Y: w2 `& D( W, y3 R3 N' Y. d CSR的方案做的音箱通常定位中高端，所以音质方面比较高，从模具腔体设计上面要考虑很多，先把腔体做出来验证了才开动，腔体设计上面选用导音孔比大振膜的效果要好，不过目前我观察双5W的音箱选用导音孔设计的都很少，更不要说更小功率的了，大振膜的低音做听起来比较假，特别是鼓声，下沉的不够到位。而且很多时候振膜也会发出一个杂音混合在低音中，当然大振膜的设计比较简单，很多不是很专业的结构工程师也能设计。+ P- e) d: k! B6 i! q( E# I/ C
另外喇叭选用上面直径50的比40的表现出色，特别是低音方面，18芯双磁喇叭价格也不菲。做的效果比40的要好很多而且比较明显。
) o- L) v" j/ k/ |+ F5 H5 h) q
0 i0 Z l) v0 r* E& t% H" `# p7 ]
中低端的方案选用上面就比较多的选择，带TF卡播放的和不带TF卡播放，上面的总结图中都有说明，创杰，中星微，络达通话效果还可以，RDA，杰理，建荣，安凯这些带TF卡比较方便，做公模的比较多，因为公模的东西对音质没这么多要求倒是注重多功能，带TF卡带FM甚至插U盘播放带屏显示。另外有些音箱要求带TF卡的能播放无损APE，FALC音频歌曲可以选择安凯方案。2 R! k! N9 x, u, S' F% v1 l* l& }
( v' X6 n5 \$ x8 _ 选用方案要考虑音箱的定位，按照具体要突出的功能来选择，比如车载的，对通话要求很高，可以选用CSR，创杰，带屏带FM支持插U盘的可以选用杰理，建荣，炬力，公模低端的可以用RDA等，这些方案已经具体芯片变化都比较快，通常半年一年又有新型号芯片甚至新的蓝牙方案，所以以上说的都是目前市面的东西。
3 V) E- D2 ~) g
4 d, b. \5 u$ q( u+ G
功率上面通常有单喇叭3W,双喇叭3W，单喇叭5W，双喇叭5W，如果走品牌的现在都至少是双5W音箱了，成本稍微高点但是音效和利润都稍高，公模以及跑量或者礼品音箱的可能都是单喇叭的3W或者5W小音箱。
+ S1 \ t, a0 c/ P* g( n) |7 P: _- m- M3 V
顺便写的一点总结，希望能给需要了解的蓝牙音箱设计的新人一点启发。 |
|
