音响系统的线材说明

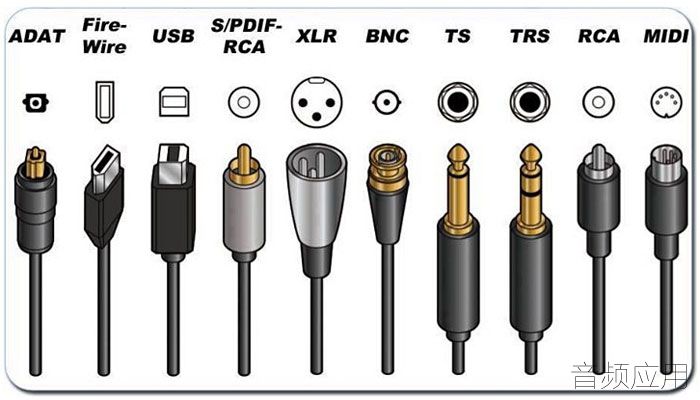

在我们音响系统发生故障时可能是线材的问题，那么下面列出常见的十种音响线材，在我们音响系统中是不可忽视的存在。

1、ADAT
ADAT是一种常见的光纤接口， 全名是 Alesis Digital Audio 的缩写，是由 Alesis 公司开发出来的一个光纤传导线，比较常见的使用方式是用于 A 录音接口和另一台 B录音接口的传输，比如8轨有配置ADAT的录音接口，可以藉由 ADAT 再去接上一台8轨的麦克风前级，这样就可以升级成16轨啦!

2、Fire-Wire
Fire-Wire 又别名火线，也有 IEEE 1394 的称呼，其实都是在讲同一种东西，是由APPLE 苹果公司开发出来的规格，Fire-Wire 早期力抗USB想要成为全世界的通用规格，可惜的是在规格大战中败了阵，并在2008年APPLE 已宣布不再开发。早期的录音接口大多是Fire-Wire和USB在分庭抗礼，但是随着USB3.0的使用越来越普及以及Fire-Wire的逐渐消失，现在Fire-Wire 火线规格的录音接口以及很少了。

3、USB
USB 全名是 Universal Serial Bus，是连接计算机系统和外部装置的一种串行端口的总线标准，图片上看到的是USB2.0及之前的TYPE-B样式，新款USB3.0的TYPE-B已经不同样子，用于连接设备端，像录音接口和主控键盘。

4、S/PDIF
S/PDIF 由 Sony 和 Philips 一起制定，全名是 Sony/Philips Digital Interface Format，是一种数字传输的接口，可使用光纤或同轴电缆输出，把音讯输出到译码器上能够保持高保真度的输出结果。广泛应用在DTS和杜比数位上。

5、XLR(Canon)
XLR俗称Cannon 头，常使用在麦克风和录音器材上，若是平衡式信号传输或者是使用电容式麦克风，一定要使用 XLR 规格的麦克风才能完成通电。

6、TS(6.3mm单声道)
俗称 Phone Jack 6.3，或是说 6.3 接头，有些人也称之为1/4接头，一般用途是乐器的导线，像是吉他、贝斯、键盘都是可以使用的。

7、3.5mm,3.5mm立体声
又称为1/8接头，一般用途是耳机的传输线、桌上型喇叭传输线和桌上型聊天用的麦克风线等，因为一般3.5mm在使用的的设备多为立体装置，像是喇叭有两边、耳机也有两边，所以3.5mm一般都是立体声设计，我们可以通过接头前端的黑线来判断是不是立体声，有两条黑线就表示立体声Stereo，若是只有一条黑线就表示单声道MONO。（补充：现在更是有4极的3.5mm接头，一般是用做手机或者对音质要求较高把左右声道的地线分开。）

8、TRS(6.3mm立体声)
跟上面一样是 Phone Jack 6.3，但是是立体声，我们可以从 Phone Jack 的前端来判别是单声道或是立体声，若是只有一条黑线就表示是单声道，两条黑线的话就表示是立体声，常用于麦克风和电子琴的输出使用。

9、RCA(梅花头)
一般又称之为为梅花头，或是红白接头(因某些型式的 RCA 接头外观看似梅花瓣)，常常使用于一般家用音响器材上。

10、MIDI
MIDI是1991年制订的工业标准，通常使用在琴和计算机之间的沟通，使用 MIDI 线将琴和计算机连接，就可以将讯号、力度、延音踏板等一些讯号传送到我们的计算机上，应用于编曲、录音、写谱等等。将 MIDI 线连接电子琴和计算机后，就可传送讯号给计算机开始编曲和录音。
