综合布线系统的测试

u-audio

双绞线测试内容与标准

１、测试内容

（1）双绞线端接线图测试。

（2）线缆长度测试。

（3）衰减测试。

（4）近端串扰测试。

2、双绞线端接线图测试与标准

1、水平子系统测试。

双绞线水平子系统的4对非屏蔽或屏蔽双绞线（UTP/FTP/STP）的连接均按标准进行，在配线架一端按以下方式来连接。

第1对：[蓝白]蓝、第2对：[桔白]桔、第3对：[绿白]绿、第4对：[棕白]棕。

2、垂直子系统测试。

垂直子系统中，大对数缆线的连接正确性是由色码来保证的。

3、线缆长度测试与标准

1、基本链路BasicLink

基本链路是包括从配线间的配线架敷设至用户房间的信息模块水平布线的长度。测试长度不能超过94m（含两个2m测试跳线）。

2、信道ChannelLink

信道是包括从配线间的配线架敷设至用户房间的信息模块水平布线的长度，加上用户房间的信息模块连接至计算机跳线的长度。测试长度不能超过99m（含3条3m跳线）。

4、衰减测试与标准

衰减是信号在传输介质上进行传输的过程中所产生的损耗。

5、近端串扰（NEXT）测试与标准

NEXT是指在一条链路中从一对线对至另一对线的信号耦合，也就是说当一条线对发送信号时在另一条相邻的线队收到的信号。近端串扰本身对终接点（跳线架、信息插座）处的非双绞金属线很敏感；同时，对粗劣的安装也非常敏感。NEXT是决定链路传输能力的最重要的参数，在施工中的工艺问题也会产生NEXT。

光缆系统的测试与标准

1、光缆链路测试方法

2、光缆芯线终接要求

FLUKE 测试仪与UL认证简介

1、单端网络电缆测试仪Fluke620

2、DSP-2000电缆分析仪产品特性

3、UL认证

UTP五类线测试不合格的原因

工程文档报告—测试记录报告

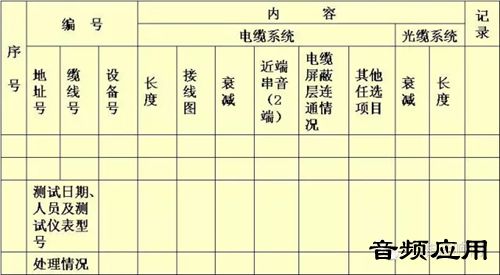

5类及光纤综合布线系统工程电气性能测试记录

工程文档报告—竣工技术文件

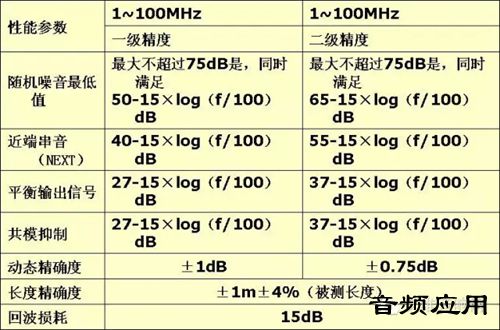

测测试仪精度最低性能要求
