自己动手制作MIDI连接线

fengjm

　我们这些穷哥们儿通过慢慢的学习到熟练，现在已经不甘局限在纯软件上了，也想玩些音源、MIDI键盘什么的，必尽不占用系统资源嘛。但是要玩这些东西必须要有跟MIDI连接线，以便把MIDI键盘、音源和声卡的游戏/MIDI端口连起来，而这根MIDI线又不好买，就算买到了价格也很高（原装的要250元）。这下可好，不用愁了，跟我DIY一根连在声卡游戏口上的一进一出MIDI连接线，又好使，成本又低（具体价格应地而宜）。

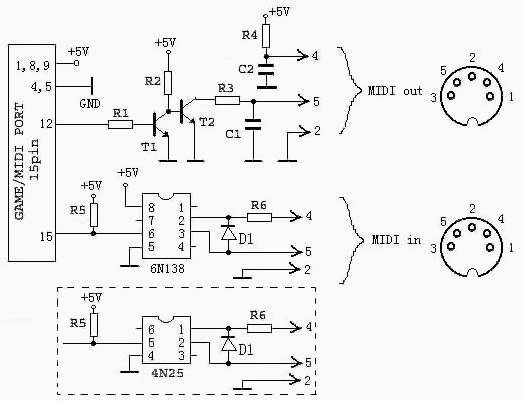

　　MIDI连接线的电路原理图如下图所示：



　　注：虚线框内为采用4N25光电耦合器的输入电路，考虑到6N138比较难买到，所以可以以框内电路来替换原电路

　　其中，以T1、T2为中心的电路是MIDI输出电路：

　　R1：缓冲电阻——此电阻取值不易过大，过大则T1不易导通，太小则声卡的MIDI端口容易损坏，在1KΩ～20KΩ范围内取值都是安全的，一般取经典值10KΩ。

　　R2：偏置电阻——此电阻给T2提供偏置电流，在T1截止时可使T2完全导通，当T1导通时T2截止。所以取值太大T2不能完全导通，太小则又由于T1的存在而烧毁损坏，可在500Ω～5KΩ之间选择，一般取2KΩ左右。

　　R3：限流电阻——MIDI接收设备的信号为电流信号（抗干扰能力强），当T2导通时，接收设备提供电流输出到MIDI out端口的5脚经过R3电阻和T2流入“地”中，也就是输出信号为“0”，R3取值若太大，不管T2导通否输出信号都为“1”，太小的话电流太大，容易损坏MIDI设备。可用取值为220Ω的电阻（330Ω也可以）。

　　C1：旁路电容——用于消除电脑内复杂高频信号的干扰，使输出的MIDI控制信号更加干净。取值在100P～220P之间。

　　R4：C2：限流电阻、旁路电容——通过R2向MIDI接收设备提供电压，并限制电流，C2消除高频干扰。R2取值可在220Ω左右，C2在220P左右。

　　R5：限流电阻——此电阻限流并起上拉作用，所以取值也有一定要求。可在300Ω～4.7KΩ之间取值。

　　D1：反向保护二极管——可使用任何开关隔离二极管，如1N4148、IN4001等。
　　　　注：二极管有个圈的一头为负极。

　　R6：限流电阻——限制MIDI输入设备输入MIDI信号的电流。取值可以在220Ω～330Ω之间选择。

　　T1、T2：原电路采用型号为2N3904的两只进口三机管。当然有时可以不用这个以三极管为中心的输出电路，而直接从声卡MIDI端口的12脚引出经过220Ω限流电阻连在MIDI五芯插头的5脚上。但为了提高兼容性和抗干扰能力，建议还是使用该电路（并不复杂）。

　　下面是以4N25光电耦合器为例的制作经过，可要仔细看好了：

　　取值如下，电阻为普通1/8或1/4W的碳膜、金属膜电阻，电容为普通瓷片、独石材料的电容（体积小）：

　　　　　　　R1：10KΩ　　　　　　　　C1：100P

　　　　　　　R2：2.2KΩ　　　　　　　 C2：220P

　　　　　　　R3：330Ω　　　　　　　　D1：1N4148（玻璃管封装）

　　　　　　　R4：220Ω　　　　　　　　T1、T2：2SC1815

　　　　　　　R5：1KΩ　　　　　　　　 4N25光藕

　　　　　　　R6：220Ω

　　　　　　　D1：1N4148

　　　　D型15针（不是孔）电脑专用插头：1个

　　　　MIDI五芯插头：2个（类似电脑键盘的插头，有脚号）

　　　　细四芯电脑专用连接线（奶白色，带屏蔽层）：1.5米2根

　　　　细四芯屏蔽电缆线（黑色，稍粗）：0.5米（也可用上面的线代替）

　　　　小方形塑料盒：1个

　　　　一小块印制线路板（当然你也可以不用，一堆焊上，小心别短路了）

　　　　一小块固化的三氯化铁化学用品（能要得到的话最好，因为是整瓶卖的）

　　首先，设计一块电路板图（当然我已设计好了），大约4×3厘米见方，见图：



　　到电子市场（制作线路板或卖印制线路板的店面）买一卷（包）专门用来手工制作线路板的贴纸（黑色），1.5毫米宽的就行了。将准备好的印制版铜箔面用细沙皮沙去氧化层，然后按上面的电路板图在铜箔上将图中黑色部分的位置用贴纸贴上。

　　将三氯化铁放入清水中（容器可用小的瓷的碟子，酒宴上用的那种，很浅的，千万别用金属材料的容器），可以先少放一点（多了也是浪费），不够（液体颜色变绿）的时候再加（正常时时橙色），然后将贴好贴纸的印制板平放入液体中，就这样等着吧。大约要花3～8小时（跟气温有关），等没有贴纸的铜箔完全溶掉以后，取出印制板用清水清洗，然后剥掉印制板上的贴纸，再用沙皮打一下，这样印制板的雏形已经出来了。

　　去借一个能夹0.8mm转头的手枪转（或小电转），根据电路板图在应放置元器件的位置和应接线的位置（圆焊盘）上打上孔，然后将各元器件按图的位置插入孔中（注意元器件应从非铜箔面插入，而从铜箔面留出引脚），操起电烙铁使劲地焊吧，可要注意不要虚焊呦！

　　再将各自的电缆（屏蔽线）按图中的脚号与15针插头和MIDI五芯插头、线路板连上。再用螺丝固定在塑料盒内，怎么固定总不用教了吧（固定的不好，以后线断了是你自己的事）线从塑料盒的孔中穿出。

　　好了，大功告成。为了美观您还可以用电脑在纸上打上几个字，写明“MIDI IN”、“MIDI OUT”、“MIDI PORT BY XXXX 2000.2”等字样，用双面胶贴在塑料盒上，就这样一个完全DIY的MIDI连接线制作成功了。

　　注：在制作时千万别接错线，否则很有可能损坏你的MIDI设备。我在制作此线时发现用白色封装的4N25光电耦合器成功率不高（可能我买的这批光藕质量不好），制作了4个只有2个成功（输出都没问题），而当我使用黑色封装的4N25时，成功率100%（共15个）。若还要用GAME口接游戏杆，可以再买一个D型15针（孔）插头与MIDI连接线电路并联与D型15针（针）插头连接，按脚号一一对应即可（但游戏手柄和MIDI设备不能同时使用）。

　　最后祝愿大家制作成功。

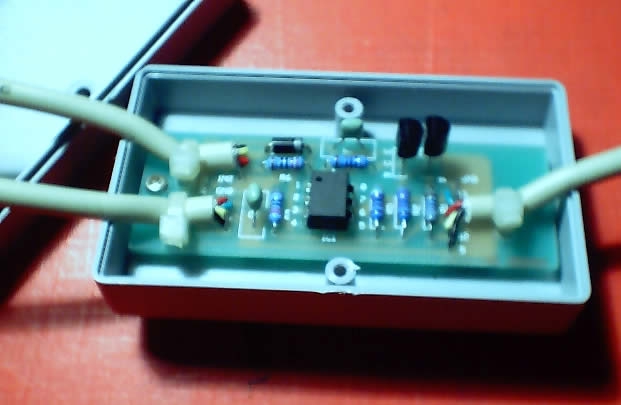

　　下面一些照片供大家参考（点击放大）。
