耳机功放电路的原理是怎么样的
+ a8 e4 h- P8 R" }; C
0 l9 Z3 x+ b2 d9 ^' u, z) Y0 O
( a2 m8 X2 \" R; g8 _3 k' U0 S$ Y  当没有耳机插头接入插孔时,R1-R2分压电阻使提供到HP-IN管脚(16脚)的电压近似为50mV,驱动Amp1B和Amp2B处于工作状态,使HWD2163工作于桥式模式。输出耦合电容隔离半供给直流电压,起到保护耳机的作用。
8 w& c/ m1 D% s" H- S& O0 ]3 V# d6 q7 r$ S0 T
  输入HP-IN管脚的电压为4V。当HWD2163工作于桥式模式时,实质上负载两端的电压为0V。因此甚至为理想状态下,难以引发放大器处于单终端输出的工作模式。耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了,放大器便驱动输出耦合阻抗为R2和R3的耳机,当耳机阻抗为典型值32Ω时,输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。
, Q4 }# L' C3 F8 h5 V' j0 [$ o3 @! R
o4YBAF7kNRCAdqwXAADVPelJ9HI091.png : @8 s/ I, r/ Y& u
, N+ {/ i; `0 V+ c

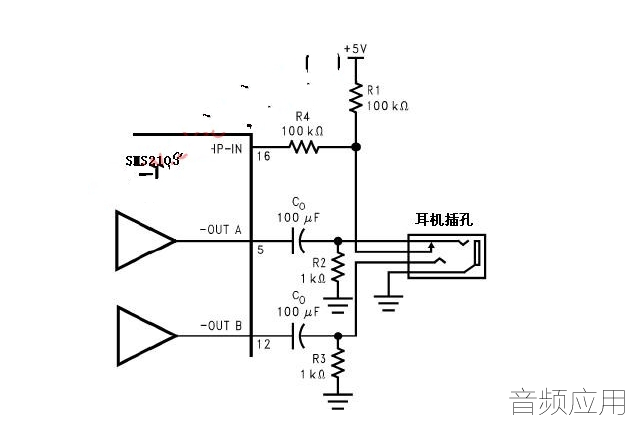

  O+ K* M+ c4 {: j  e5 }  图是耳机插孔的电性连接关系示意图,插孔为一组三线插头的设计,尖端和环分别为立体双声道的一个信号输出,然而最外端的环为地。当连接耳机时有一个控制端连接的耳机插孔足以驱动HP-IN管脚。一个微处理器或开关可以代替耳机插孔中连接控制端的功能,微处理器或开关向HP-IN提供4V~VDD的电压,这样连接扬声器的桥式模式便停止工作且Amp1A和Amp2A分别驱动耳机的左、右声道。
