三单元音箱面板布置特点

高保真音箱绝大多数为多单元组合式，多个扬声器在面板上的排列要求美观匀称，但也要注意不同排列时的一些基本特点和要求。

首先，要防止频率变动时引起声源位置移动，否则定位能力不良。为此希望各单元相互靠近些，最理想的当然是同轴配置了，但它的互调失真较大。一般对大型音箱作较远距离聆听时，各单元可适当拉开些，对中小型音箱拟作近距离聆听时各单元可靠近些。

此外要注意指向性要求，一般各单元垂直于地面作纵向安装时，水平指向性较好，而各单元垂直于地面作水平方向排列时，垂直指向性较好，两者是有点矛盾的。

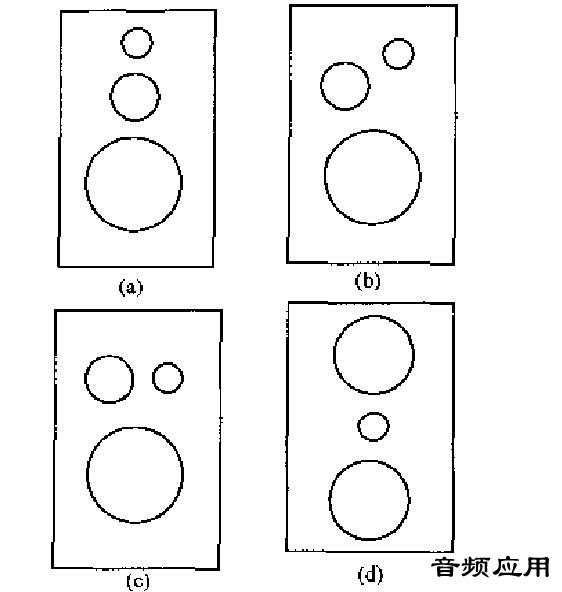

常见三单元音箱面板的布置
常见的三单元音箱面板布置有如图所示的4种。它们的特点如下。
图（a）水平指向性较好，音箱横放时(常见于小型台式音箱)则定位显得不良。
图（b）是一种折中的做法，无论音箱横放或竖放水平指向性变化不太大。但要注意，左右两个音箱的开孔要成左右镜像对称，以免两个音箱指向性不对称。
图（c）中、高单元作水平方向排列，水平方向的指向性稍差些，但音箱如横放，水平方向指向性并不差。同样，左右两个音箱开孔应成镜像对称。
图（d）是近年较多见的“哑铃式”音箱，两个低音单元间夹一个高音单元。它的特点是垂直方向的定位较一般音箱准确。此外，山于使用了两个低音单元，其承受功率也加倍。不足之处是箱体大、成本高。

倒相箱中的倒相孔，一般是靠近低音单元安装于同一平面上。由于其辐射声波的频率较低，装在音箱的侧面和后面也无不可，只是音箱摆位时，倒相孔前10-20cm以内不要有障碍物。

总之，在以上原则基础上，可根据音箱和各单元的实际尺寸作点自由发挥。
