音响连接中的平衡和非平衡

音响的连接中有平衡和非平衡之分。非平衡又叫单端输入或单端输出。一个信号端和一个参考端（地）。平衡又叫双端输入或双端输出。两个信号端其中一个正向另一个反向。

音响的连接中有平衡和非平衡之分。

非平衡又叫单端输入或单端输出。一个信号端和一个参考端（地）。

平衡又叫双端输入或双端输出。两个信号端其中一个正向另一个反向。电子平衡中还有“地”。

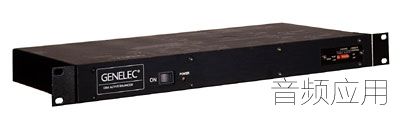

Genelec真力DI8A有源平衡器

平衡器


平衡电路有两种：

1、变压器平衡：它是真正意义上的平衡。它有极高的共摸抑制比、输入输出完全隔离、无直流、无地线引起的交流声、接成非平衡时，反向输出端接地，增益无变化。它的缺点是平衡变压器造价昂贵，频响较难做到平直。

2、电子平衡：用电子线路做成的平衡。它的共摸抑制比一般不会高于集成电路的供电电压（约正负15伏）。输入输出不隔离，有可能因重复接地引起交流声、接成非平衡输出时，反向输出端必须悬空不能接地，且增益降低6dB。接成非平衡输入时，反向输入端必须接地不能悬空。它的优点是造价低廉，频响较易做到平直。

虽然变压器平衡有许多优点，但是由于其造价昂贵（频响平直的变压器）所以很少采用。现在我们用的调音台和周遍包括功放大多采用“电子平衡”。由于电子平衡与变压器平衡的区别，所以二者的接线方法是不一样的，应引起注意。
