音视频入门/音视频基础

344978209

直播产品的种类：

泛娱乐化直播：

       花椒，映客等娱乐直播， 斗鱼，熊猫，yy 等游戏直播

实时互动直播

音视频会议，教育直播等， 像思科，全时，声网

直播架构： todo

常用的工具: ffmpeg , ffplay, flashplayer,

搭建流媒体服务：

准备流媒体服务器（Linux 或 Mac)

编译并安装Nginx 服务

配置RTMP 服务并启动 Nginx 服务



声音三要素

音调： 就是音频， 男生  >  女生  >  儿童

音量： 振动的幅度

音色： 它与材质有很大关系， 本质是谐波

音量与音调


图：v-9-声音三要素







音色（音品） ： v-10-声音三要素









人类的听觉范围： 20Hz —    20kHz

人类的发声范围： 85Hz ——  1100 Hz

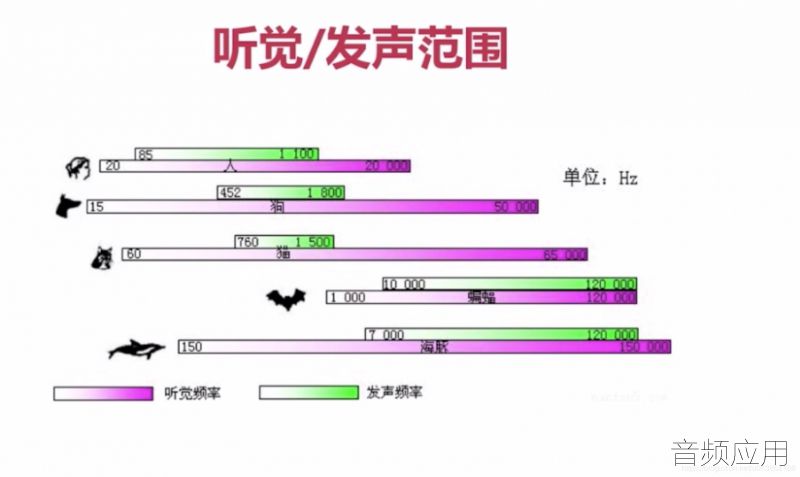

听觉/发声范围： v-12-声音三要素



音频量化过程：

模拟数据  —》  采样 —〉 量化 —》  编码 —〉 数字信号



量化基本概念：

采样大小： 一个采样用多少bit 存放。常用的是 16bit

采样率：    采样频率 8k, 16k, 32k, 44.1k   , 48k

声道数：   单声道， 双声道， 多声道



音频量化过程： v-13-音频量化









码率计算：

要计算一个PCM音频流的 码率  公式如： 采样率 x 采样大小  x 声道数

例如： 采样率为44.KHz,  采样大小为 16bit, 双声道的PCM 编码的WAV 文件？

它的码率为 44.1K x 16 x 2 = 1411.2 kb/s

音频压缩技术：

目的/手段是：消除冗余数据；

冗余数据包括： 人耳听觉范围外的音频信号，以及被掩蔽掉的音频 信号。

信号的掩蔽分为： 频域掩蔽  和 时域掩蔽

方法： 哈夫曼无损编码

频域掩蔽效应： v-18-音频压缩



时域掩蔽效应： v-19-音频压缩

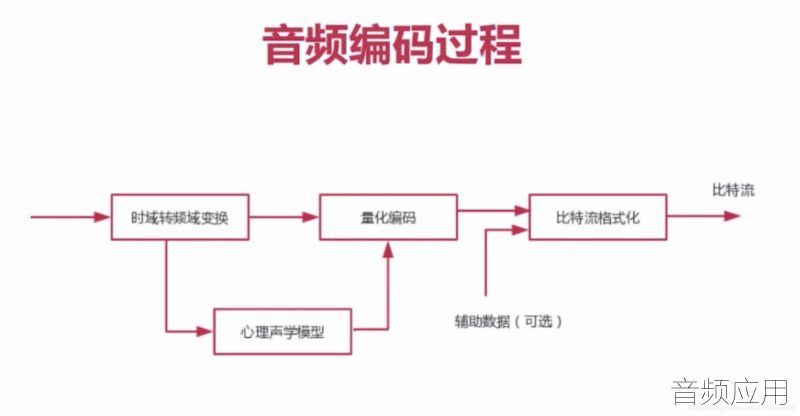

音频编码过程：

v-20-音频压缩






常见的音频编码器

常见的音频编码器 包括 OPUS,   AAC,  Vorbis, Speex,  iLBC,  AMR, G.711 等。

网上评测结果：     OPUS   >  AAC   >  Vorbis

音频编码器性能对比：

v-22-音频编码器



AAC介绍：

AAC( Advanced Audio Coding) 目的是取代MP3 格式；



目前常用的规格有：

AAC  LC  （Low  Complexity)

AAC   HE  V1  ( AAC  +  SBR 技术）

AAC   HE  V2( AAC + SBR技术 +  PS技术）



SBR (Spectral Band Replication)

PS( Parametric Stereo)



AAC 格式 有哪些？

ADIF ( Audio Data Interchange Format )   //这种格式只能从头开始解码，常用在磁盘文件中。

ADTS(Audio Data Transport Stream)        //这种格式每一帧都有一个同步字，可以在音频流的任何位置开始解码，它类似数据流格式



AAC 编码库那个好？



Libfdk_AAC  > ffmpeg AAC  > libfaac > libvo_aacenc



H264 基本概念

I 帧：  关键帧， 采用帧内压缩技术。

P 帧 ：  向前参考帧， 压缩时只参考前一个帧， 属于帧间压缩技术。

B 帧 ： 双向参考帧，压缩时既参考前一帧，也参考后一帧，帧间压缩技术。

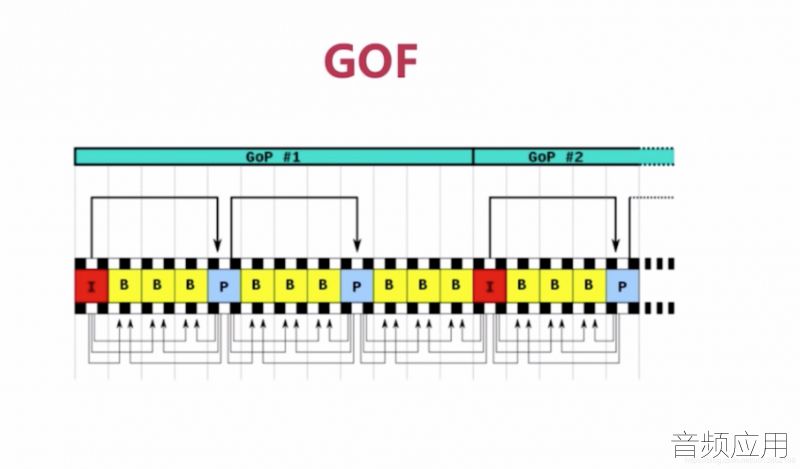

GOF  : 一组帧的 结构 如图：v-29-视频


SPS  与 PPS

SPS   Sequence Parameter Set , 序列参数集 ； 存放帧数，参考帧数目， 解码图像尺寸， 帧场编码模式选择标识等。

PPS   Picture Parameter Set, 图像参数集； 存放熵编码模式选择标识， 片组数组，初始量化参数，去方块滤波系数调整标识等。



视频花屏/卡顿 原因

如果 GOP分组中的P 帧 丢失会造成解码端的图像发生错误。

为了避免花屏问题的发生，一般如果发现P帧 或者I帧 丢失，就不显示本 GOP内的所有帧， 直到下一个 I 帧来后重新刷新图像。



视频都有哪些视频编码器？

x264/x265

openH264

vp8/vp9



H264压缩技术

帧内预测压缩，解决的是 空域数据冗余 问题

帧间预测压缩， 解决的是  时域数据 冗余问题

整数离散余弦变换（DCT)；

CABAC压缩。

运动矢量 与补偿压缩；  Motion Vector  + Residual Picture



预测模式与残差值压缩：

Prediction  Mode  Info  + Residual  Picture

图： v-40-视频



图 ： v-41-视频






DCT 压缩：

图： v-42-视频


图： v-43-视频



VLC压缩， 和 CABAC 压缩



H264结构图：

v-45-h264






H264编码分层：

NAL层：

Network Abstraction Layer, 视频数据网络抽象层

VCL 层:

Video Coding  Layer, 视频数据编码层。

码流基本概念：

SODB  （String Of  Data  Bits；） 原始数据比特流，长度不一定是 8的倍数，它是由VCL层产生的。

RBSP ( Raw Byte Sequence Payload, SODB + trailing bits)  算法是在SODB最后一位补1, 不按字节对齐则补0

EBSP ( Encapsulate  Byte  Sequence Payload);  需要两个连续的0x00  就增加一个0x03

NALU   :  NAL  Header   + EBSP



NAL Unit  (简称 NALU):

包括： NALU头部  + 一个切片

切片 包括  切片头（slice header) + 切片数据(slice data)

切片数据由 很多 MacroBlock （宏块） 组成 ；

MB (MacroBlock） 由 mb_type;  mb_pred;  coded residual  组成

一帧图片 使用 H. 264编码器编码 ，可能可以有多张切片 分出来。

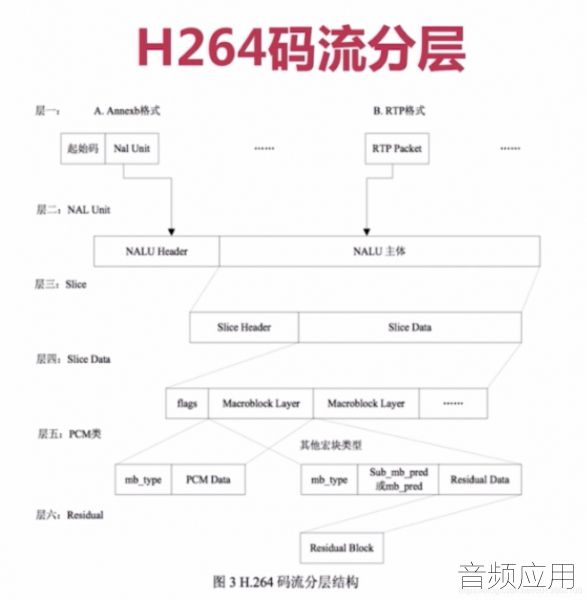

H264码流分层  图



NAL Header （NALU 头部）

F：  0  // 在 H.264规范中规定了这一位必须为0

NRI :  // 占2位， 指示重要性，暂无用。

Type :   //占5位，这个NALU 单元的类型。

5   //I 帧，IDR 图像的片

7  //   序列参数集

8  //   图像参数集



24   // STAP-A   单一时间的组合包

25   //STAP-B 单一时间的组合包

26 //MTAP16   多个时间的组合包

27 //MTAP24   多个时间的组合包



28   //FU-A    ; 分片的单元

29   // FU-B   ; 分片的单元

NAL 类型介绍

单一类型   //一个RTP包  只包含  一个  NALU

组合类型   //一个RTP包   包含多个NALU,   类型是24-27

分片类型   //一个NALU 单元分成多个RTP包，类型是 28和 29

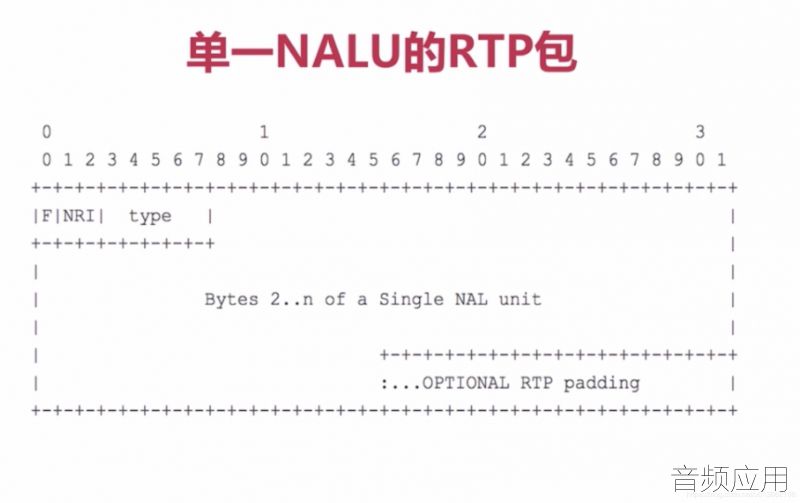

单一NALU的RTP包

图：v-57-nal





组合NALU的RTP包

图：v-58-nal





分片NALU 的  RTP包

图： v-59-nal




FU Header  （占一个字节）

S   // start bit, 用于指明分片的开始

E   // end bit, 用于指明分片的结束

R   //0   ; 未使用

Type    //指明  NAL 类型



YUV

YUV  也称为  YCbCr :  是电视系统所采用的一种颜色编码方法

Y 表示明亮度/  灰阶值， 它是基础信号。

U 和 V 表示的则是 色度 ，UV的作用 是描述 影像色彩及饱和度，他们用于指定像素的颜色。



YUV 常见格式：

YUV4:2:0 (YCbCr  4:2:0)

YUV4:2:2 ( YCbCr  4:2:2)

YUV4:4:4 ( YCbCr  4:4:4)



YUV4:2:0

并不意味着只有  Y, Cb 两个分量，没有Cr分量。 它实际上指的是 对每行扫描线来说，只有一种色度分量，它以2:1 的抽样率存储

相邻的扫描行存储不同的色度分量，也就是说，如果一行是 4:2:0， 下一行就是4:0:2， 再下一行是4:2:0  。。。以此类推。



YUV存储格式

planar(平面）

I420  :  YYYYYYYY  UU  VV  => YUV420P

YV12 :  YYYYYYYY  VV   UU => YUV420P



Packed(打包）

NV12 :  YYYYYYYY   UVUV  => YUV420SP

NV21 :  YYYYYYYY   VUVU  => YUV420SP

称为专业的音频工程师还要学习啥？

音/视频采集；  音/视频硬件 编/解码；  FFMPEG;

视频渲染与 OpenGL  ;   x264 优化；  交叉编译与优化；

WebRTC;

行业痛点？

视频秒开；  回音消除；  音频降噪； 视频出现花屏/卡顿/绿边；  手机发烫；  音视频同步；
