DD3118电路设计资料|3.0高速读卡PCB参考设计|DD3118demoboard参考
DD3118是一款低功耗高传输效率的3.0读卡芯片，与普通的2.0读卡芯片不同在于：
- 传输速度：USB 3.0读卡器的传输速度可达625MB/s（实际最大约为500MB/s），而USB 2.0读卡器的传输速度最大仅为60MB/s。因此，3.0版本的读卡器在传输速度上比2.0版本快了近8倍。
- 带宽：USB 3.0的带宽更高，能够达到5Gbs以上，而USB 2.0的带宽为480Mbs。这使得3.0版本的读卡器能够处理更多的数据传输需求。
- 电力消耗：USB 3.0提高了工作电流标准，达到900mA，而USB 2.0的最大工作电流仅为500mA。这意味着3.0版本的读卡器在电力消耗方面更高效。此外，USB 3.0读卡器还具有全双工通信的能力，即能同时读取和写入数据，而USB 2.0读卡器仅支持半双工通信，同一时间只能进行读取或写入操作。
读卡器3.0的特点： 1.高速传输，能够满足大量高速数据传输的需求。 2.更高的带宽，提升数据传输效率。 3.更低的电力消耗，更加节能。 4.向下兼容2.0版本设备，具有更好的兼容性。 读卡器2.0的特点： 适用于多种存储卡，如MS卡、MS-PRO卡、SD卡和Mini-SD卡等，多合一设计，方便用户在不同设备间使用。 DD3118可以完全满足USB3.0高速读卡的功能，且在很多产品或者应用设备内都可以兼容。 DD3118可以兼容电脑、平板、手机，包括苹果 16/15 系列、iPad 以及安卓手机等，还适用于运动相机、无人机、ccd 监控等设备，能够满足不同用户在多种场景下的数据传输需求。
DD3118功能结构框图：

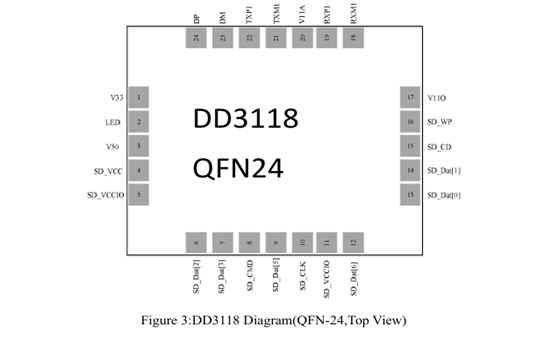

DD3118芯片参数特性： 无晶体振荡器系统。 支持低速和高速时钟。 USB控制器： 符合USB规范版本3.0/2.0/1.0。 符合IF认证。 双接口设计，支持A型和C型。（DD3118S） SDC控制器： 符合SD规范3.0版。 符合eMMC规范版本4.5+。 支持SDx4和eMMCx8总线宽度。 支持SD_VCC 3.3V/1.8V电源。 支持SDC 3.3V/1.8V总线电源。 支持SDR25、SDR50、SDR104、DDR50。 I2C控制器： 支持修改VID、PID等USB信息 电源控制器： 支持V33 LDO输出3.3V/1.1V 支持3.3V/1.8V的SD_VCC LDO输出。 ESD保护（MM）：≥200V，＜400V。 ESD保护（HBM）：≥4000V，＜8000V。 ESD保护（CDM）：≥1000V。 工作条件： 5V电压输入。 工作温度：-40℃~85℃。 DD3118管脚封装方式
DD3118 是QFN-24Pin，相对于其他同等功能的芯片来说，芯片集成度更高，且电路设计简单，外围器件较少，整个芯片BOM成本更低，性价比更高。
DD3118设计USB3.0单盘符读卡器方案电路原理图如下所示：
DD3118 设计USB3.0高速读卡器方案PCB版图如下所示：
DD3118详细的设计电路和DMOEBOARD资料如下附件中：
|
