户外声音采集/摄像器材录音助手——舒尔LensHopper VP83枪式电容麦克风

yeyongbo

' a" ]! k& q! a2 Y舒尔麦克风产品的显著特征就是多专注于现场拾音应用，本次所评测的VP83电容式麦克风依旧沿袭了这一基因。所不同的是，它将丰富的拾音技术和经验移植到了视频设备应用领域，为摄像机和单反相机提供了能够捕获专业声音品质的专用麦克风。



( V( F$ N, p0 j, E/ S


. j- t, a) E  [/ C6 O
2 v9 i* g) N0 A# `6 G( C* R8 m
) F; v9 y  D2 [! O3 {0 [市场上同类竞品也有很多，例如RødeVideomic Go以及Videomic Pro都和Shure VP83一样使用了Rycote Lyre减震架技术，而且同为干涉管枪式麦克风。当然，摄像用途的麦克风采用干涉管已成为一种必要的标准，包括新闻采访麦克风也在执行着同样标准，这主要取决于该类麦克风的使用环境，相比其它类型的麦克风，干涉管构造毫无疑问可以在多变的户外环境下获得更清晰的录音质量。
# m3 t+ ]+ g$ ^; ^9 y
4 f1 J: V* q  t( C# z/ j

前些年我评测过枫笛（Saramonic）Vmic Pro麦克风，它也是为摄像机和单反相机提供音频采集的专用麦克风，为了最大限度降低轴向噪音干扰，其设计无一例外地也采用了“干涉管”枪式结构。然而就构造方面而言，枫笛Vmic Pro的设计非常传统，无论在信号处理还是“干涉管”结构上都是中规中矩的，且体积较大。而Røde产品我也并不陌生，早在评测RODELink系统时就了解过RødeVideomic Go。个人认为RødeVideomic Go以及Videomic Pro在结构方面有所进步，但综合性能仍有个别不足之处。舒尔VP83其实很大程度上弥补了上述产品的不足，除了功能结构方面与同类产品有着较大的突破，而且就电器性能来说，其优势也是显而易见的。
3 _, ?2 z& S  h0 A
8 `6 A) m  i2 `, A( S7 r6 g0 z
8 d# h2 B9 D9 M; f% K# i( \# f- }. h

$ C" o7 {6 X- d0 ]: ~8 v
9 s" |( ]! d. X7 Z
外观/包装

3 X% @3 I4 i! J( E3 K9 }
包装简洁，无任何悬念。由于快递的原因，包装盒右下角有一道轻微压痕。

* n% i! u! c" A9 b
" V* X1 Y/ n  M; w

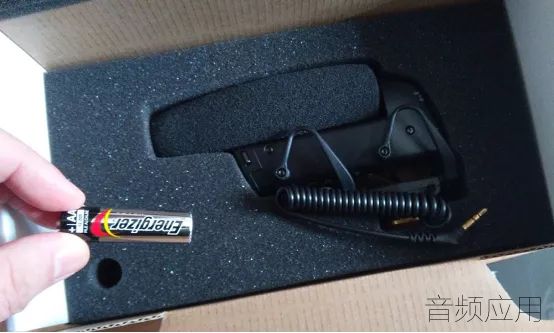

9 V( H: s+ j6 b3 F4 x包装盒内部提供了包含中文的多语言用户手册、Shure贴纸、产品合格证等大量文档资料，标配件非常简单，仅为VP83主机，并且额外赠送了电池。
# i9 |$ e, M' B9 ]: W: h% r8 Z
* q; G/ B: B& y# x3 [; [# t% s8 t


' l5 ^& W, Q6 @/ r0 ~
VP83功耗极低，一节标准5号电池（碱性电池130小时、镍氢电池108小时、锂电池187小时）均可提供100小时以上的续航时间，这无疑适用于摄像器材户外长时间使用的特点。当然，第三方的电池质量是决定续航时间的基础，建议使用质量较好的标准电池。初次使用可将包装内提供的电池安装上，省去了另外购置电池的麻烦。
  f- I% Y. ]; T' A% p" t
0 V6 H8 X/ q' u  S1 w3 i! h7 H

+ j: a" v6 C2 G

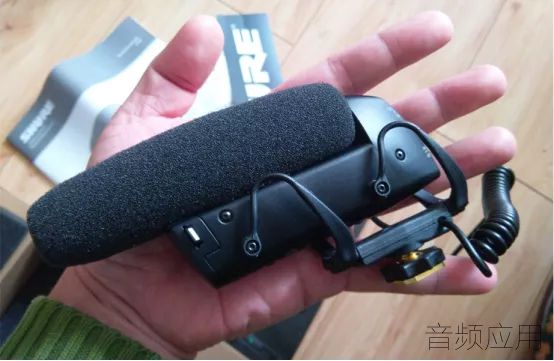

% }0 ?1 p: J% K5 G& gVP83体积小巧，整机相当于手掌大小。其结构大体可分为三部分：1.安装有防风海绵套的干涉管拾音头部分；2.包含电池仓和信号处理部分的机体；3.Rycote Lyre减震热靴架。其中机体部分采用了铝质材料精密铸造工艺而成，确保机械强度的基础上还保持了轻便的质量，结实耐用。


0 @2 {' z; E1 H; K$ Y' U# W% w" }

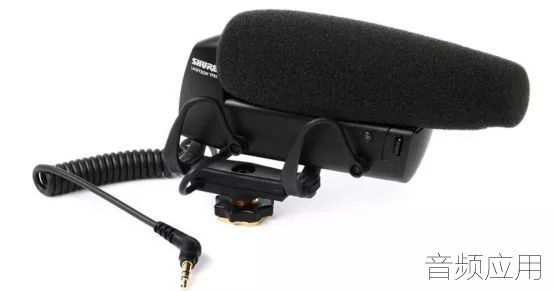

信号输出端与机体为固定结构，减少了信号接触不良的机率，其输出端口采用3.5 毫米音频输出线，可接入摄像机、单反相机、便携录音机等设备。


& p" f' x4 i$ Y7 b6 A麦克风的控制部分位于机体后侧，分别提供信号增益/衰减、电量/工作指示、低切/麦克风开关等功能。



! e' n* b& a' g1 e从功能设置方面来看，VP83可适应更多的移动应用，如采访录音等。其减震底座装置以及低切滤波器相结合，可以进一步降低手持噪声和低频噪声，加之其枪式干涉离轴抑制特性，可以获得其它麦克风无法比拟的清晰音质。
; F. J$ }" d& h/ K5 P% O6 S3 z- w7 c
) Q; z( v! p+ `6 E; L
; @/ E- L2 b! y7 f4 @: H. Z
8 j$ i6 l0 h0 {4 a2 o
. A+ V- \8 U. K" S2 Y2 p细节/功能
& S* b+ \) l" b% T4 N; l


VP83整体结构极其紧凑，拾音头部分的干涉管在海绵防风罩的包裹下与机体几乎成为一体，机体底部的热靴防震架起着机体减震和固定麦克风的作用，因此留有部分活动空间。
  y0 a1 m% s9 S6 y% E; I
& x* Q0 b5 |7 S1 y: k4 W
# T4 T& H7 J+ u/ h, e; A
& h; g1 K- S( @1 h. |1 b$ l
5 w! u' @2 X; O5 u. B5 {' q+ L5 W

' d/ \. R  R$ A/ p& T3 _7 H
4 W9 ?2 j- K1 X, E9 m: Y6 R其实对于常规的枪式麦克风，大家都有概念，其通常都是由带有不同距离沟槽的空心管构成，通过相位抵消来降低离轴噪音。原理如下图所示
  y+ g5 ]2 A: A! n) P6 V, Q
/ K! N: ^3 q$ P$ A/ ~6 c
" _) U$ m. h" ]$ L


/ @! |# J3 D: q( K; e7 z

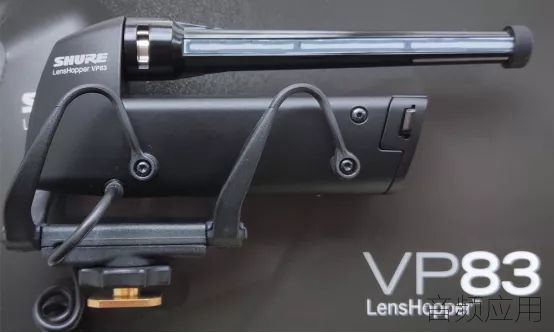

4 j1 ]1 p4 ]7 b7 bVP83的干涉管与传统样式不同，拆下外部的海绵防风罩，可以看到其独特的结构。该干涉管前细后粗，管口轴向覆盖了一个橡胶盖，管尾部放置有拾音头，管体中间部分并没有常见的沟槽结构，而是横向在管体开了一道贯穿管体的横槽，并在上面覆盖了某种过滤膜。见下图所示

" y, b4 F9 s- j) x1 \- t
. X0 [2 I/ g3 q$ m, ]9 w
; o' y1 \8 J+ z
6 ~$ b! ~- H- p& g- D
1 D- z/ R0 J; a0 q" P; ~
再来两张细部特写，可以清楚看到该干涉管的结构。
3 |) P' |3 R4 T& i: G/ R

' E) P, O/ V0 T2 z




干涉管下部为机体部分，该部分包括了麦克风的控制中枢和电池仓。为确保户外使用的可靠性和坚固程度，机体部分为全金属结构。

; O1 n% M: t6 ~4 f, Y- ~


) l% P/ `, T- N* L

3 K+ E3 t: i! |! ]4 T( W! o

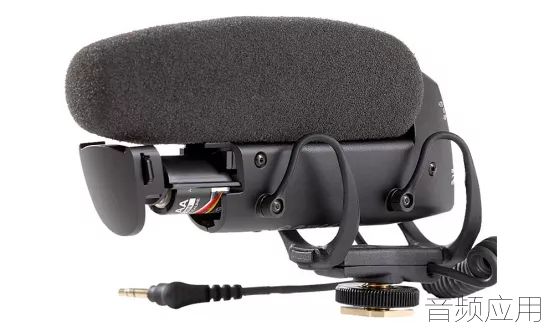

电池仓采用推拉式结构，外部有锁定卡扣，确保使用过程中电池能保持稳固的接触状态。可以直观感受到的就是整个机体做工非常好，电池仓与机体依靠一对梯形导轨实现连接和滑动，精密铸造形成的壳体各部位衔接的紧密度适中，滑动轻松。

/ A# L: ?5 ~% Q6 @+ `: j: l# D



: D1 f8 ~5 f6 o3 [7 g) F7 v3 q' [机体后部为麦克风控制部分，提供信号处理和工作指示等机制，所有针对麦克风的操作均可在这里完成。如信号增益（+20dB）/衰减（-10dB）、麦克风开关以及170 Hz低切控制。视觉显示方面提供工作状态指示以及低电量提示，两个功能共用一个LED灯来提示当前状态：绿色表明麦克风进入正常工作状态，红色代表电量低。

+ }8 r1 F1 u; L# S1 T
8 e+ h  s: z% T( }% C2 ]" p7 T
, g0 @8 ?; D/ f; m$ O
- r  m5 E: U( ?- A$ h; I


机体下方的热靴是摄像器材的标准连接件，该标准件使用了Rycote Lyre减震架技术，将类似于传统电容麦克风蜘蛛架的防震功能融入了设计。个人认为该功能比较实用，足以应对严苛的户外摄影需求。
6 b3 p. y6 s9 ]



从上图可以看到，Rycote Lyre防震热靴通过弹性塑料为支撑架连接于金属机体，为麦克风提供了必要的减震能力。支架底部为一个标准热靴件，其卡件部分使用了铜质材料，其特性比传统的钢制材料软，对于摄像器材也是一个减少磨损的细节设计。

yeyongbo

! f0 P) M/ Z: [5 p$ s4 X麦克风输出部分使用了线圈电缆，依靠弹性将输出线聚拢在一起，极易收纳。该输出线缆的一端为固定结构，其输出端口采用的是3.5 毫米接头。
8 t4 u/ u6 u3 [, R2 X1 Q& A




! M" D0 V* ~- j5 G; s性能/使用

# P# a& Z, I+ m8 ?; `+ X
' r' I5 Q9 Z# I% u( f
1 z6 @& ~* t" p# ~2 @3 _SHURE VP83技术指标特性

: G0 A: K7 Y7 F; e

类型	驻极体电容器	信噪比	76.6 dB
拾音模式	超心形	动态范围	111.6 dB
频率响应	50Hz—20kHz	自噪声	17 .4  dB
输出阻抗	171Ω	限幅	@ 1 kHz，总谐波失真1％ 1000负载：-2.7 dBV
灵敏度	-36.5 dBV/Pa	电源要求	1节AA电池（碱性电池，镍氢电池，锂电池）
最大声压级	129 dB SPL	重量	133克

4 p8 N. Q. V0 C3 y" e7 ]
! H8 [% Q. L$ I! I( b: ^SHURE VP83频响指标
3 V7 b8 A& _* v' d6 ~9 O% [5 M
5 W# w: Y( y" O; K) u% {1 g

$ h! q. ]" j. a( i4 e; f
从频响图中可以看到，VP83的中低频段频响相对比较平直，该频段包含了声音的重要低次谐波，关于声音的音质、色彩、音色等因素都取决于该频段。因此可以断定，VP83声音主观色彩表现是充分的；300Hz以下至50Hz截止的低频段中，包含声音自然基波频率的低频段较高部分（120Hz--250Hz）能量也比较充足；2kHz—20kHz是频响中变化最复杂的区间，3kHz--6kHz之间的峰值增益位于中高频段，该区域是人耳感受最敏感的频段，其中包含有复杂的谐波成分，因此该增益是有益的。综合看来，VP83声音特性趋于自然，中频比较中性的表现成为整体声音的基础特征，高频方面谐波表现丰富。

5 s$ Z# E$ `8 n$ k% F9 t0 [8 R
. Q2 Y  t5 o9 y; }! d
SHURE VP83拾音模式
% {% d9 T# p# K6 f
3 K5 r% W6 n, L
9 g/ B2 x, m* v# |& W) B
# G/ l/ a2 ^" x  \4 L+ T7 y/ Z

5 B. N0 h. B) k( [: y0 S' o

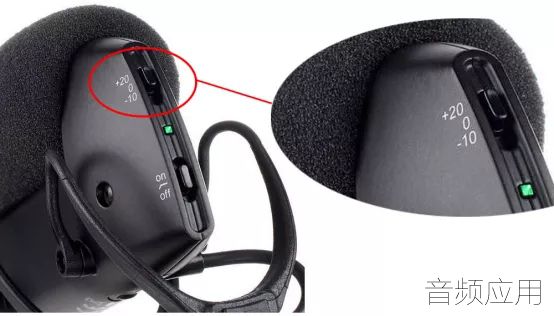

7 i# F; ]. {5 N  q2 S如下图所示，信号增益模式用于录音信号补偿，其中+20dB用于录制语音类典型声音内容和较安静的音源，该电平适用于大多数摄像机的适当级别；-10dB适合嘈杂环境或较大音量的音源；直通（0dB）适合比典型语音水平稍大的声音使用。

/ I3 b5 u' C, S3 t


下图为信号增益模式不同设置下的录音结果。



. _& W; y$ F, H
- ^1 J' H3 @  b

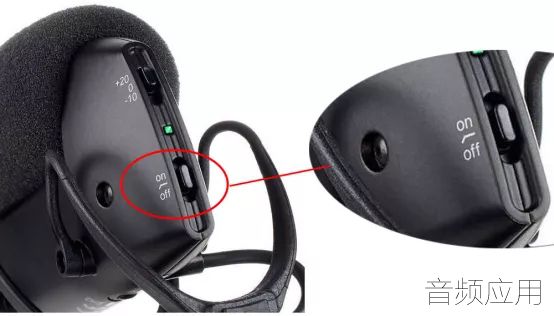

* S* [& u8 B' Y3 }低切模式与麦克风的电源控制合用一个开关，将开关置于中间即可开启低切模式。该模式下下低切滤波器滚降170 Hz及以下的低频（每倍频程12 dB）来减少其他环境因素引起的低频隆隆声。







5 ^, w1 |. Q  X& Q" K
. w! {4 T% P# R1 \我分别用直通和低切两种模式录制相同的音频进行对比，录音片段的频谱分析如下：

: r9 t0 U; t3 O0 u( s' ?
3 W( J. q' m* v, i


; @& b6 q& g8 |
) _2 v) k% D2 `总结

SHURE VP83麦克风无论在音质和质量方面都非常令人满意，其外观紧凑专业，可适应户外严苛的工作环境；底噪方面优于RødeVideomic Go以及Videomic Pro两款同类产品；产品扩展性较强，可用于采访等类型的移动应用，产品的综合性比较高。
