一、先普及一下视频世界里的“高清”和“标清”信号

“高清”信号即是指高清晰度或高分辨率的视频信号，此类信号视频画面效果非常清晰细腻，目前高清的最高规格为1080P，其分辨率为1920*1080；

高清是一种形容视频清晰度的规格，还有一种与之对应的规格“标清”，标清即是指标准清晰度和分辨率的视频信号，与高清信号相比它的视频画面效果一般，分辨率较低。
高清信号都是数字信号，标清信号都是模拟信号。

二、常见的标清信号有：

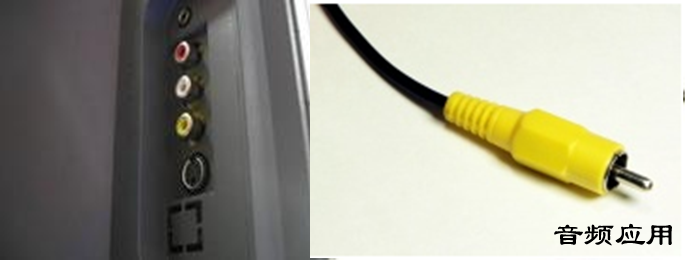

1、复合视频(Composite Video )

复合视频是指用一条视频线缆同时传输亮度和色度的模拟信号。在我们很多家庭电器设备上都可以看到这类信号接口，黄色的RCA（莲花头）接口传输的就是复合视频信号，它与红色和白色的两个音频信号合称为AV信号；
常见的设备如电视机、DVD机、电视机顶盒、投影机以及我们的电教中控上都有这类信号接口；
需要注意的是我们的AV矩阵上的视频信号也是复合视频，但是它的接口采用的是比莲花头连接更牢靠的BNC，如下图：

复合视频的画面质量一般，但是传输距离较远，根据不同规格的视频线缆，可以传输到100-600米；

2、VGA（RGB）信号

VGA（Video Graphice Array）也叫D-SUD，它传输的是红、绿、蓝模拟信号及水平和垂直同步的视频信号。
VGA是目前应用广泛的视频接口，常见设备如电脑、显示器、投影机、液晶电视还有我们的VGA矩阵上都有此类接口。
VGA同样是模拟信号，其视频质量效果优于复合视频，但是它的抗干扰能力较弱，一般传输距离在40米以内。

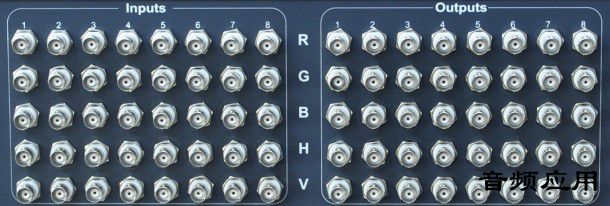

RGB信号实际也是电脑VGA信号，只不过它是将VGA信号拆分为红、绿、蓝和行、场5种信号(RGBHV)来传输，所以都是同样的信号，用VGA线传输一条线就可以了，但是RGB是用5条线传输一路VGA信号，另外RGB的抗干扰能力比VGA强，所以在传输距离较远或要求较高的场合我们可以用RGB矩阵来替代VGA矩阵（根据不同的RGB线材，其传输距离最远可达100米）；

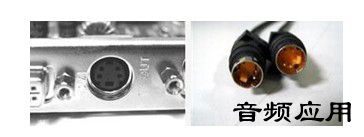

3、S端子(Separate Video)

S端子又叫S-Video，它与复合视频不同，采用的是亮度和色度分离式传输，其接口针脚有4针、5针和7针等多种演变规格，由于分别传输亮度和色度信号，S端子的视频效果要优于复合视频，但是这类接口使用很少，因为它的抗干扰能力很弱，一般传输距离在7米以内，所以实际应用很少；

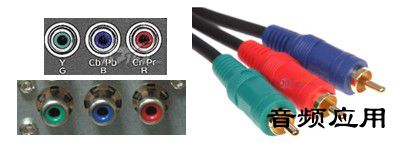

4、色差分量(Component)

色差分量是以红绿蓝三个莲花头接口为一组出现，传输的是一种比较清晰的视频信号。色差信号在设备上通常用YUV、Ycbcr、Y/B-Y/B-Y等表示。
色差分量的视频质量较高，优于S端子，经常被叫做“准高清”信号，其传输距离在10米以内；

三、常见的高清信号有：
1、DVI（Digital Visual Interface）

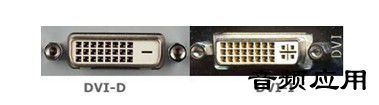

DVI是一种高清视频接口，它分为DVI-I和DVI-D两种接口，前者可以兼容模拟信号（即可以在DVI-I和VGA之间转换），而DVI-D传输的是纯数字信号，不能兼容模拟信号（除非用转换器将DVI-D转为VGA信号）。
DVI传输的高清数字图像信息不需经过任何转换就直接被传送到显示设备上，因此信号质量没有衰减，视频图像非常清晰。
常见的设备如高清投影机、摄像机、液晶电视还有某些台式电脑显卡及显示器上都有此接口。
需要说明的是我们的DVI矩阵（包括市面上主流品牌）一般都是DVI-I的接口，但是它的信号是DVI-D纯数字的，不能通过转接头直接转为VGA信号。另外DVI信号的传输距离在不经过任何放大驱动器的情况下一般在20米以内；

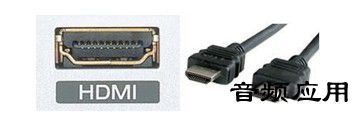

2、HDMI（High Definition Multimedia Interface）

HDMI跟DVI-D一样传输的是全数字的高清信号，与DVI不同的是HDMI既传输高清晰的视频信号，还传输高质量的音频信号。
HDMI与DVI信号之间可以互相转换（通过转接线），但HDMI转为DVI后将失去音频信号。

HDMI出现比DVI晚，其版本从1.0发展到现在的1.4，不过现在市面上还有部分采用的是HDMI 1.3的标准，关于1.4版本和1.3版本之间的区别论坛有专门的帖子介绍，主要是1.4版本支持3D格式和4K*2K的分辨率；
另外最新的HDMI 2.0标准也已经提出，据说其带宽和视频清晰度都将显著提高，不过这还得经过长期市场发展才能普及；

目前市面上主流的高清信号就是DVI和HDMI，其中HDMI的应用会更加广泛和长久，其传输距离一般在20米左右，若使用网线延长器可以传输至60米左右，采用光纤传输设备可将HDMI传输距离延长至10KM-20KM；

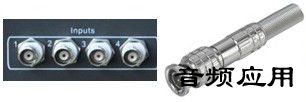

3、SDI（Serial Digital Interface）

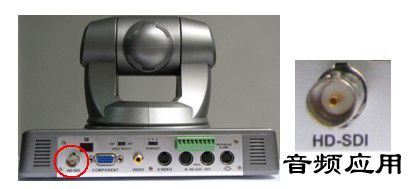

SDI接口作为行业知识了解，此接口采用的也是BNC接头，它有3个标准，分别是：SD-SDI、HD-SDI、3G-SDI，其中后面两个都是高清标准。
SDI信号我们接触得比较少，多用于广电及视频监控系统，常见设备某些索尼高清摄像头和监控摄像机具有此接口，它的传输距离一般60米左右，最远可达100米；

四、关于我们的产品，带高清接口的有高清电教中控MS-HD3000，高清摄像头HD1000，DVI和HDMI系列高清矩阵以及高清跟踪矩阵SV-HD0401等；

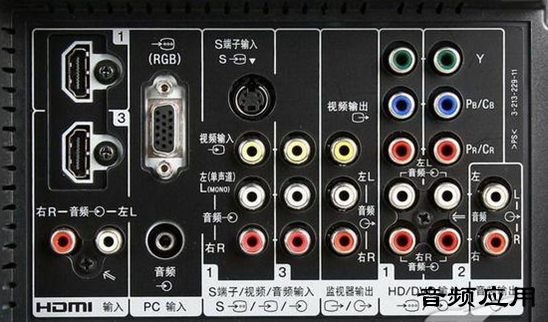

最后给一张某电视机的接口图，大家看看上面的接口都认识了吧：
