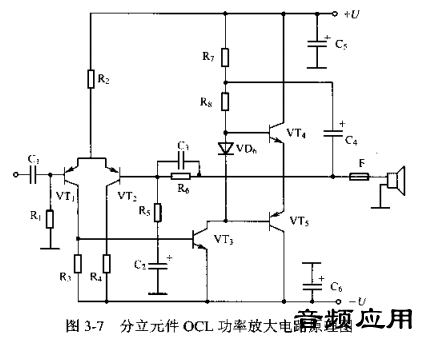

功放电路工作原理
1.互补对称式OTL电路工作原理
目前OTL功率放大器几乎全部采用互补对称式电路，如图3-6所示，集成电路OTL功率放大器内部电路也是采用互补对称电路形式。
图中VT1为推动管，VT2、VT3为互补管，VD4是偏置二极管，它处于正向偏置时，其压降约为0.6V，当其导通时，其内阻很小，因而它对于交流而言是短路的，可以认为是放大器在工作时，交流信号同时加在VT2、VT3两管的基极上。
R3、R4为VT2提供了静态偏置电流，C点电压通过R5、R1为VT1提供一个偏置电压，使VT1处于甲类导通状态，当VT1导通后，B点电位由高电平转变为低电平，使二极管VD4正向导通，VT3获得正向偏置电压，处于导通状态。在静态时，由于R3、R4和VD4为VT2、VT3提供很小的正向偏置电压，使VT2、VT3处于甲乙类状态，以克服交越失真。
由于VT2、VT3两管的参数相近，偏置相同，因此两管平分+U电压，即C点电位为1/2U。这也是该电路正常工作时的最大特点，否则，电路工作不正常或电路中有元器件损坏。
输入信号经C1耦合，加到VT1的基级。经VT1放大后的信号从VT1的集电级输出，其输出波形与输入信号波形反相。
在VT1输出正半周信号期间，VT3退出微导通状态而处于截止状态。VT2疏通，故信号经放大后由发射级输出经C4耦合加到扬声器中，这时信号电流从上而下流过扬声器，完成正半周信号的放大过程，在正半周信号结束，即在零点时，电路处于静止状态，此时C点电压为1/2U，这一电压通过扬声器对C4充电，使C4上充得左正右负的1/2U电压。
在VT1的集电极输出负半周信号时，VT3获得正向偏置而导通，VT2反向偏置而截止，VT3只能通过电容C4储存的电荷工作，这时负半周信号电流的回路是C4正极一VT3发射极---VT3集电极---地—扬声器—C4负极。这时信号电流自上而下流经扬声器，完成负半周信号的放大过程，这样就在扬声器上获得了一个完整周期的信号电流激励，当负信号结束时，电路又恢复到静态，C点电压为1/2U。
由上可见，输出电容C4的作用有两个，一是将音频信号耦合到扬声器，使之发出声音，二是起电源作用，当信号负半周时，VT2截止，电源无法给VT3供电，这时C4则通过其储存的电荷为VT3提供电能，一般C4以选用容量较大的电解电容器。其容量一般要求在1000-4700uF之间。
另外，电路R4、C3和R3构成自举电路，其中R3是隔离电阻，R4和C3分别是自举电阻和自举电容，自举电路的作用是避免正半周时大信号输出不足而出现削波失真，R5、R1不仅是偏置电路，而且构成环路电压并联负反馈电路，具有稳定输出电压的作用。
互补对称式OTL电路要求末级两只管子的参数尽量严格互补、对称，这样就能保证功率放大的电声指标优良，由于VT2、VT3是两只不同极性的大功率管，要做到很好的对称性不太容易，而且，当要求OTL电路输出更大功率时，仅靠末级单对互补管来实现是不行的，故实用的OTL的电路中一般采用复合互补对称式OTL功率放大电路。
|
|
